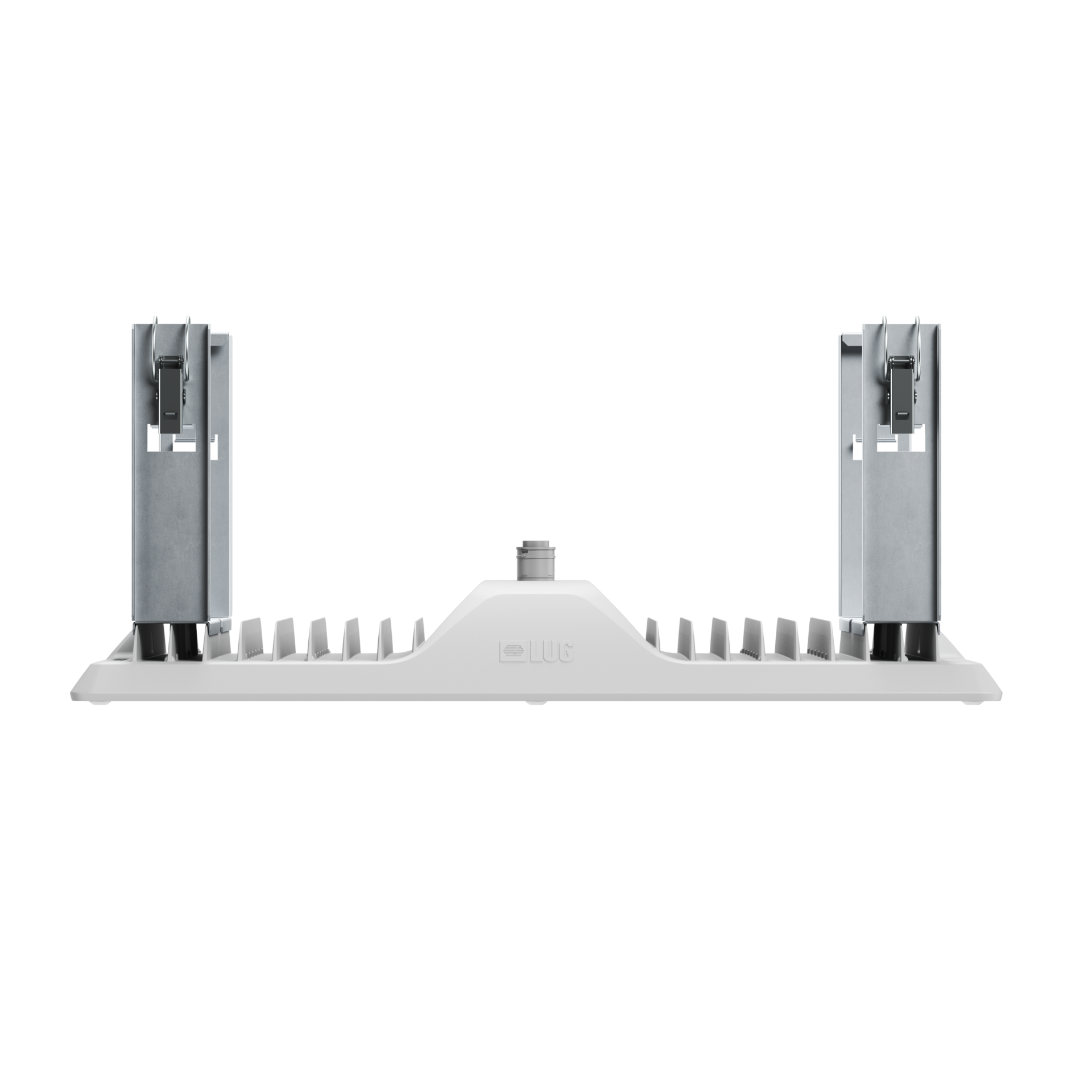

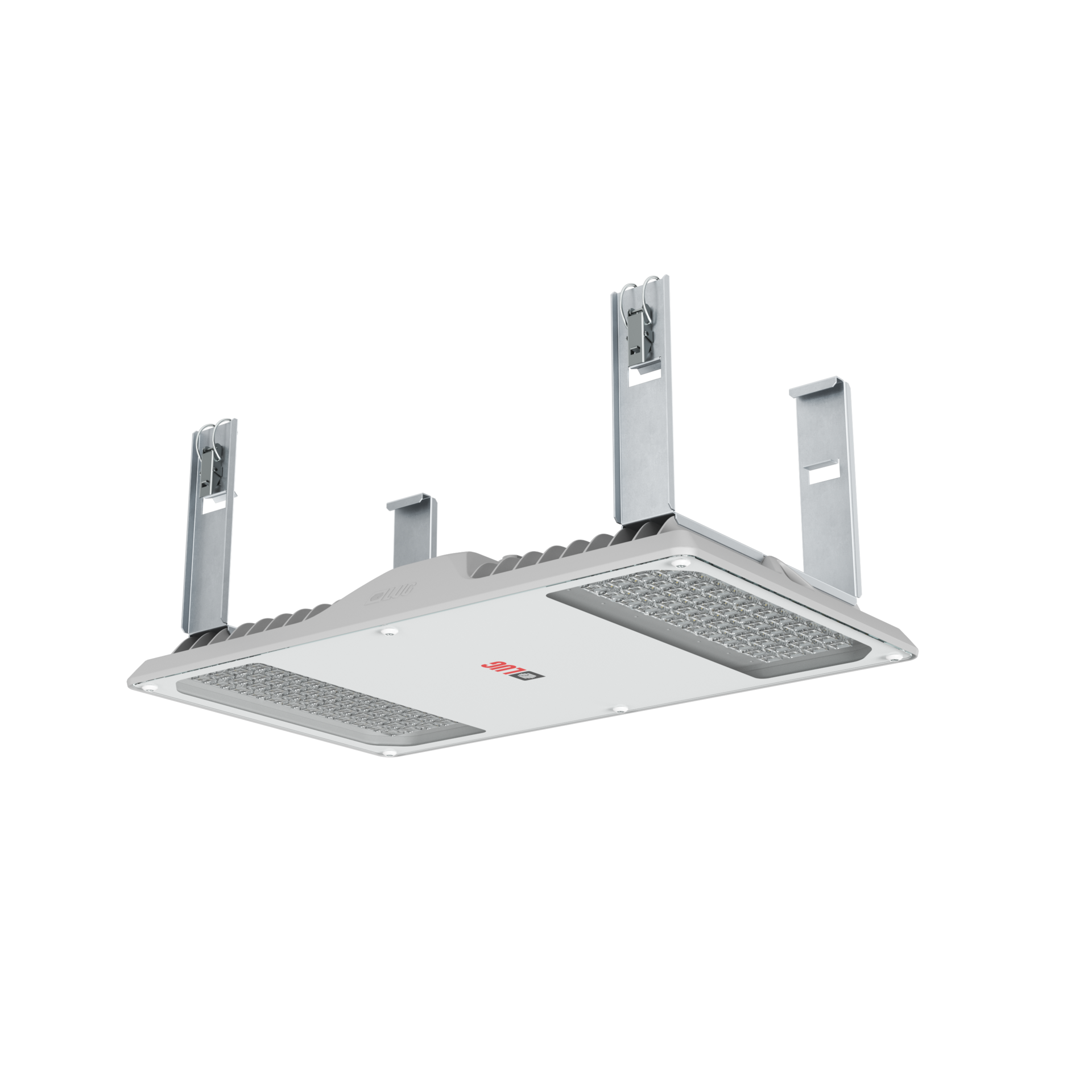

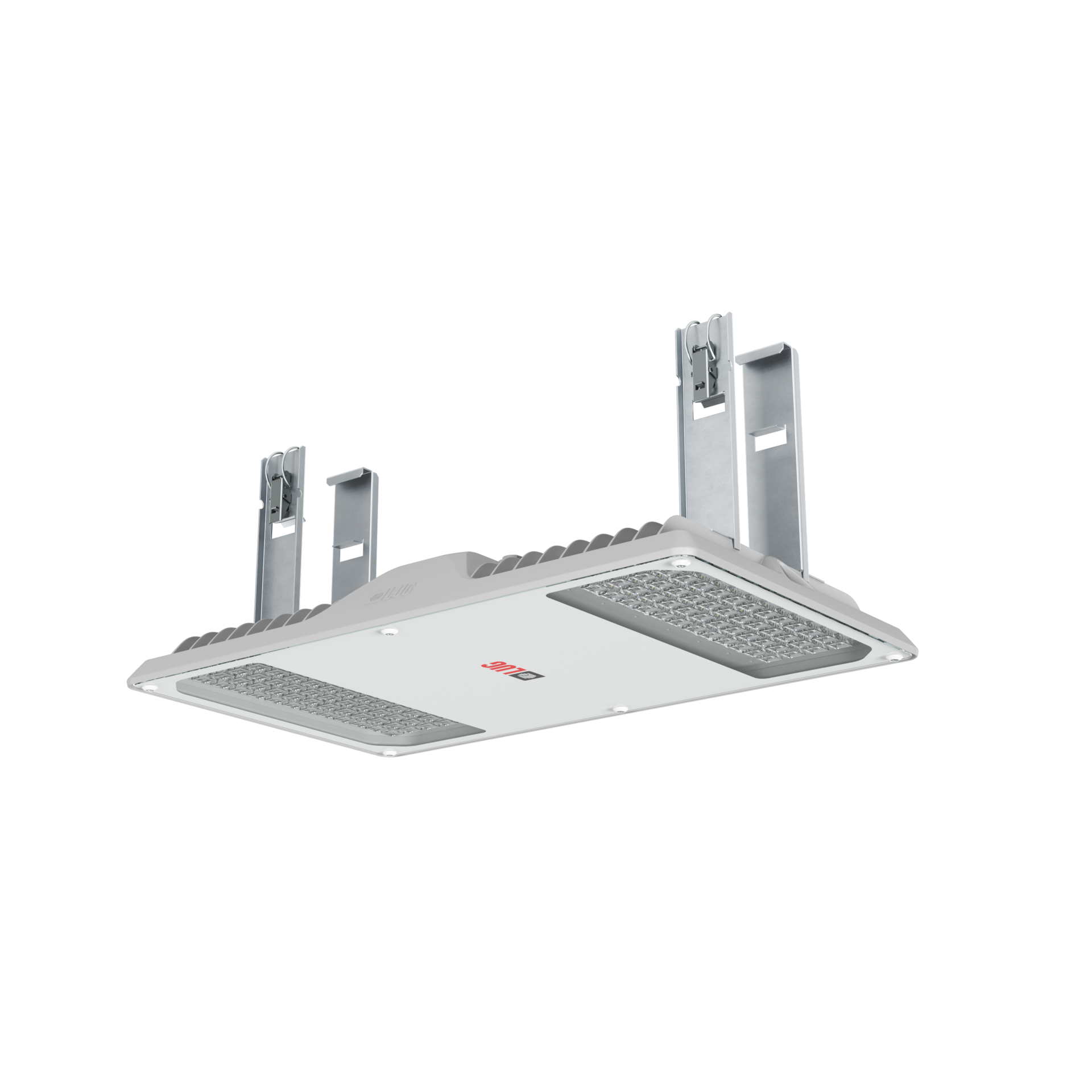

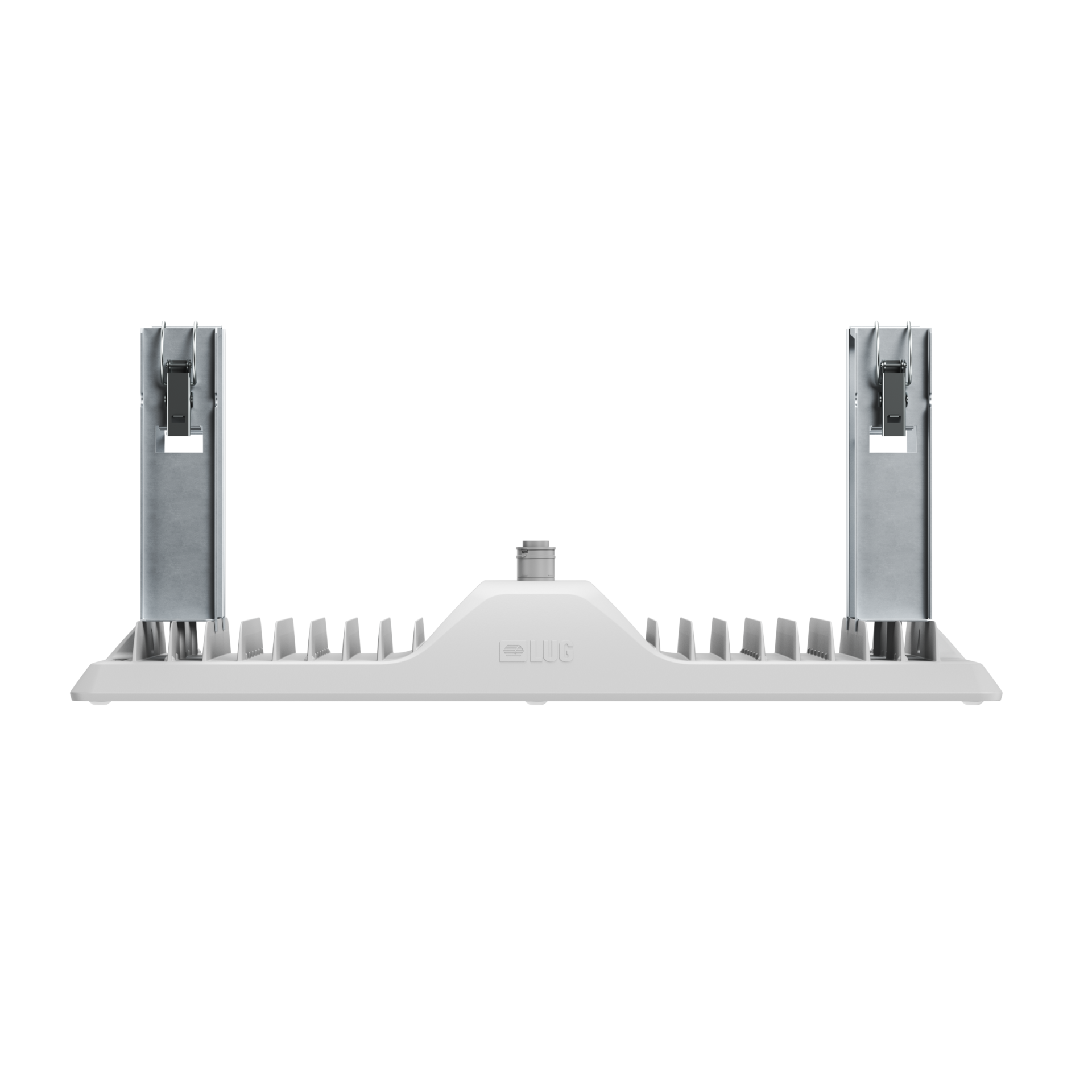

LUG - CRUISER 2 LED - Éclairage infrastructurelle

CRUISER 2 LED
version tunnel

Luminaire industriel pour les applications dans les tunnels, avec des sources lumineuses LED modernes.

Haute efficacité jusqu'à 148 lm/W

Système de refroidissement passif

Design moderne

fiabilité

Application

installation extérieure sans toit sur demande spéciale (extension d'index: .985), toitures, tunele

Plage de flux lumineux

14500 - 28700 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage

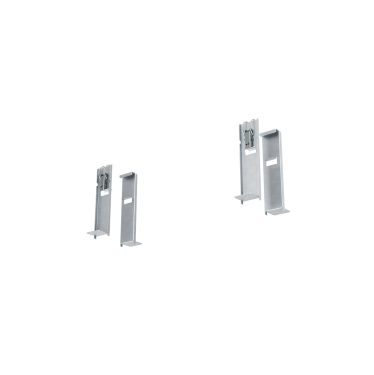

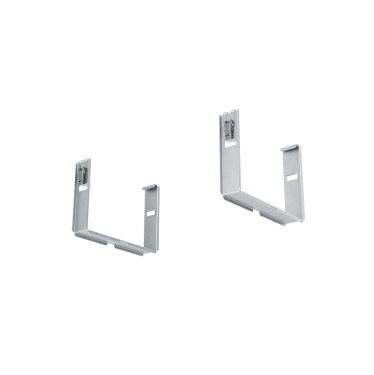

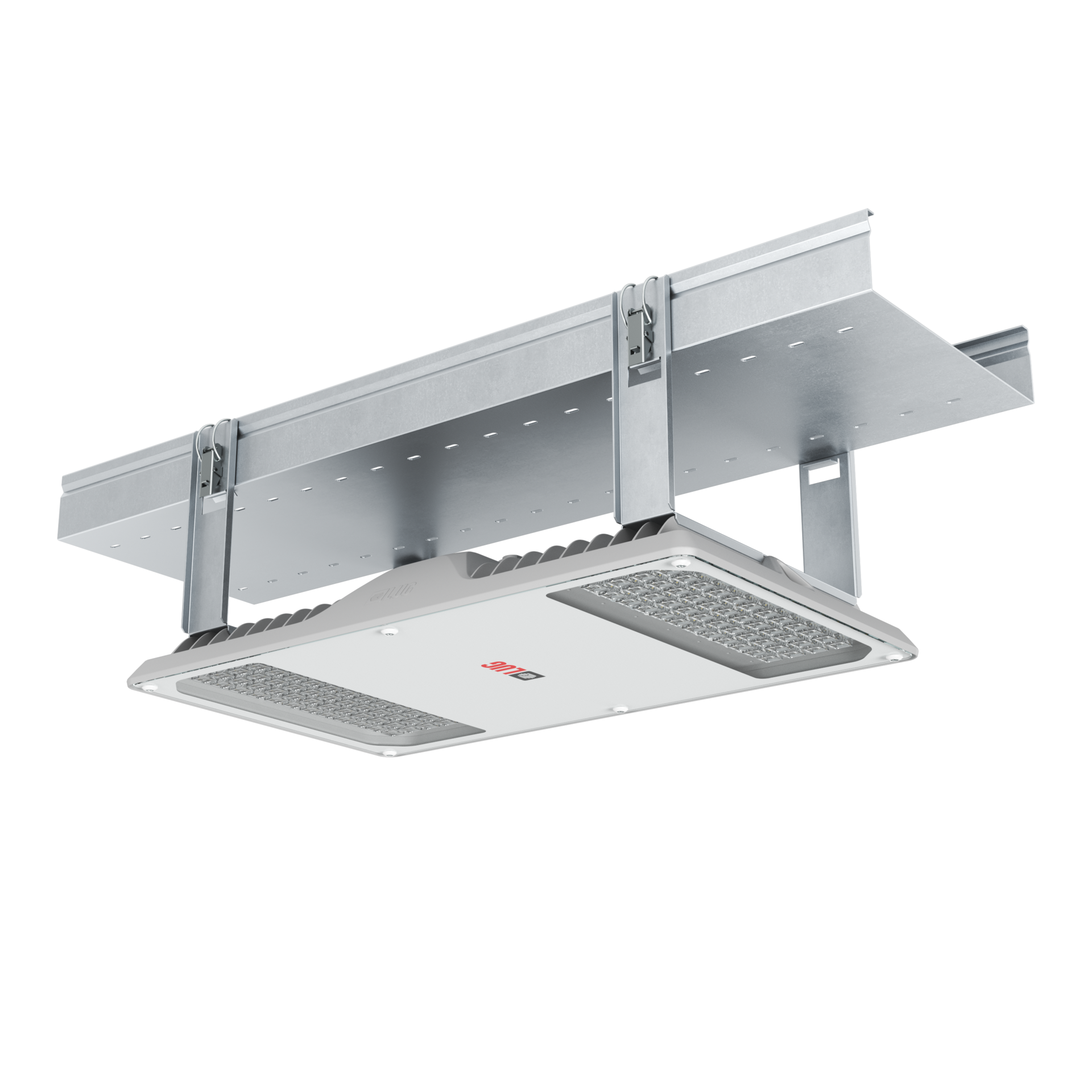

avec support de montage spécial (sur demande)

Couleur du luminaire

gris

Température de fonctionnement

-40 ... +40, -40 ... +45

RAL

7035

Corps

aluminium injecté à haute pression

Type

Luminaire de tunnel - optique de tunnel

Données électriques

Efficacité d'alimentation

≤90%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

107 - 219

Le courant de sortie [mA]

700

Type d'équipement

DALI, ED

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

3 - 7

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

5 - 12

Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)

7 - 19

Données optiques

Façon d'éclairage

direct

Type d'optique

lentille

Diffuseur

verre trempé

Température de couleur [K]

4000

Angle de faisceau

optique de tunnel

CRI/Ra

Les démarches de MacAdam

3, 5

ULOR / DLOR

0/100

Lumen OUT [lm]

14500 - 28700

Efficacité [lm/W]

131 - 138

Groupe de risque photobiologique

RG1

Nombre de LED

48, 64, 80, 96

Données générales

Informations supplémentaires

Résistance aux chocs à billes. La possibilité d'utiliser une ou plusieurs alimentations dans le luminaire.

Durée L80B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxH	Marquage	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
515x345x90	version standard	40	1	6.5
675x398x90	version PLUS	30	1	11

Variantes disponibles

Code	IK	Angle de faisceau	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
090342.3L09.030	IK09	optique de tunnel	DALI	219	28700	131	4000	70	-40 ... +45
090342.5L09.030	IK09	optique de tunnel	ED	208	28700	138	4000	70	-40 ... +45
090352.3L19.030	IK07	optique de tunnel	DALI	107	14500	136	4000	70	-40 ... +45
090352.3L20.030	IK07	optique de tunnel	DALI	140	18950	135	4000	70	-40 ... +45
090352.3L21.030	IK07	optique de tunnel	DALI	173	23500	136	4000	70	-40 ... +40
090352.5L19.030	IK07	optique de tunnel	ED	109	14500	133	4000	70	-40 ... +45
090352.5L20.030	IK07	optique de tunnel	ED	143	18950	133	4000	70	-40 ... +45
090352.5L21.030	IK07	optique de tunnel	ED	177	23500	133	4000	70	-40 ... +40

Comparer avec les éléments sélectionnés

Installation extérieure sans toit sur demande spéciale (extension d'index: .985).
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Le fabricant ne fournit pas les composants de suspension.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
