SAVA C
Version M

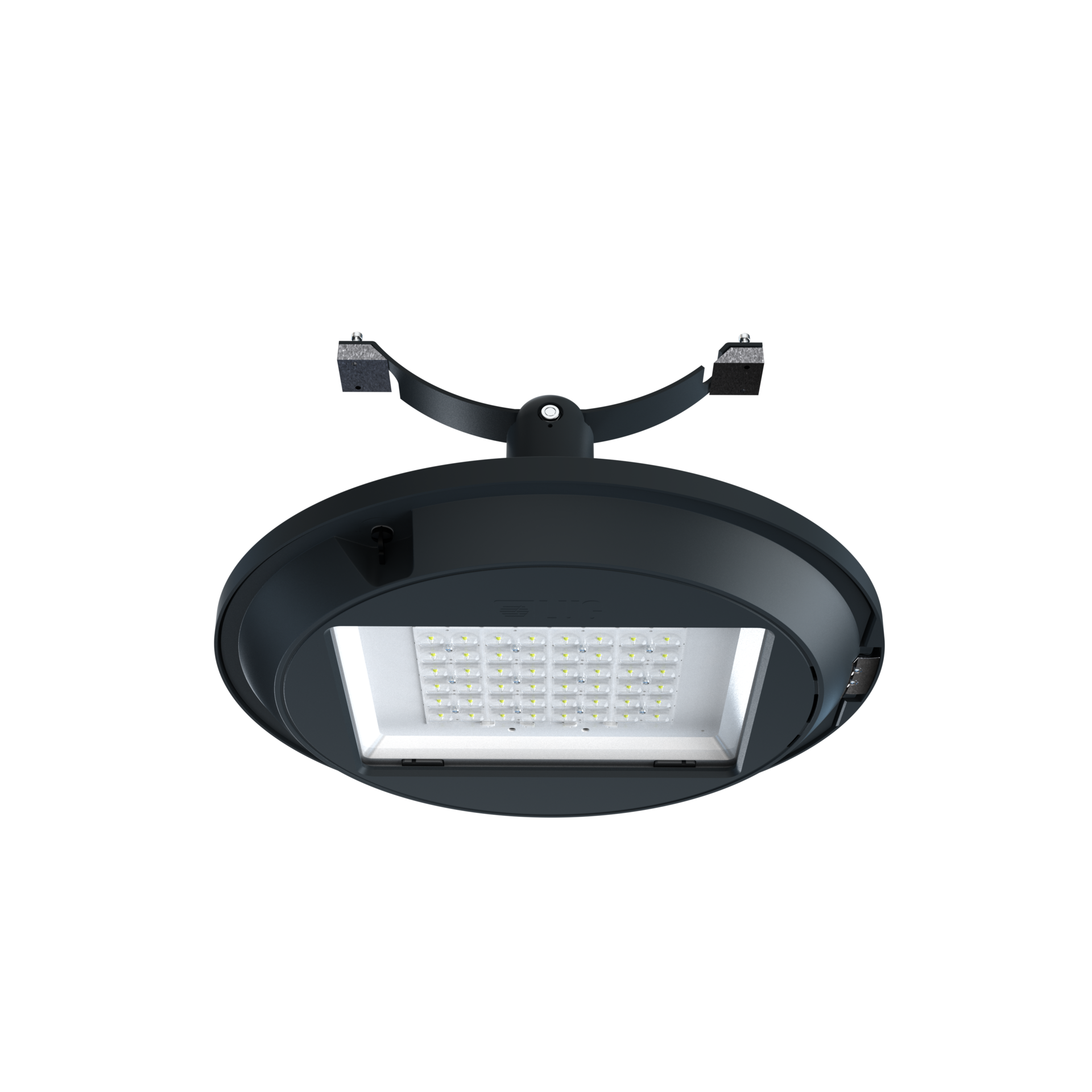

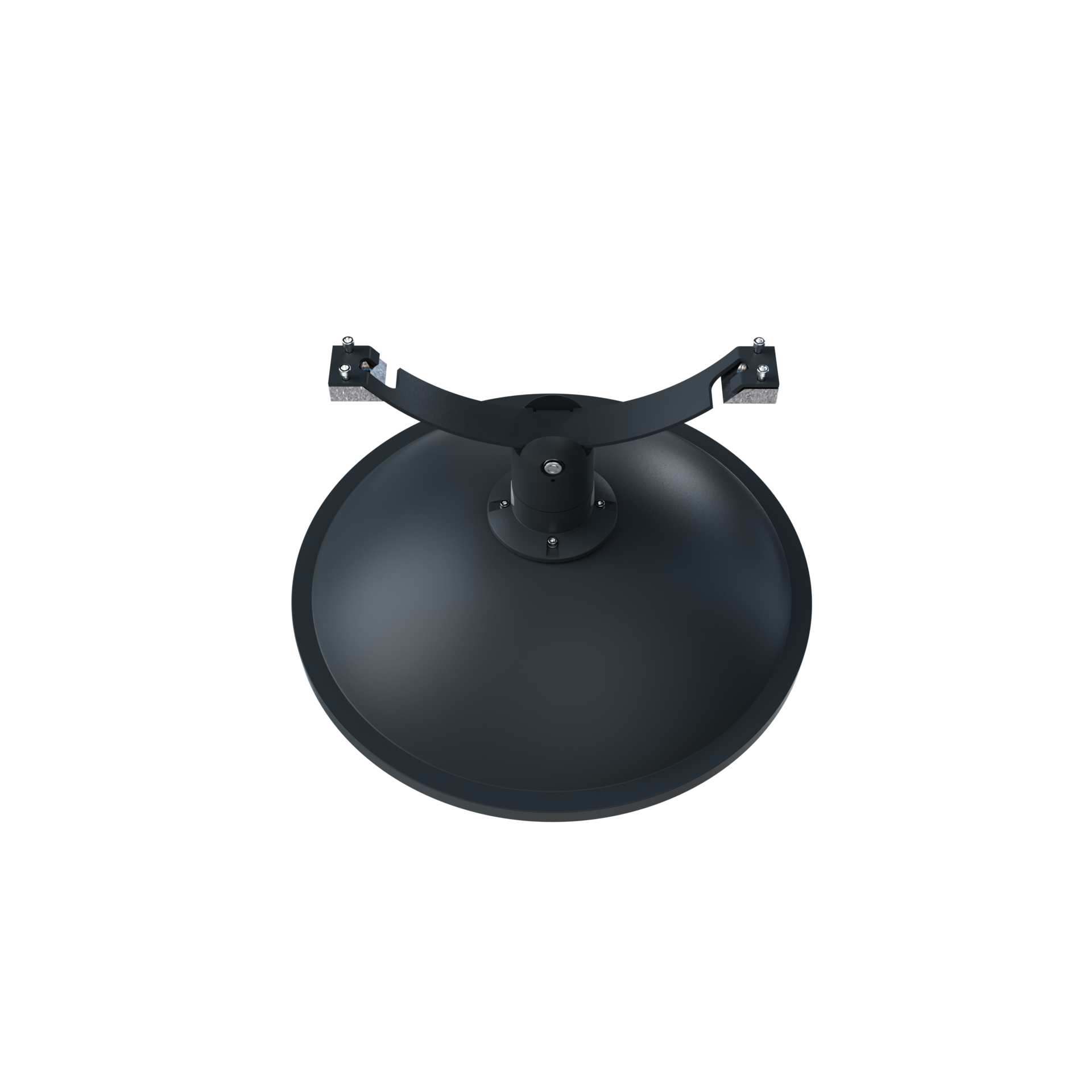

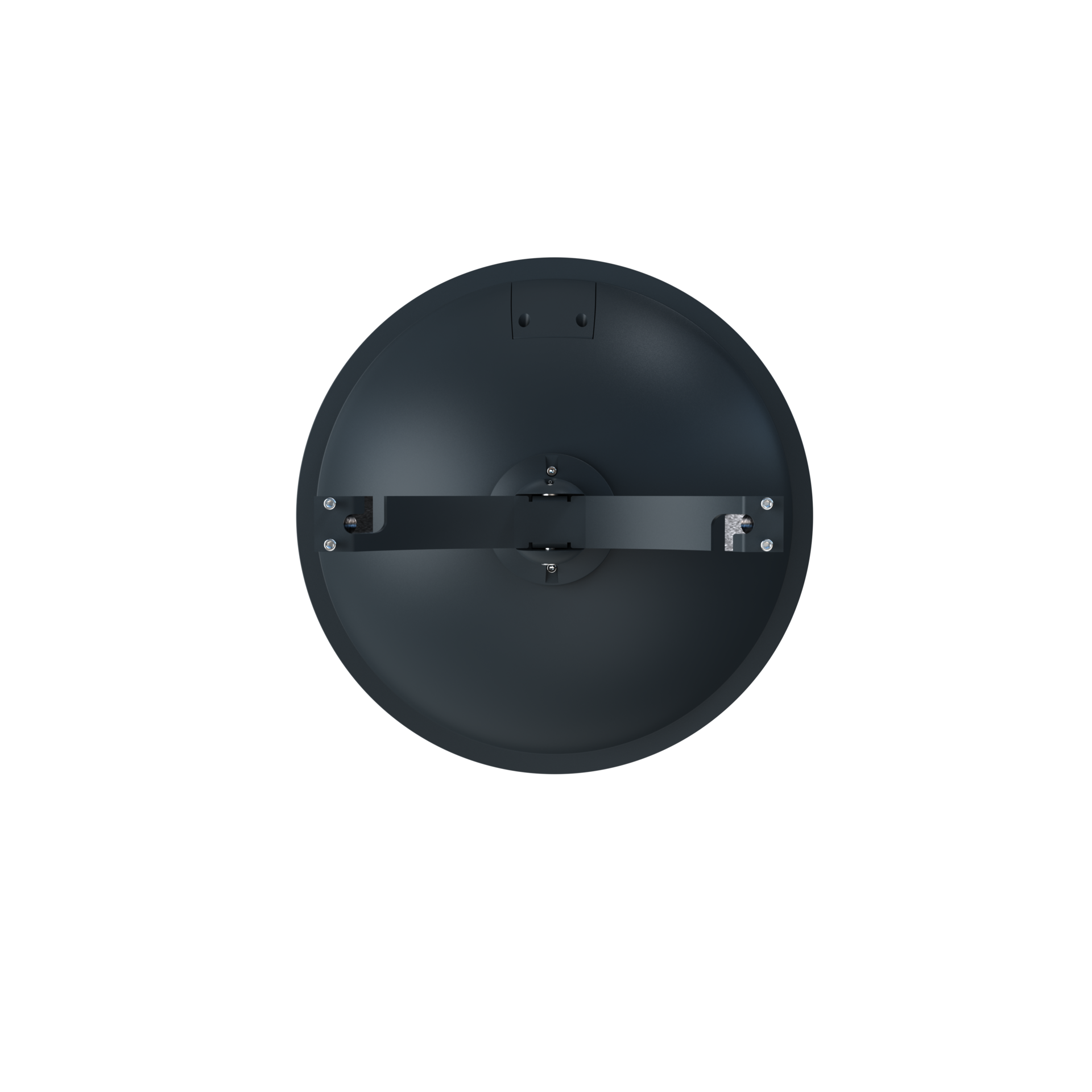

Luminaire de rue modulaire en deux tailles de corps avec une facilité d'entretien accrue, permettant le remplacement sans outil du module d'éclairage et de l'alimentation électrique. Conçu pour l'éclairage professionnel de divers espaces d'application urbaine.



Contrôle éclairement
Design moderne
fiabilité
Haute efficacité jusqu'à 169 lm/W

Application

boulevards, espaces publics, gares, l'eclairage des zones, les routes urbaines, les voies communales, les zones résidentielles, parkings, promenades, routes, terrains de jeux

Disponible sur demande

10kV protection contre les surtensions, CLO, DALI, DIM 1..10V, NTC, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

1200 - 15600 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage

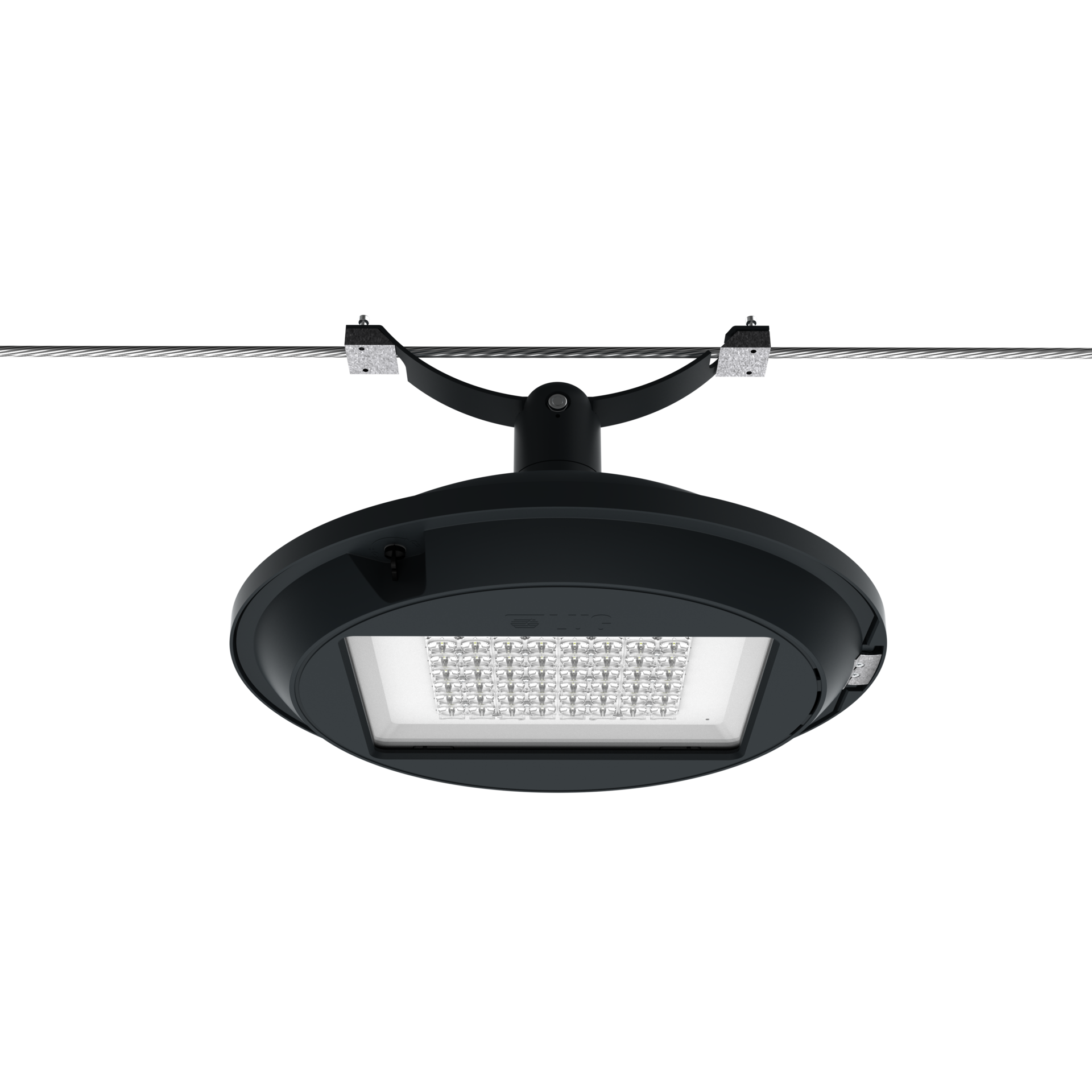

caténaire, sur un câble de ø6-15mm de diamètre
Couleur du luminaire
graphite
Température de fonctionnement
-40 ... +50, -40 ... +55
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.063 m²
Classe de corrosivité
C3

Données électriques

Efficacité d'alimentation
≤93%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
11 - 102
Le courant de sortie [mA]
200, 300, 500, 550, 700
Type d'équipement
DALI, ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
7 - 18
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
11 - 28
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
17 - 44

Données optiques

Répartition de la lumière
rue
Façon d'éclairage
direct
Type d'optique
O1 - les autoroutes, O10 - les zones piétonnes, O11 - pour les routes locales, O12 - les routes nationales/ départementales, O13 - les routes nationales/ départementales, O14 - les voies communales, O15 - les zones résidentielles, O16 - les zones résidentielles, O17 - les passages piéton côté droite, O18 - l'eclairage des zones (p.ex. les parkings), O19 - les voies communales et les routes urbaines, O2 - les routes nationales/ départementales, O3 - les voies communales, O4 - les routes urbaines, O5 - les zones résidentielles, O6 - les passages pour piétons, O7 - l'eclairage des zones (p.ex. les parkings), O8 - les voies communales et les routes urbaines, O9 - pour les surfaces humides
Diffuseur
verre trempé
Température de couleur [K]
2200, 2700, 3000, 4000
CRI/Ra
70
Les démarches de MacAdam
3
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
1200 - 15600
Efficacité [lm/W]
99 - 169
Groupe de risque photobiologique
RG0, RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
16, 24, 36, 48

Données générales

Équipement complémentaire
protection anti-corrosive supplémentaire (extension d'index: .985)
Autres remarques
le poteau et la perche ne font pas partie du luminaire
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] WxHxD Quantité par palette Quantité dans l'emballage Poids net [kg]
522x161x356 12 1 12.7
X

Variantes disponibles

Code
Température de couleur [K]
2200
2700
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
ED
Type d'optique
O1 - les autoroutes
O10 - les zones piétonnes
O11 - pour les routes locales
O12 - les routes nationales/ départementales
O13 - les routes nationales/ départementales
O14 - les voies communales
O15 - les zones résidentielles
O16 - les zones résidentielles
O17 - les passages piéton côté droite
O18 - l'eclairage des zones (p.ex. les parkings)
O19 - les voies communales et les routes urbaines
O2 - les routes nationales/ départementales
O3 - les voies communales
O4 - les routes urbaines
O5 - les zones résidentielles
O6 - les passages pour piétons
O7 - l'eclairage des zones (p.ex. les parkings)
O8 - les voies communales et les routes urbaines
O9 - pour les surfaces humides
Effacer les filtres
Comparer Code Classe de protection Type d'optique Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement (DarkSky)
130935.3L012.010 II O1 - les autoroutes DALI 40 5500 138 2200 70 -40 ... +55
130935.3L012.020 II O2 - les routes nationales/ départementales DALI 40 5550 139 2200 70 -40 ... +55
130935.3L012.030 II O3 - les voies communales DALI 40 5500 138 2200 70 -40 ... +55
130935.3L012.040 II O4 - les routes urbaines DALI 40 5350 134 2200 70 -40 ... +55
130935.3L012.050 II O5 - les zones résidentielles DALI 40 5450 136 2200 70 -40 ... +55
130935.3L012.060 II O6 - les passages pour piétons DALI 40 5600 140 2200 70 -40 ... +55
130935.3L012.070 II O7 - l'eclairage des zones (p.ex. les parkings) DALI 40 5600 140 2200 70 -40 ... +55
130935.3L022.010 II O1 - les autoroutes DALI 40 5900 148 2700 70 -40 ... +55
130935.3L022.020 II O2 - les routes nationales/ départementales DALI 40 5950 149 2700 70 -40 ... +55
130935.3L022.030 II O3 - les voies communales DALI 40 5900 148 2700 70 -40 ... +55
Comparer avec les éléments sélectionnés
Affiché 10 / 912
Afficher tout


Veuillez noter que le luminaire standard n'est pas destiné à être utilisé dans un environnement avec une catégorie de corrosivité accrue. L'utilisation du luminaire pour travailler dans un environnement pour lequel une protection supplémentaire contre la corrosion est nécessaire nécessite l'utilisation d'un index avec l'extension .985 (sur demande).
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Instructions d'installation
