SAVA S
Version M

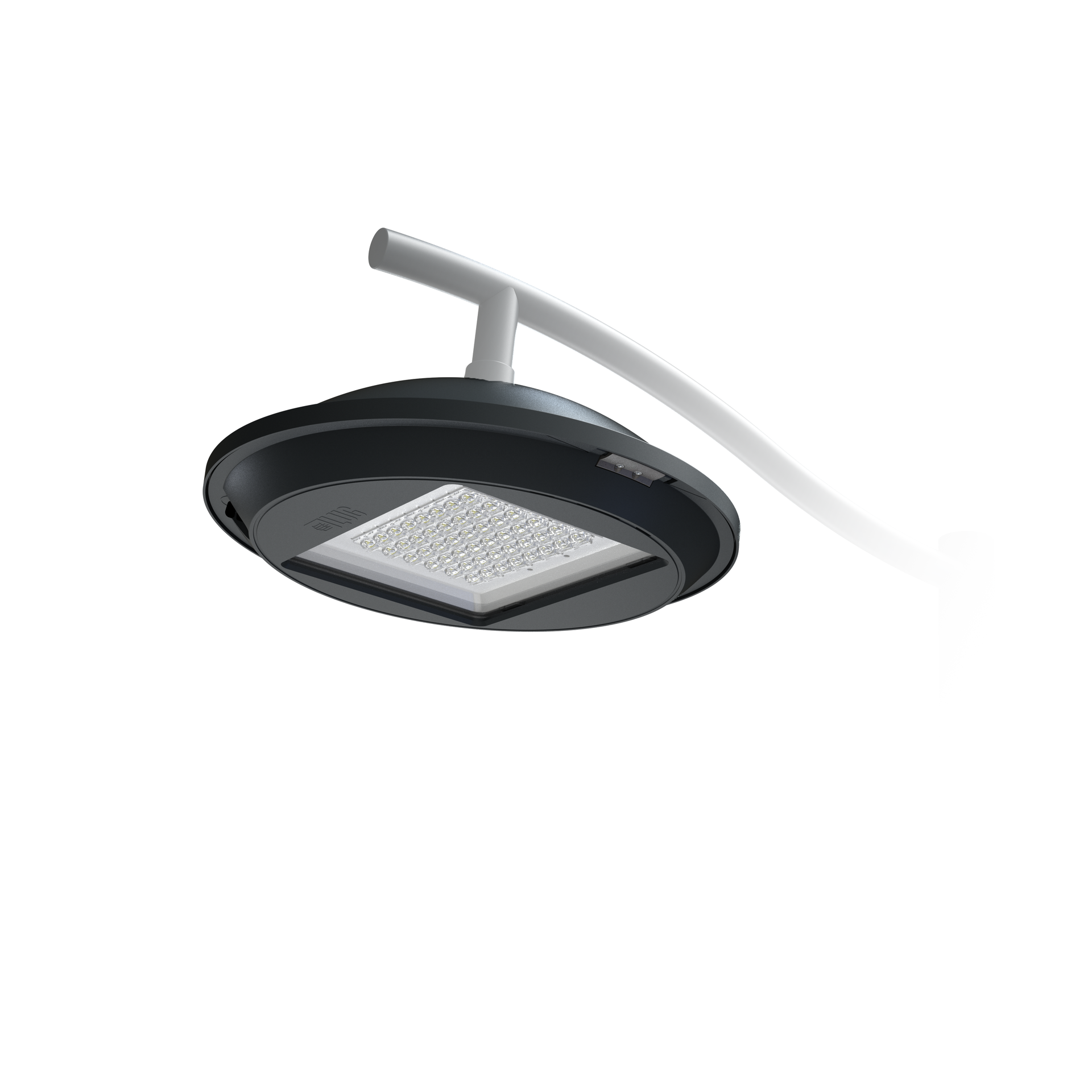

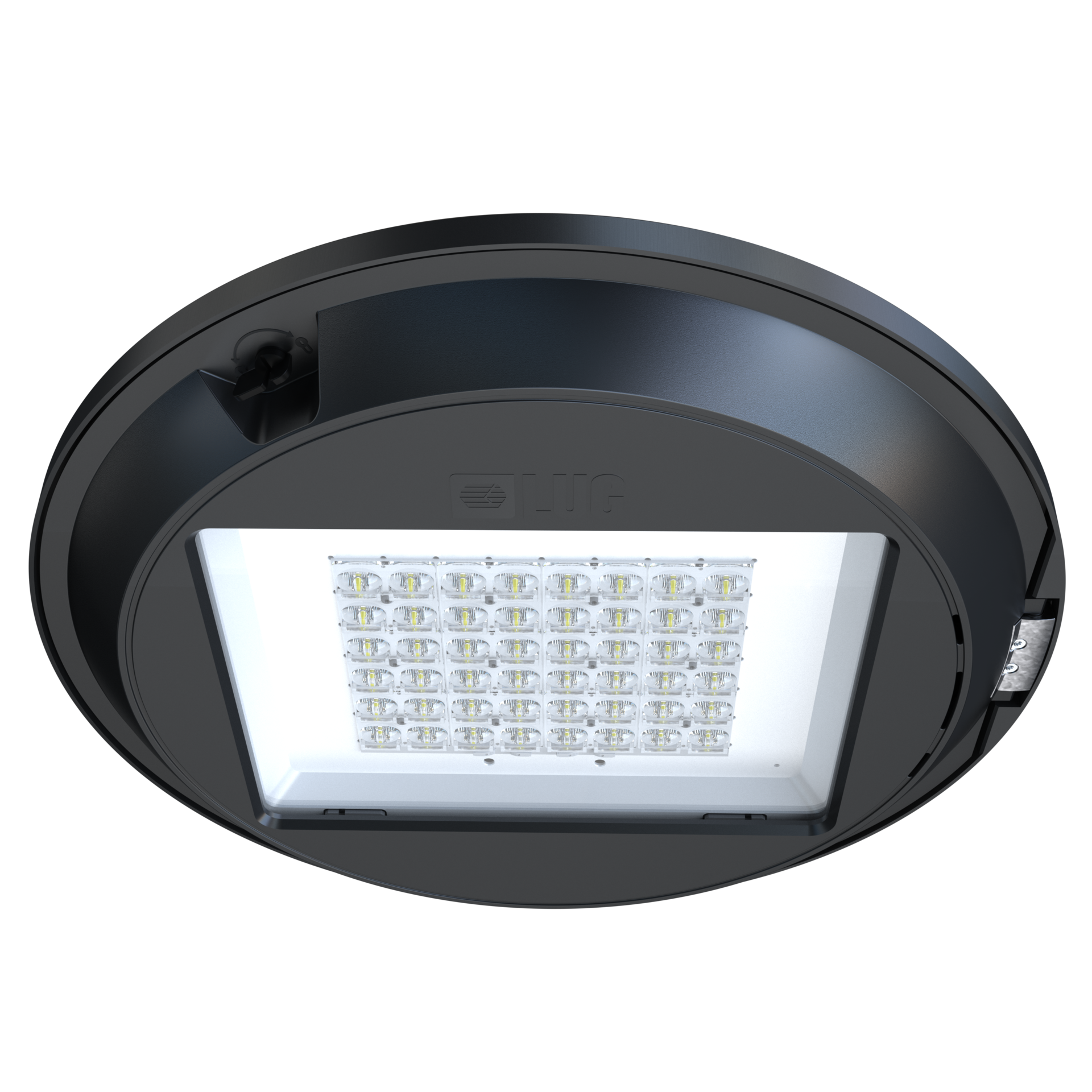

Luminaire de rue modulaire en deux tailles de corps avec une facilité d'entretien accrue, permettant le remplacement sans outil du module d'éclairage et de l'alimentation électrique. Conçu pour l'éclairage professionnel de divers espaces d'application urbaine.



Contrôle éclairement
Design moderne
fiabilité
Haute efficacité jusqu'à 169 lm/W

Application

boulevards, espaces publics, gares, l'eclairage des zones, les routes urbaines, les voies communales, les zones résidentielles, parkings, promenades, routes, terrains de jeux

Disponible sur demande

CLO, DIM 1..10V, NTC, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

1200 - 15600 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage
sur un potance, à l'aide des crochets (à commander séparément)
Couleur du luminaire
graphite
Température de fonctionnement
-40 ... +50, -40 ... +55
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.063 m²
Classe de corrosivité
C3

Données électriques

Efficacité d'alimentation
≤93%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
11 - 102
Le courant de sortie [mA]
200, 300, 500, 550, 700
Type d'équipement
DALI, ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
7 - 18
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
11 - 28
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
17 - 44

Données optiques

Répartition de la lumière
rue
Façon d'éclairage
direct
Type d'optique
O1 - pour l'éclairage routier, O10 - pour l'éclairage routier, O11 - pour l'éclairage routier, O12 - pour l'éclairage routier, O13 - pour l'éclairage routier, O14 - pour l'éclairage routier, O15 - pour l'éclairage routier, O16 - pour l'éclairage routier, O17 - pour l'éclairage routier, O18 - pour l'éclairage routier, O19 - pour l'éclairage routier, O2 - pour l'éclairage routier, O3 - pour l'éclairage routier, O4 - pour l'éclairage routier, O5 - pour l'éclairage routier, O6 - pour l'éclairage routier, O7 - pour l'éclairage routier, O8 - pour l'éclairage routier, O9 - pour l'éclairage routier
Diffuseur
verre trempé
Température de couleur [K]
2200, 2700, 3000, 4000
CRI/Ra
70
Les démarches de MacAdam
3
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
1200 - 15600
Efficacité [lm/W]
99 - 169
Groupe de risque photobiologique
RG0, RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
16, 24, 36, 48

Données générales

Équipement complémentaire
protection anti-corrosive supplémentaire (extension d'index: .985)
Autres remarques
le poteau et la perche ne font pas partie du luminaire; support de montage pour filetage de 1 pouce inclus ; les accessoires pour d'autres types de filetage doivent être commandés séparément
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] WxH Dimensions de découpe [mm] WxD Quantité par palette Quantité dans l'emballage Poids net [kg]
521x165 521x280 20 1 9.8
X

Variantes disponibles

Code
Température de couleur [K]
2200
2700
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
ED
Type d'optique
O1 - pour l'éclairage routier
O10 - pour l'éclairage routier
O11 - pour l'éclairage routier
O12 - pour l'éclairage routier
O13 - pour l'éclairage routier
O14 - pour l'éclairage routier
O15 - pour l'éclairage routier
O16 - pour l'éclairage routier
O17 - pour l'éclairage routier
O18 - pour l'éclairage routier
O19 - pour l'éclairage routier
O2 - pour l'éclairage routier
O3 - pour l'éclairage routier
O4 - pour l'éclairage routier
O5 - pour l'éclairage routier
O6 - pour l'éclairage routier
O7 - pour l'éclairage routier
O8 - pour l'éclairage routier
O9 - pour l'éclairage routier
(DarkSky)
non
oui
Effacer les filtres
Comparer Code Classe de protection Type d'optique Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement (DarkSky)
130925.3L012.010 II O1 - pour l'éclairage routier DALI 40 5500 138 2200 70 -40 ... +55 oui
130925.3L012.020 II O2 - pour l'éclairage routier DALI 40 5550 139 2200 70 -40 ... +55 oui
130925.3L012.030 II O3 - pour l'éclairage routier DALI 40 5500 138 2200 70 -40 ... +55 oui
130925.3L012.040 II O4 - pour l'éclairage routier DALI 40 5350 134 2200 70 -40 ... +55 oui
130925.3L012.050 II O5 - pour l'éclairage routier DALI 40 5450 136 2200 70 -40 ... +55 oui
130925.3L012.060 II O6 - pour l'éclairage routier DALI 40 5600 140 2200 70 -40 ... +55 oui
130925.3L012.070 II O7 - pour l'éclairage routier DALI 40 5600 140 2200 70 -40 ... +55 oui
130925.3L022.010 II O1 - pour l'éclairage routier DALI 40 5900 148 2700 70 -40 ... +55 oui
130925.3L022.020 II O2 - pour l'éclairage routier DALI 40 5950 149 2700 70 -40 ... +55 oui
130925.3L022.030 II O3 - pour l'éclairage routier DALI 40 5900 148 2700 70 -40 ... +55 oui
Comparer avec les éléments sélectionnés
Affiché 10 / 912
Afficher tout


Veuillez noter que le luminaire standard n'est pas destiné à être utilisé dans un environnement avec une catégorie de corrosivité accrue. L'utilisation du luminaire pour travailler dans un environnement pour lequel une protection supplémentaire contre la corrosion est nécessaire nécessite l'utilisation d'un index avec l'extension .985 (sur demande).
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
