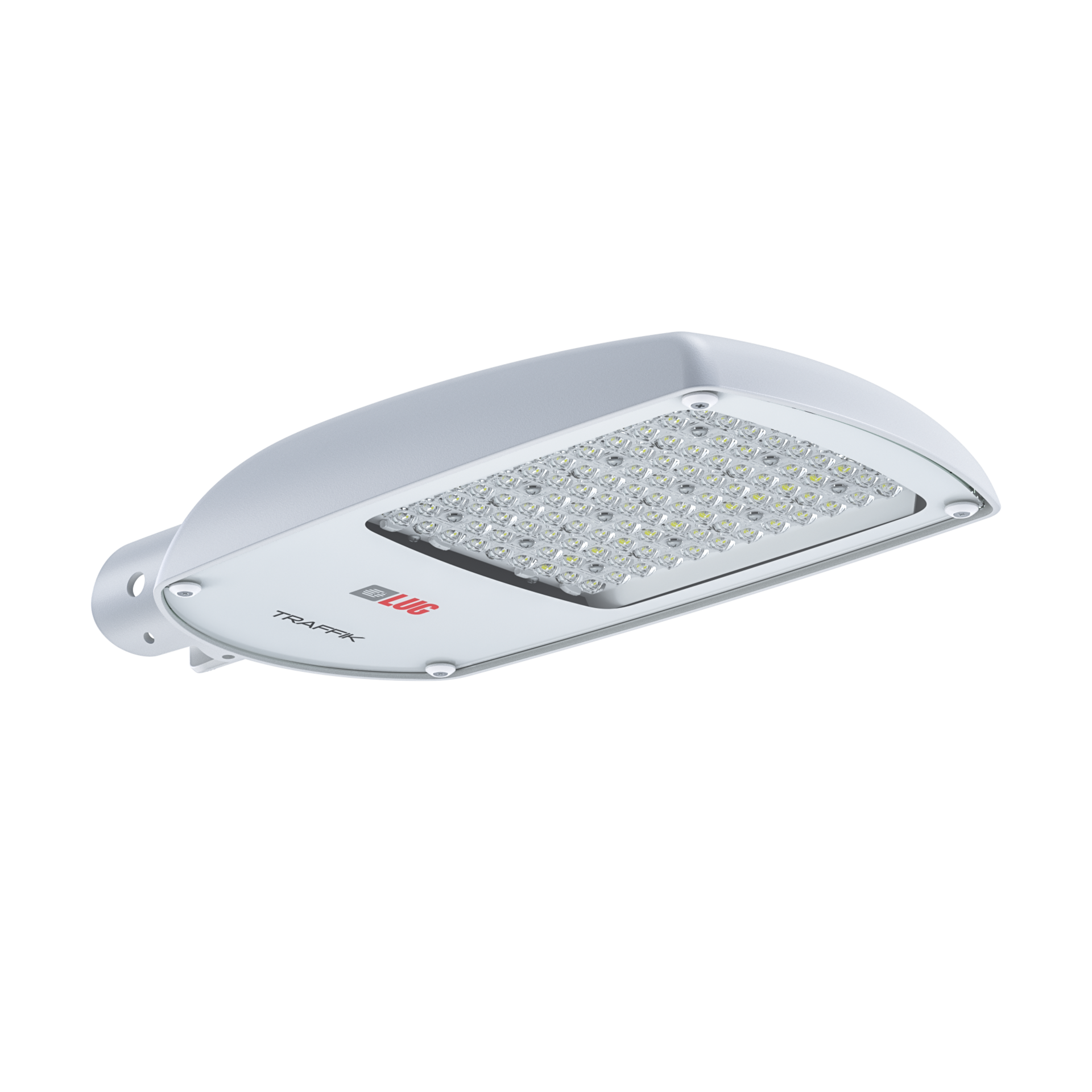

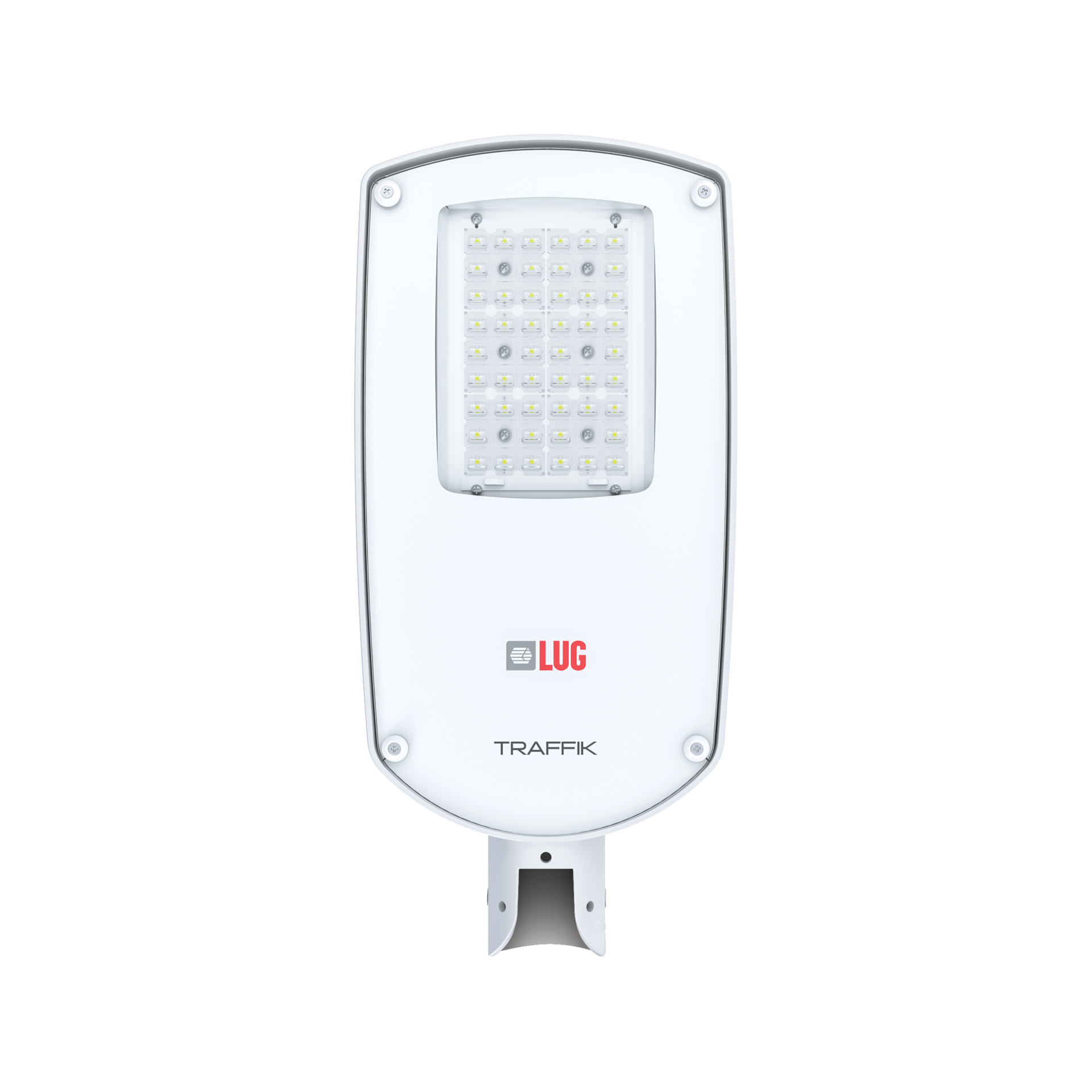

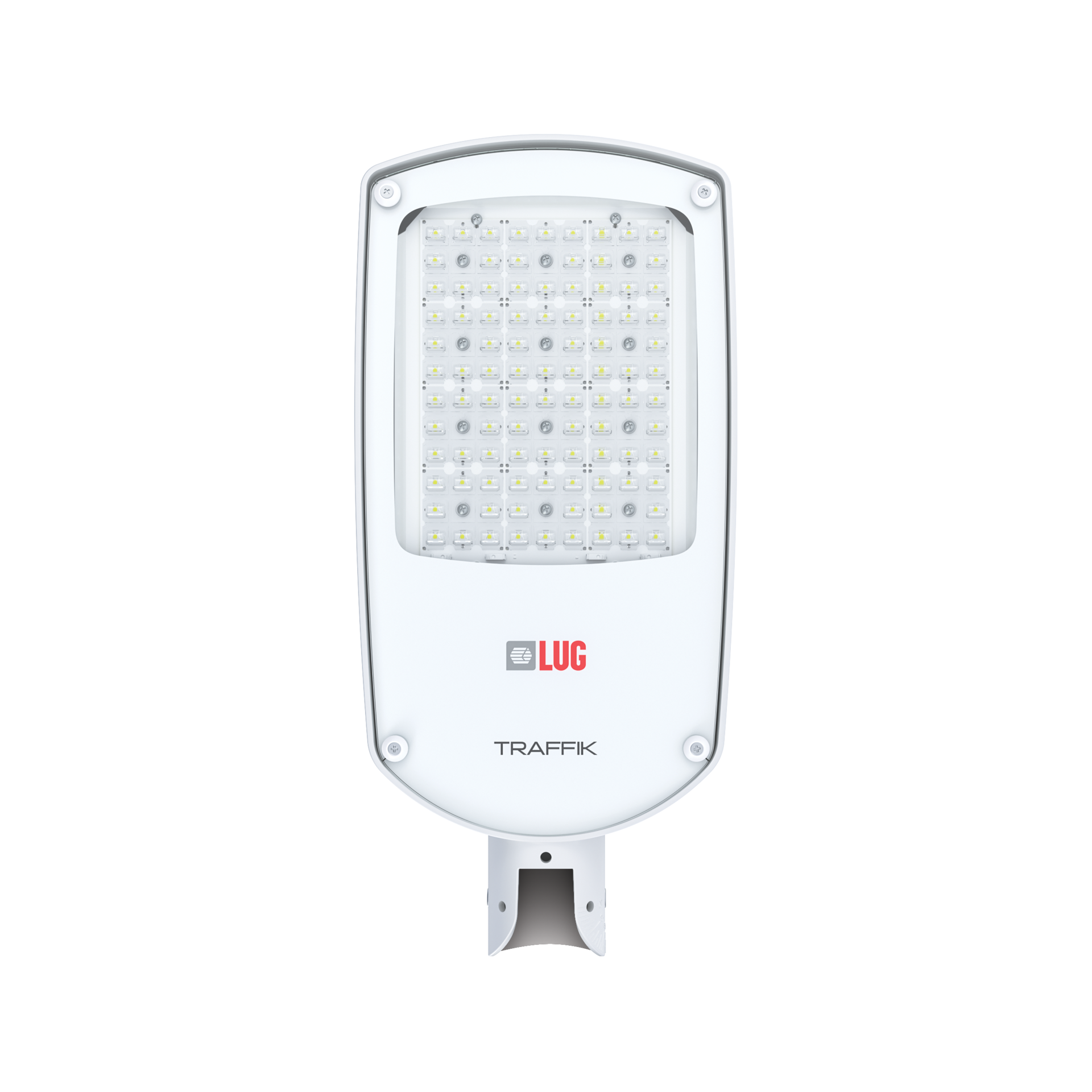

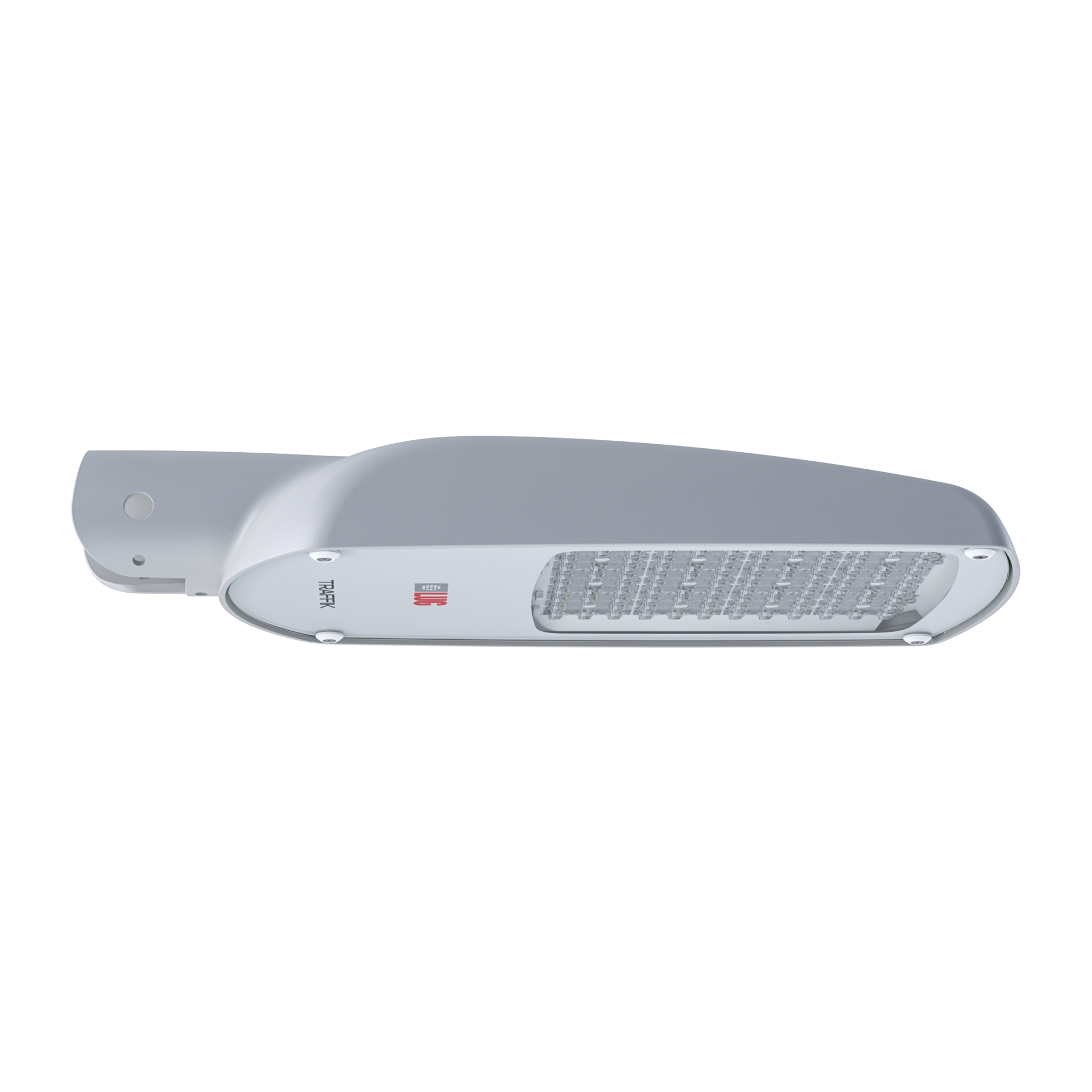

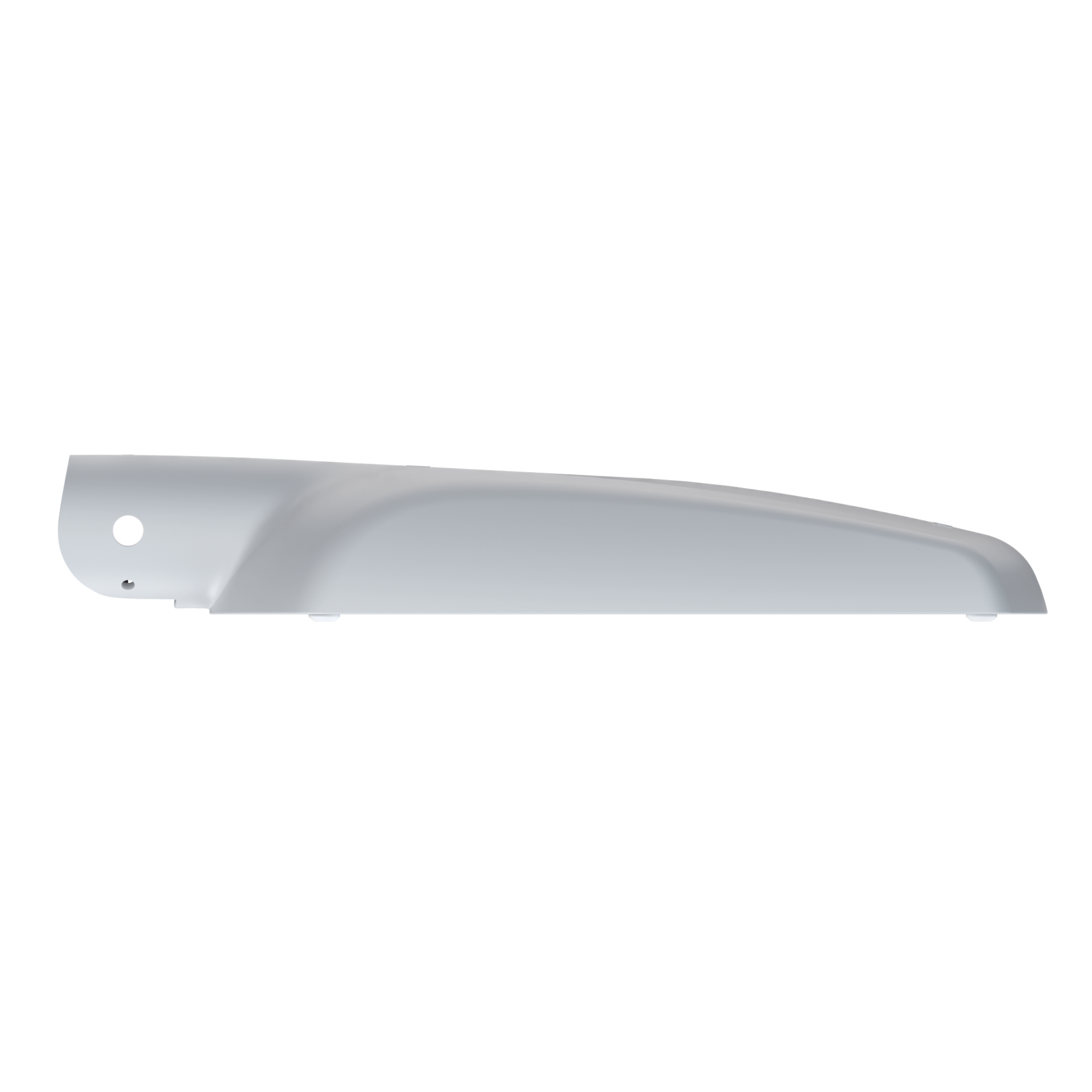

TRAFFIK LED
Luminaire de rue professionnel pour des sources lumineuses LED.



Haute efficacité jusqu'à 156 lm/W
Contrôle éclairement
Design moderne
fiabilité

Application

boulevards, l'eclairage des zones, les routes nationales/ départementales, les routes urbaines, les voies communales, les zones résidentielles, parkings, promenades

Disponible sur demande

10kV protection contre les surtensions, CLO, DIM 1..10V, NTC, capteur crépusculaire, extension de la garantie à 10 ans, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

2150 - 10200 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage
sur un potance ø48-60mm
Couleur du luminaire
gris
Température de fonctionnement
-40 ... +45, -40 ... +50, -40 ... +55
RAL
7035
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.033 m²
Type
Optiques O27, O28, O29, O30, O32, Optiques O46, O41, O42, O43, O44L, O44P, O45, O47, O48

Données électriques

Efficacité d'alimentation
≤90%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
19 - 69
Le courant de sortie [mA]
450, 700
Type d'équipement
DALI, ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
8 - 23
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
12 - 36
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
20 - 57

Données optiques

Façon d'éclairage
direct
Type d'optique
O27 - les voies communales, O28 - les routes nationales/ départementales, O29 - les routes urbaines, O30 - les zones résidentielles, O32 - pour les parcs et les parkings, O41 - les voies communales, O42 - les routes urbaines, O43 - les zones résidentielles, O44L - les passages piéton côté gauche, O44P - les passages piéton côté droite, O45 - l'eclairage des zones (p.ex. les parkings), O46 - les routes nationales/ départementales, O47 - les voies communales et les routes urbaines, O48 - pour les surfaces humides
Diffuseur
verre trempé
Température de couleur [K]
3000, 4000
CRI/Ra
>70
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
2150 - 10200
Efficacité [lm/W]
113 - 156
Groupe de risque photobiologique
RG1
Nombre de LED
24, 48, 72, 96

Données générales

Informations supplémentaires
la version standard du luminaire est résistante à la corrosion selon la classe C4; le luminaire est équipé d'un câble qui ne doit pas être exposé aux rayons UV
Autres remarques
le poteau et la perche ne font pas partie du luminaire; luminaire disponible en classes de protection I et II
Durée de vie des LED [h]
(L75) 100 000, (L90) 100 000
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
505x230x80 70 1 3.5
X

Variantes disponibles

Code
Température de couleur [K]
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
ED
Type d'optique
O27 - les voies communales
O28 - les routes nationales/ départementales
O29 - les routes urbaines
O30 - les zones résidentielles
O32 - pour les parcs et les parkings
O41 - les voies communales
O42 - les routes urbaines
O43 - les zones résidentielles
O44L - les passages piéton côté gauche
O44P - les passages piéton côté droite
O45 - l'eclairage des zones (p.ex. les parkings)
O46 - les routes nationales/ départementales
O47 - les voies communales et les routes urbaines
O48 - pour les surfaces humides
Classe de protection
I
II
Effacer les filtres
Comparer Code Type d'équipement Classe de protection Type d'optique Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement Durée de vie des LED [h]
130292.3L011.010 DALI I O27 - les voies communales 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L011.020 DALI I O28 - les routes nationales/ départementales 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L011.030 DALI I O29 - les routes urbaines 19 2300 121 4000 >70 -40 ... +55 (L75) 100 000
130292.3L011.040 DALI I O30 - les zones résidentielles 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L011.050 DALI I O32 - pour les parcs et les parkings 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L012.010 DALI II O27 - les voies communales 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L012.020 DALI II O28 - les routes nationales/ départementales 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L012.030 DALI II O29 - les routes urbaines 19 2300 121 4000 >70 -40 ... +55 (L75) 100 000
130292.3L012.040 DALI II O30 - les zones résidentielles 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
130292.3L012.050 DALI II O32 - pour les parcs et les parkings 19 2350 124 4000 >70 -40 ... +55 (L75) 100 000
Comparer avec les éléments sélectionnés
Affiché 10 / 448
Afficher tout

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
