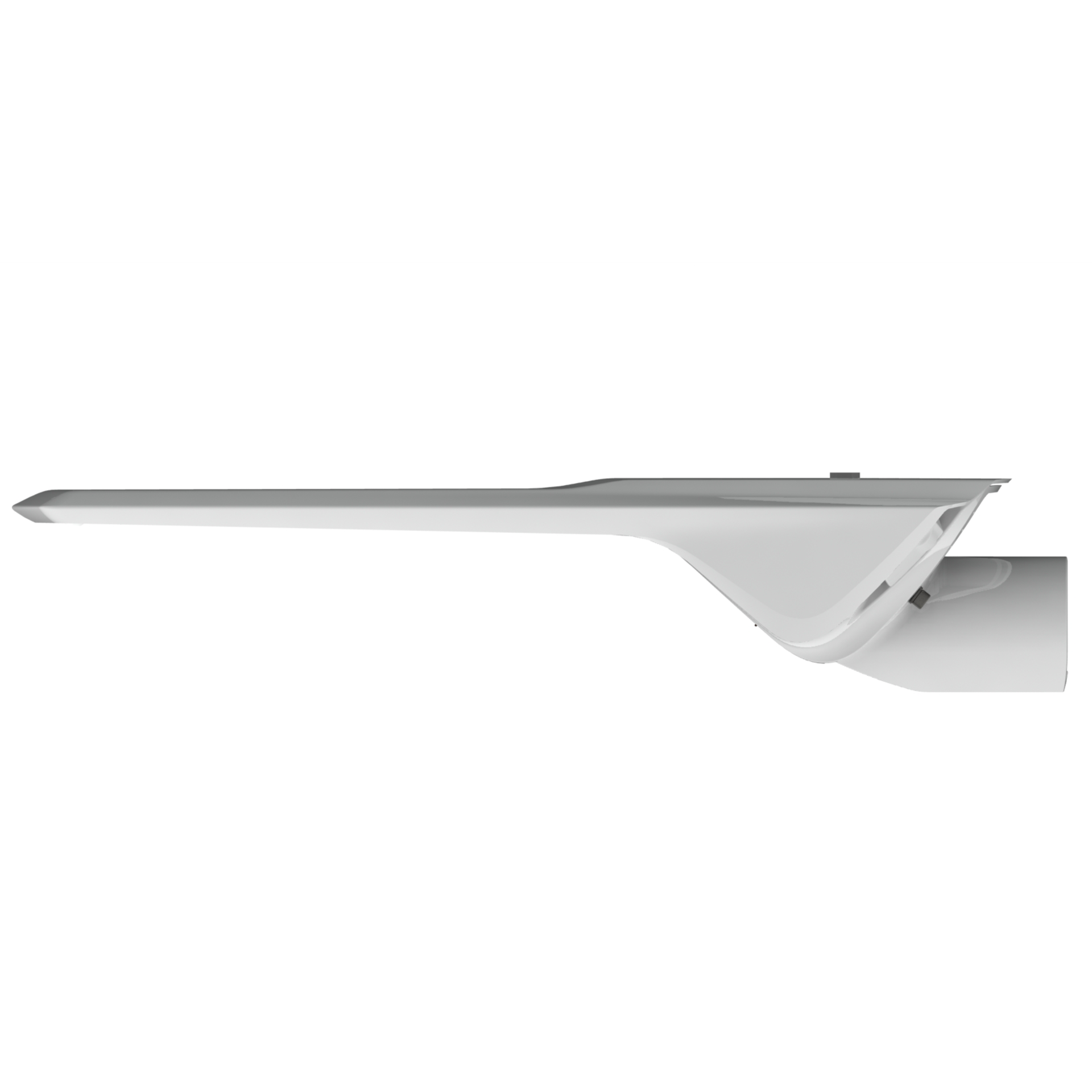

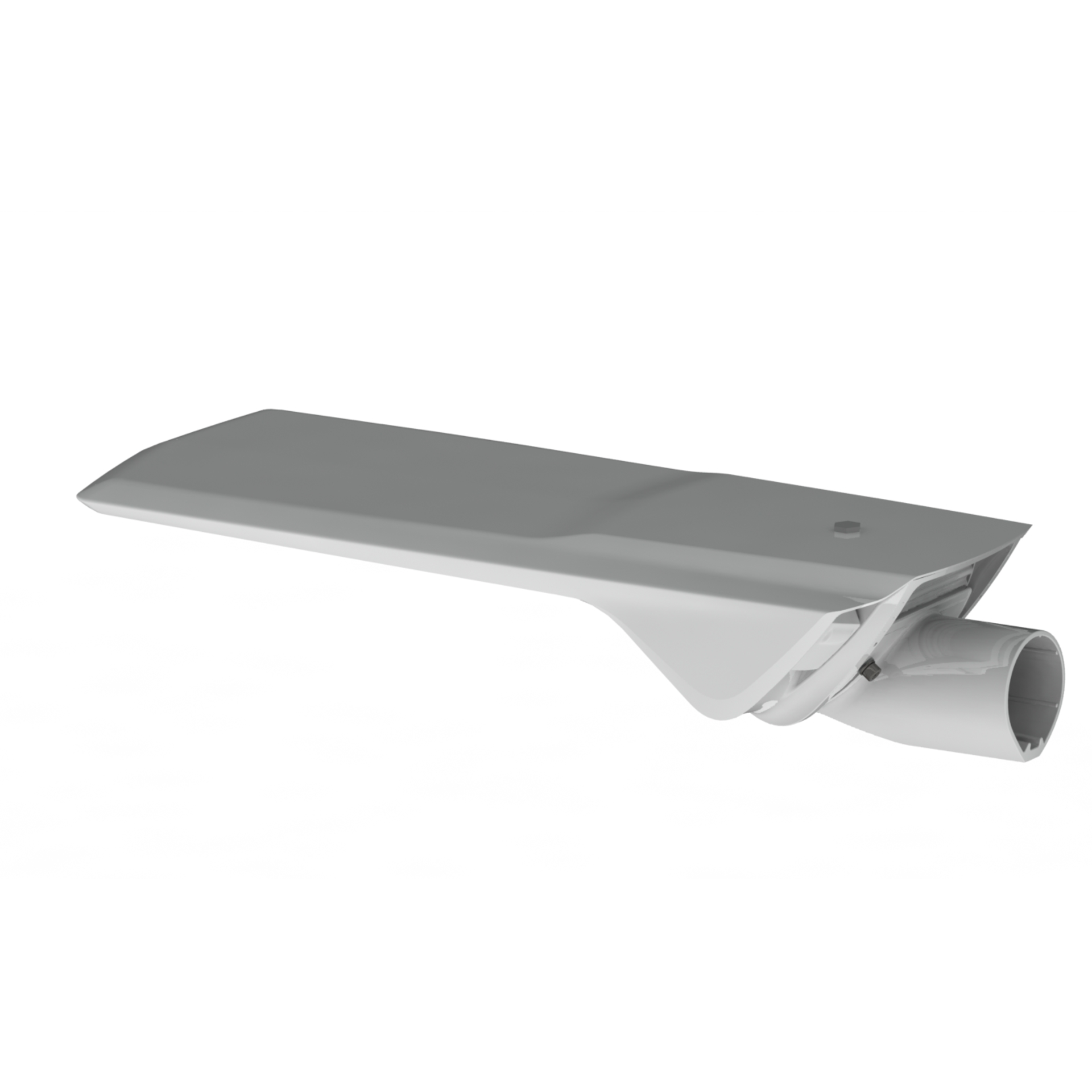

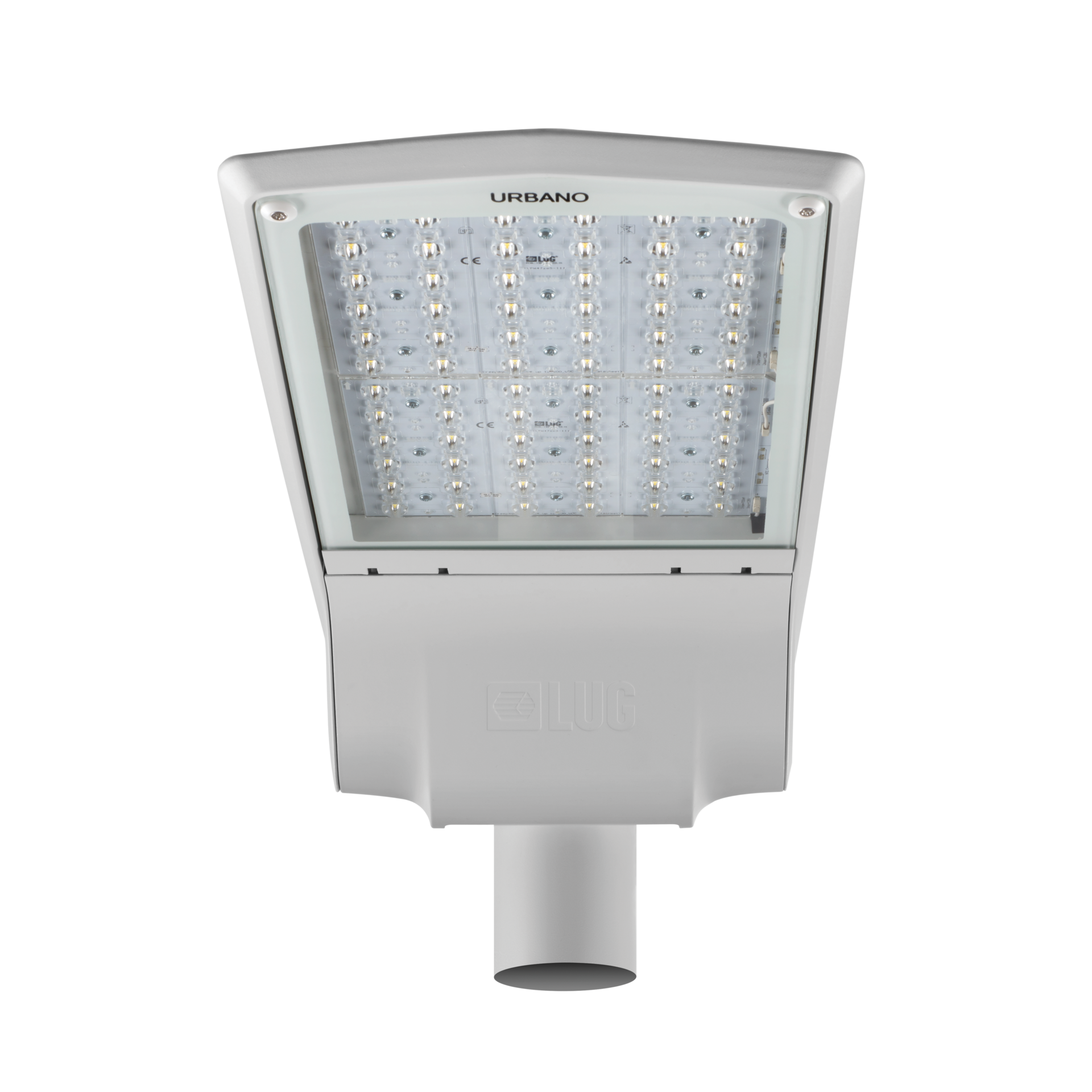

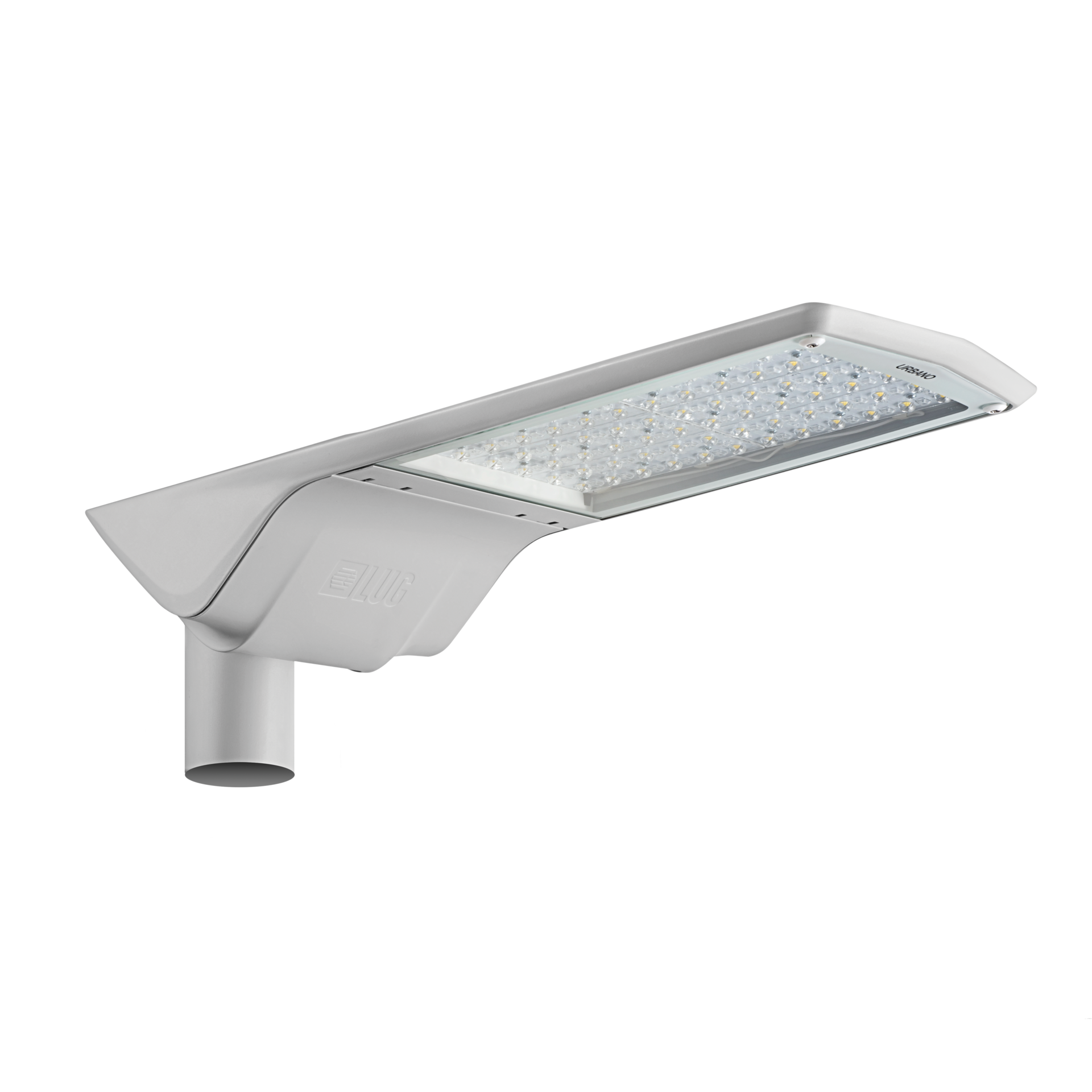

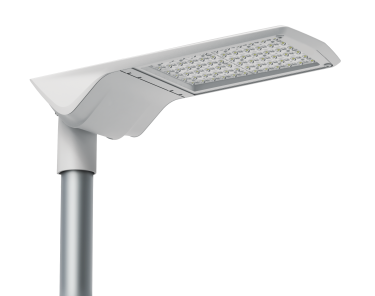

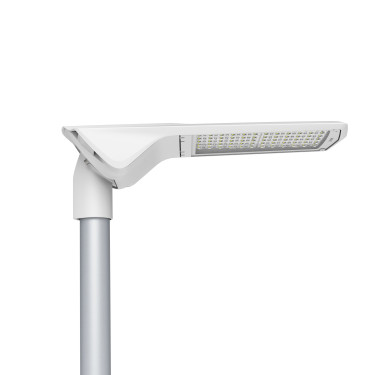

URBANO LED
Luminaire de rue professionnel pour des sources lumineuses LED.



Haute efficacité jusqu'à 151 lm/W
Good Design 2015 lauréat
Contrôle éclairement
Design moderne
Installation simple par une seule personne
fiabilité

Application

aéroports, l'eclairage des zones, les autoroutes, les routes nationales/ départementales, les routes urbaines, les voies communales, les zones résidentielles, parkings

Disponible sur demande

10kV protection contre les surtensions, CLO, DALI, DIM 1..10V, NTC, Température de couleur - 2200K; 2700K, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans

Plage de flux lumineux

12050 - 28000 [lm]

Température de couleur variable

3000 - 5700 [K]

Données mécaniques

Montage

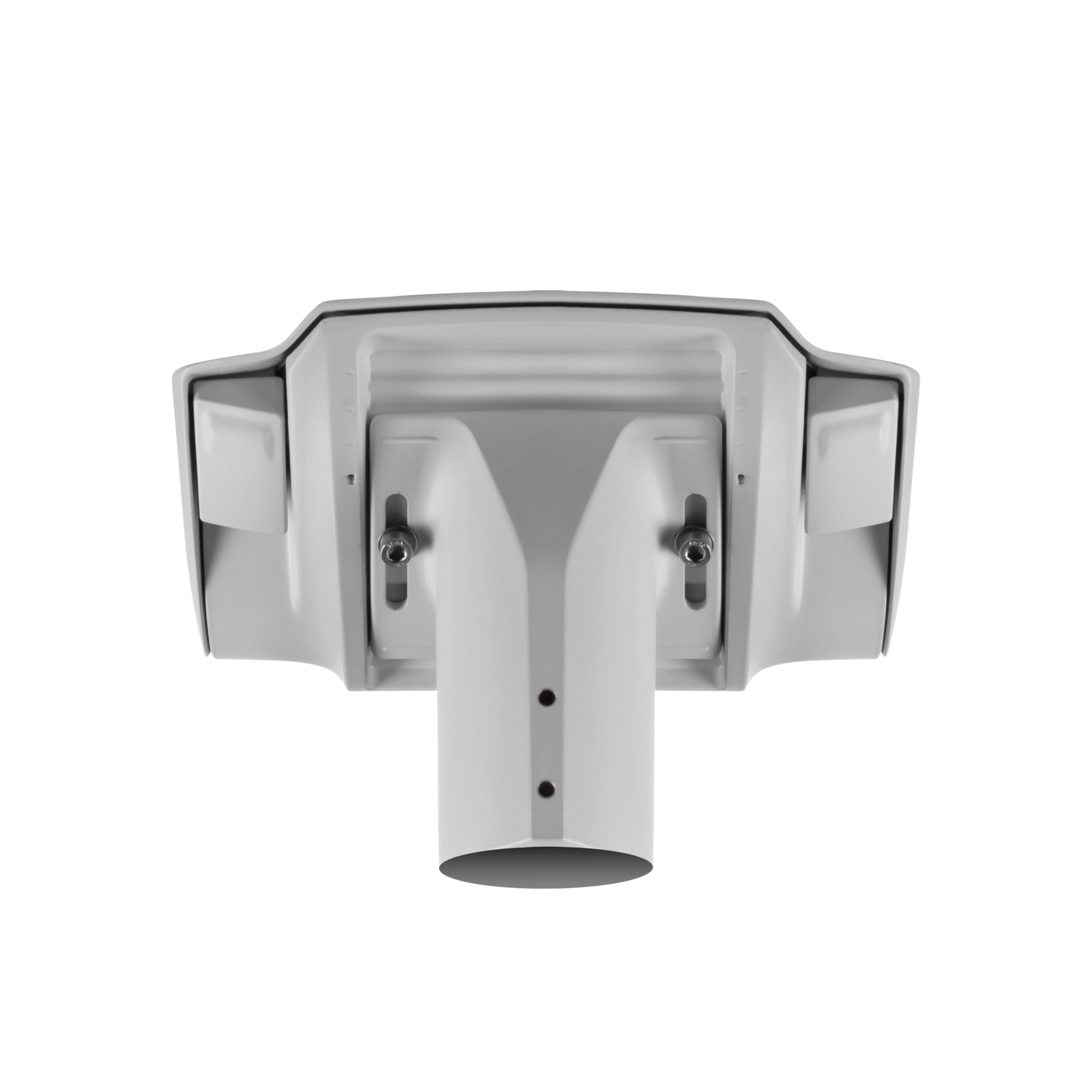

sur un pilier ø60-76mm, sur un pilier ø48-60mm (uniquement pour les luminaires avec un degré de régulation de 0° ... +15°) - modification .834, sur un potance ø60-76mm, sur un potance ø48-60mm (uniquement pour les luminaires avec un degré de régulation de 0° ... +15°) - modification .834
Couleur du luminaire
graphite, gris
Température de fonctionnement
* max +35, * max +40, * max +50
RAL
7035
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.049 m²
Type
Régulation -15° ... 0° (Optiques O1, O2, O3, O4, O5, O7, O8), Régulation -15° ... 0° (Optiques O50, O51, O52, O53, O54, O55), Régulation 0° ... +15° (Optiques O1, O2, O3, O4, O5, O7, O8), Régulation 0° ... +15° (Optiques O50, O51, O52, O53, O54, O55)

Données électriques

Efficacité d'alimentation
≤93%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
102 - 200
Le courant de sortie [mA]
700, 900, 1050
Type d'équipement
ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
2 - 7
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
4 - 11
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
17

Données optiques

Façon d'éclairage
direct
Type d'optique
O1 - les autoroutes, O2 - les routes nationales/ départementales, O3 - les voies communales, O4 - les routes urbaines, O5 - les zones résidentielles, O50 - les routes nationales/ départementales, O51 - les voies communales, O52 - les routes urbaines, O53 - les zones résidentielles, O54 - l'eclairage des zones (p.ex. les parkings), O55 - les voies communales et les routes urbaines, O7 - l'eclairage des zones (p.ex. les parkings), O8 - les voies communales et les routes urbaines
Diffuseur
verre trempé
Température de couleur [K]
3000, 4000, 5700
CRI/Ra
>70
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
12050 - 28000
Efficacité [lm/W]
111 - 151
Groupe de risque photobiologique
RG1
Nombre de LED
48, 72

Données générales

Équipement complémentaire
protection anti-corrosive supplémentaire (extension d'index: .985), luminaire avec support pour montage sur un pilier de ø60/48mm (uniquement pour les luminaires avec un degré de régulation de 0° ... +15°) - extension d'index: .834
Informations supplémentaires

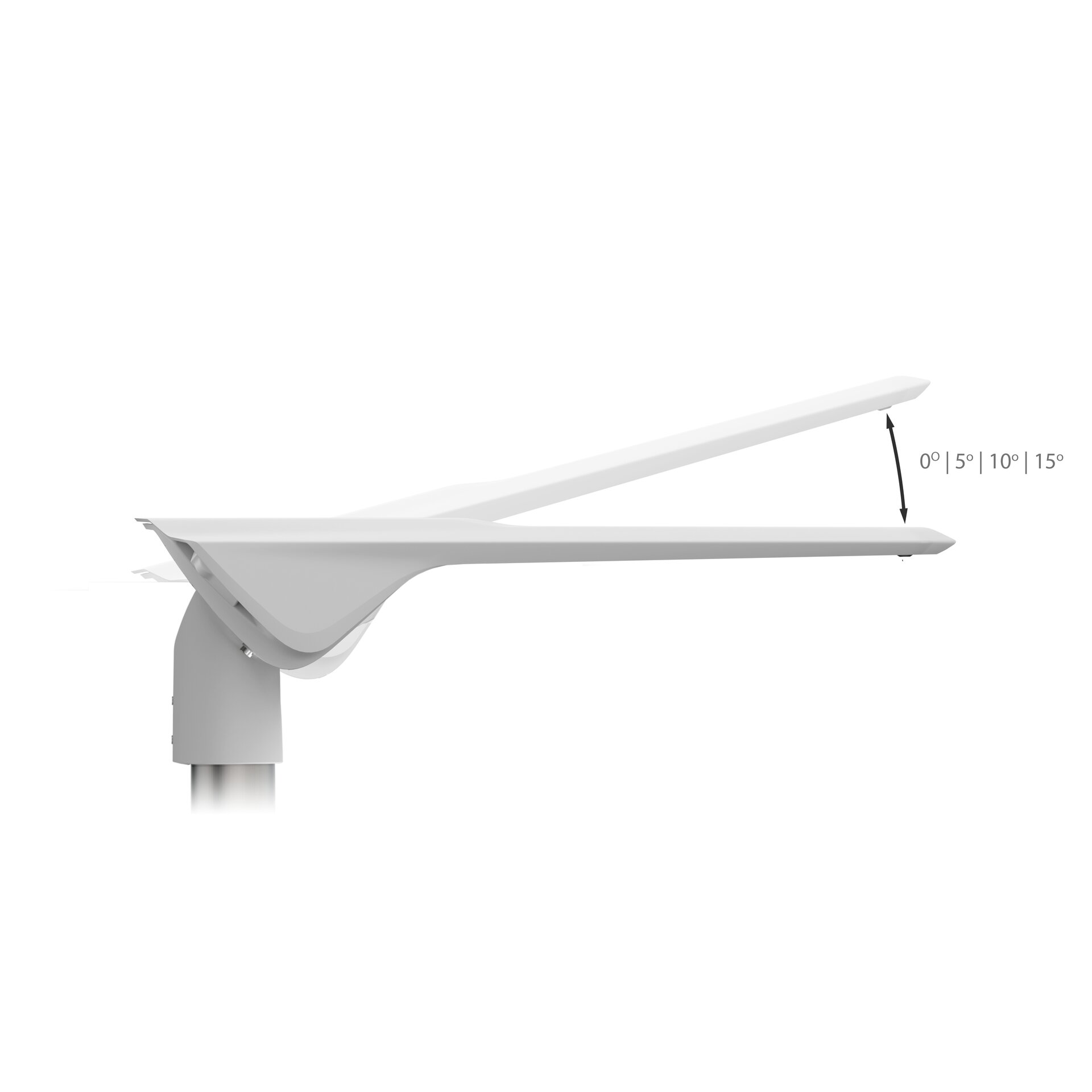

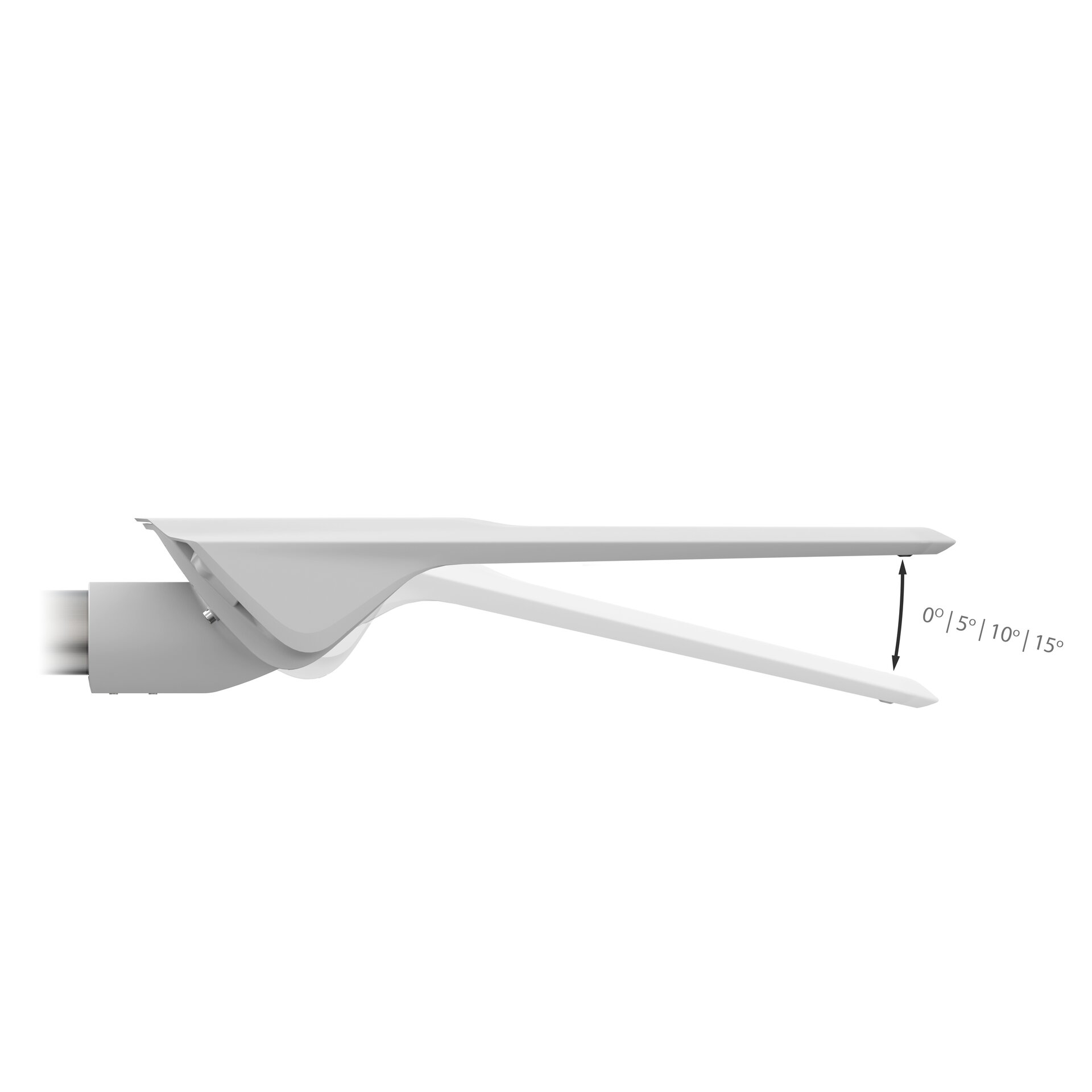

Réglage de l'inclinaison saut: 5°, interrupteur à couteau (pour la classe de protection I), l'accès à la chambre d'entraînement, sans l'utilisation d'outils. La possibilité d'utiliser une ou plusieurs alimentations dans le luminaire. IRC/Ra >70
Autres remarques
le poteau et la perche ne font pas partie du luminaire
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
730x295x135 24 1 11
730x295x135 24 1 11.2
730x295x135 24 1 12.4
X

Variantes disponibles

Code
Température de couleur [K]
3000
4000
5700
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Couleur du luminaire
graphite
gris
Type d'optique
O1 - les autoroutes
O2 - les routes nationales/ départementales
O3 - les voies communales
O4 - les routes urbaines
O5 - les zones résidentielles
O50 - les routes nationales/ départementales
O51 - les voies communales
O52 - les routes urbaines
O53 - les zones résidentielles
O54 - l'eclairage des zones (p.ex. les parkings)
O55 - les voies communales et les routes urbaines
O7 - l'eclairage des zones (p.ex. les parkings)
O8 - les voies communales et les routes urbaines
Classe de protection
I
II
Effacer les filtres
Comparer Code Type d'équipement Classe de protection IK Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] Type d'optique Couleur du luminaire Température de fonctionnement
130192.5L05.11 ED I IK09 103 12400 120 4000 O1 - les autoroutes gris * max +50
130192.5L05.111 ED I IK09 103 12400 120 4000 O1 - les autoroutes gris * max +50
130192.5L05.12 ED I IK09 103 12250 119 4000 O2 - les routes nationales/ départementales gris * max +50
130192.5L05.121 ED I IK09 103 12250 119 4000 O2 - les routes nationales/ départementales gris * max +50
130192.5L05.13 ED I IK09 103 12050 117 4000 O3 - les voies communales gris * max +50
130192.5L05.131 ED I IK09 103 12050 117 4000 O3 - les voies communales gris * max +50
130192.5L05.14 ED I IK09 103 12150 118 4000 O4 - les routes urbaines gris * max +50
130192.5L05.141 ED I IK09 103 12150 118 4000 O4 - les routes urbaines gris * max +50
130192.5L05.15 ED I IK09 103 12250 119 4000 O5 - les zones résidentielles gris * max +50
130192.5L05.151 ED I IK09 103 12250 119 4000 O5 - les zones résidentielles gris * max +50
Comparer avec les éléments sélectionnés
Affiché 10 / 568
Afficher tout

* Plage de température inférieure : -40°C à -20°C, selon le type d'alimentation utilisé (il faut consulter la Direction de préparation technique de production de LUG est nécessaire).

Veuillez noter que le luminaire standard n'est pas destiné à être utilisé dans un environnement avec une catégorie de corrosivité accrue. L'utilisation du luminaire pour travailler dans un environnement pour lequel une protection supplémentaire contre la corrosion est nécessaire nécessite l'utilisation d'un index avec l'extension .985 (sur demande).
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
