URBANO LED
Version PLUS

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact
Autres paramètres disponibles Voir les variantes
URBANO LED
Version PLUS
Luminaire de rue professionnel pour des sources lumineuses LED.



Haute efficacité jusqu'à 156 lm/W
Contrôle éclairement
Design moderne
Installation simple par une seule personne
fiabilité

Application

aéroports, l'eclairage des zones, les autoroutes, les routes nationales/ départementales, les routes urbaines, les voies communales, les zones résidentielles, parkings

Disponible sur demande

10kV protection contre les surtensions, CLO, DIM 1..10V, Température de couleur - 5700K, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans

Plage de flux lumineux

20600 - 44950 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage
sur un pilier ø60-76mm, sur un potance ø60-76mm
Couleur du luminaire
graphite, gris
Température de fonctionnement
* max +50
RAL
7035
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.050 m²
Type
Réglage de l'inclinaison saut (Version PLUS): -90° à +15° (Optiques O58, O59, O60, O61, O62, O63, O64), Réglage de l'inclinaison saut (Version PLUS): -90° à +15° (Optiques O65, O66, O67, O68, O69, O70, O71)

Données électriques

Efficacité d'alimentation
≤93%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
198 - 302
Le courant de sortie [mA]
590, 615, 700
Type d'équipement
DALI
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
4
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
8

Données optiques

Façon d'éclairage
direct
Type d'optique
O58 - les routes nationales/ départementales, O59 - les voies communales, O60 - les routes urbaines, O61 - les zones résidentielles, O62 - l'eclairage des zones (p.ex. les parkings), O63 - les voies communales et les routes urbaines, O64 - aux routes municipales et aux routes des lotissements, O65 - les routes nationales/ départementales, O66 - les voies communales, O67 - les routes urbaines, O68 - les zones résidentielles, O69 - l'eclairage des zones (p.ex. les parkings), O70 - les voies communales et les routes urbaines, O71 - aux routes municipales et aux routes des lotissements
Diffuseur
verre trempé
Température de couleur [K]
2200, 2700, 3000, 4000
CRI/Ra
>70
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
20600 - 44950
Efficacité [lm/W]
100 - 156
Groupe de risque photobiologique
RG1
Nombre de LED
108, 144

Données générales

Équipement complémentaire

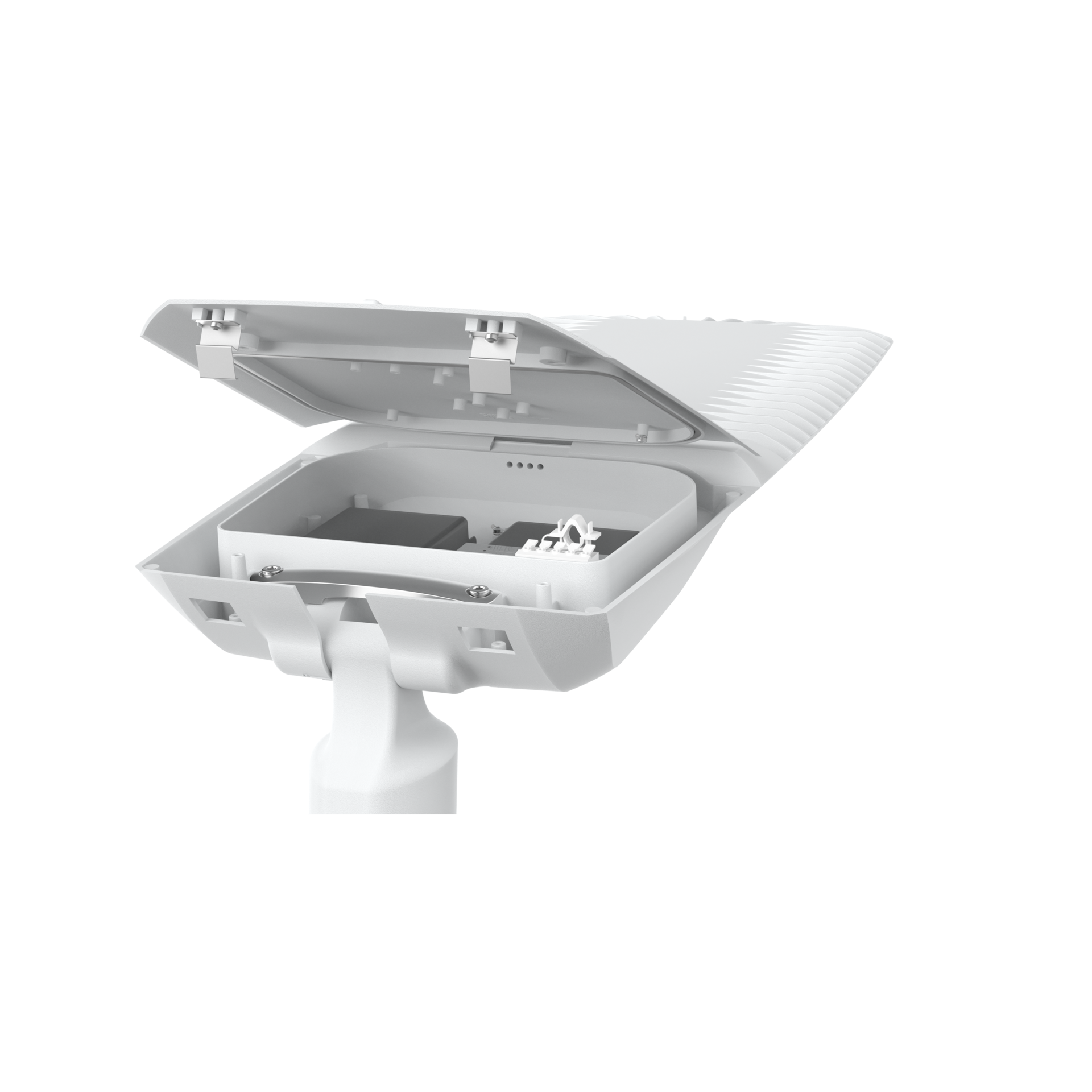

accès sans outil au compartiment d'alimentation grâce à des clips (extension de l'index : .865), protection anti-corrosive supplémentaire (extension d'index: .985)
Informations supplémentaires
Réglage de l'inclinaison saut: 5°, interrupteur à couteau (pour la classe de protection I), NTC. La possibilité d'utiliser une ou plusieurs alimentations dans le luminaire. IRC/Ra >70
Autres remarques
le poteau et la perche ne font pas partie du luminaire
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Dimensions de découpe [mm] ØS Quantité par palette Quantité dans l'emballage Poids net [kg]
898x390x111 76 20 1 15.3
898x390x111 76 20 1 17.2
X

Variantes disponibles

Code
Température de couleur [K]
2200
2700
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Couleur du luminaire
graphite
gris
Type d'optique
O58 - les routes nationales/ départementales
O59 - les voies communales
O60 - les routes urbaines
O61 - les zones résidentielles
O62 - l'eclairage des zones (p.ex. les parkings)
O63 - les voies communales et les routes urbaines
O64 - aux routes municipales et aux routes des lotissements
O65 - les routes nationales/ départementales
O66 - les voies communales
O67 - les routes urbaines
O68 - les zones résidentielles
O69 - l'eclairage des zones (p.ex. les parkings)
O70 - les voies communales et les routes urbaines
O71 - aux routes municipales et aux routes des lotissements
Classe de protection
I
II
Effacer les filtres
Comparer Code Type d'équipement Classe de protection IK Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] Type d'optique Couleur du luminaire Température de fonctionnement
130192.3L37.118 DALI I IK08 200 21650 108 2200 O58 - les routes nationales/ départementales gris * max +50
130192.3L37.119 DALI I IK08 200 21250 106 2200 O59 - les voies communales gris * max +50
130192.3L37.120 DALI I IK08 200 21450 107 2200 O60 - les routes urbaines gris * max +50
130192.3L37.121 DALI I IK08 200 21450 107 2200 O61 - les zones résidentielles gris * max +50
130192.3L37.122 DALI I IK08 200 21500 108 2200 O62 - l'eclairage des zones (p.ex. les parkings) gris * max +50
130192.3L37.123 DALI I IK08 200 21300 107 2200 O63 - les voies communales et les routes urbaines gris * max +50
130192.3L37.124 DALI I IK08 200 20600 103 2200 O64 - aux routes municipales et aux routes des lotissements gris * max +50
130192.3L37.218 DALI II IK08 200 21650 108 2200 O58 - les routes nationales/ départementales gris * max +50
130192.3L37.219 DALI II IK08 200 21250 106 2200 O59 - les voies communales gris * max +50
130192.3L37.220 DALI II IK08 200 21450 107 2200 O60 - les routes urbaines gris * max +50
Comparer avec les éléments sélectionnés
Affiché 10 / 672
Afficher tout

* Plage de température inférieure : -40°C à -20°C, selon le type d'alimentation utilisé (il faut consulter la Direction de préparation technique de production de LUG est nécessaire).

Veuillez noter que le luminaire standard n'est pas destiné à être utilisé dans un environnement avec une catégorie de corrosivité accrue. L'utilisation du luminaire pour travailler dans un environnement pour lequel une protection supplémentaire contre la corrosion est nécessaire nécessite l'utilisation d'un index avec l'extension .985 (sur demande).
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
