LUG - URBINO LED IK10 - Éclairage infrastructurelle

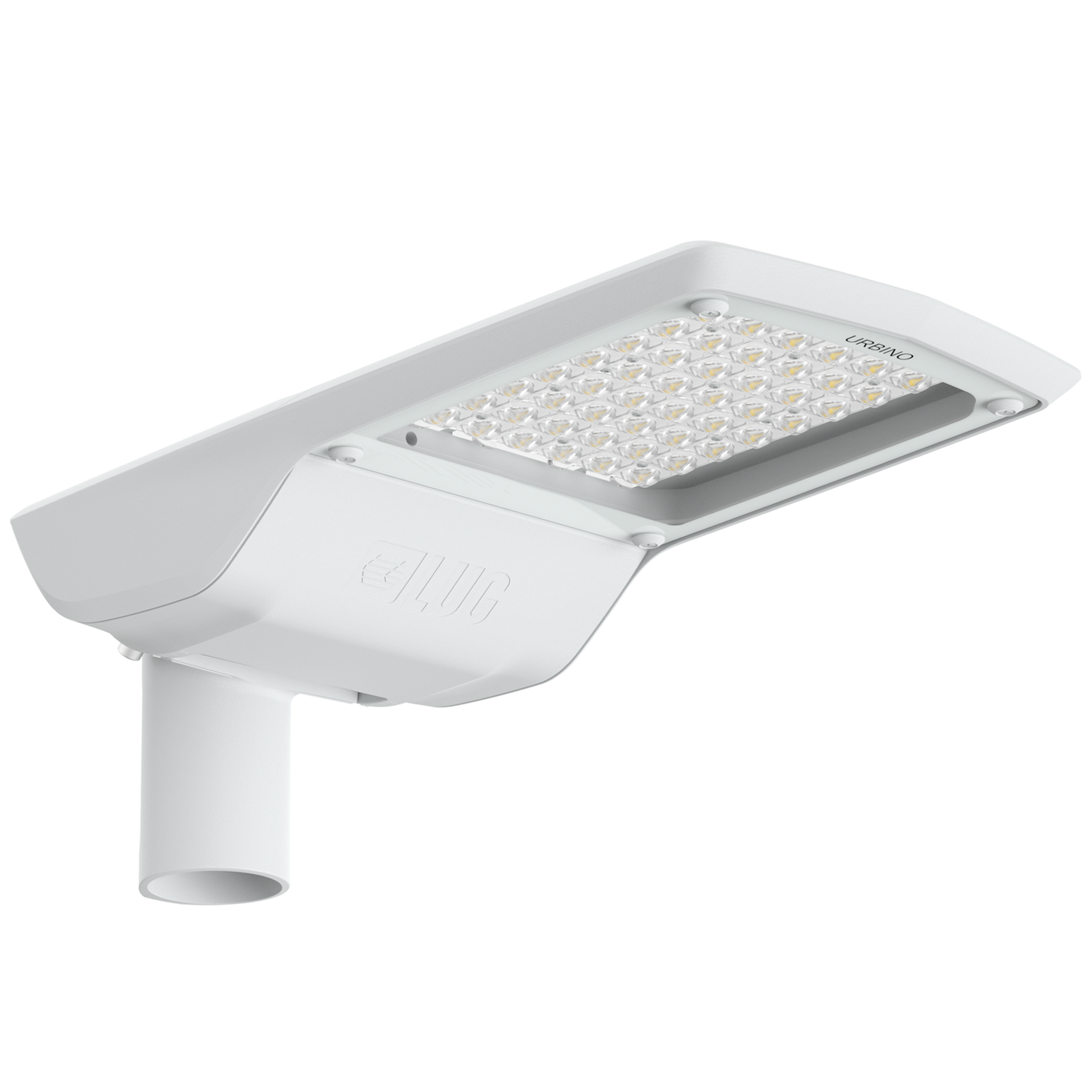

URBINO LED IK10

Luminaire avec un IK accru et un accès pratique pour l'entretien sans outil. Luminaire évolutif avec option de connecteur Zhaga / NEMA.

Haute efficacité jusqu'à 160 lm/W

Contrôle éclairement

Design moderne

Installation simple par une seule personne

fiabilité

Application

boulevards, espaces publics, l'eclairage des zones, les routes nationales/ départementales, les routes urbaines, les voies communales, les zones résidentielles, parkings, passages pour piétons, pistes cyclables, promenades

Disponible sur demande

10kV protection contre les surtensions, CLO, DALI, DIM 1..10V, NTC, Température de couleur - 2200K; 2700K, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans, interrupteur à couteau, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

3050 - 16350 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage

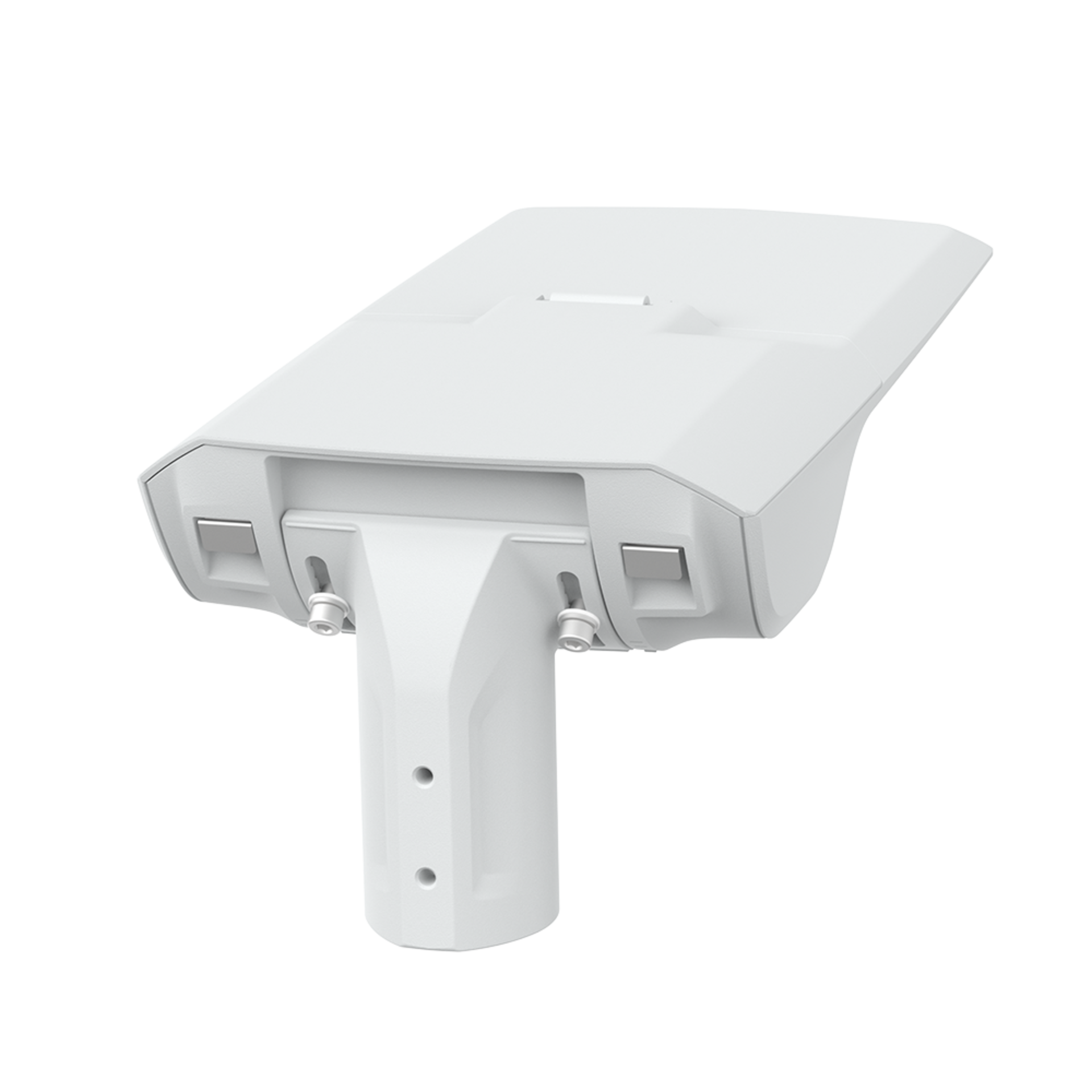

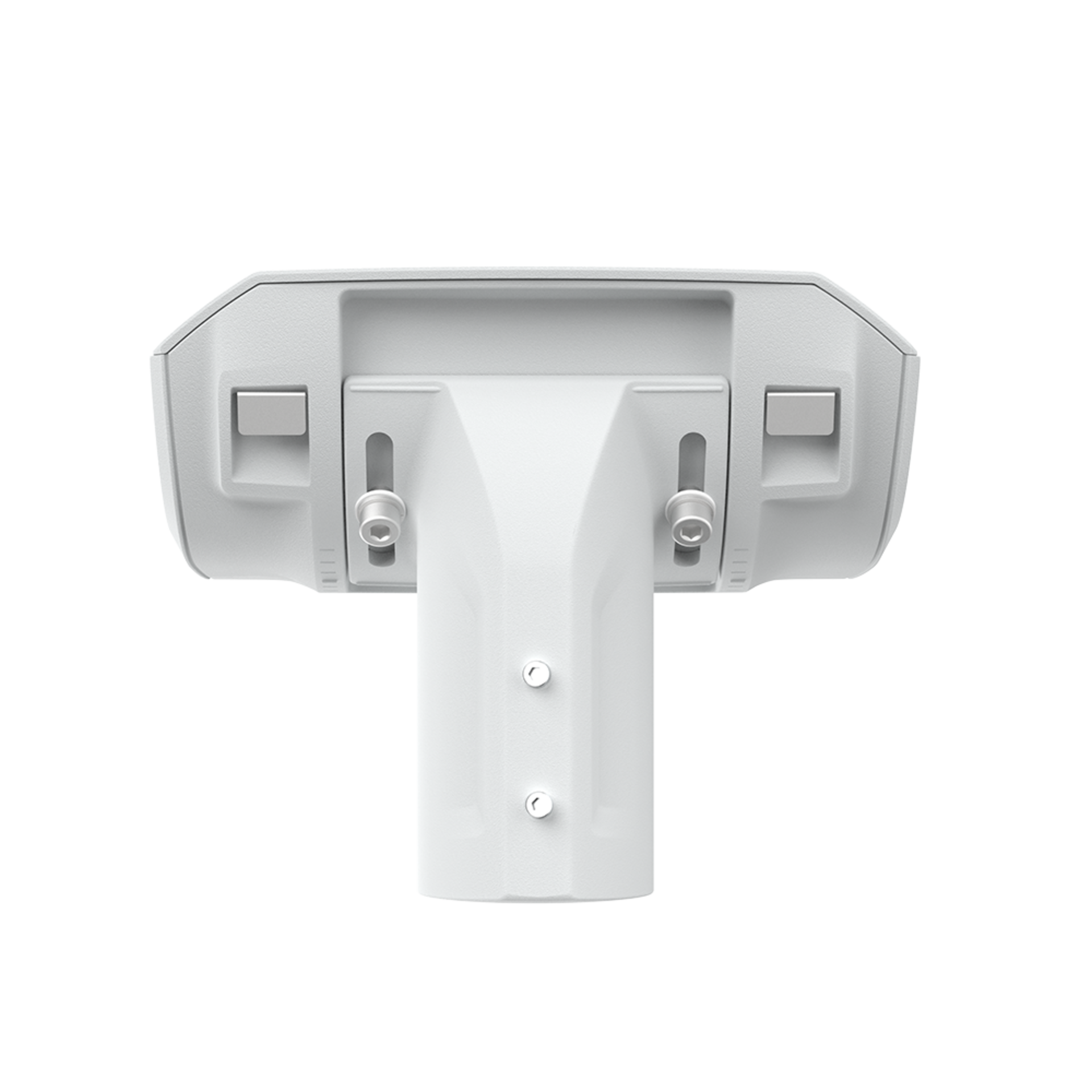

sur un pilier ø40-60mm, sur un potance ø40-60mm

Couleur du luminaire

gris

Température de fonctionnement

-40 ... +50

RAL

7035

Corps

aluminium injecté à haute pression

Surface latérale exposée au vent

0.039 m²

Type

Optiques O1, O2, O3, O4, O5, O6, O7, O8, O9, O10, O11, O12, O13, O21, O22, O23, O24, Optiques O14, O15, O16, O17, O18, O19, O20

Données électriques

Efficacité d'alimentation

≤93%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

27 - 102

Le courant de sortie [mA]

700

Type d'équipement

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

7 - 18

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

11 - 28

Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)

17 - 43

Données optiques

Façon d'éclairage

direct

Type d'optique

O1, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19, O2, O20, O21, O22, O23, O24, O3, O4, O5, O6, O7, O8, O9

Diffuseur

verre trempé

Température de couleur [K]

3000, 4000

CRI/Ra

>70

Les démarches de MacAdam

ULOR / DLOR

0% / 100%

Lumen OUT [lm]

3050 - 16350

Efficacité [lm/W]

113 - 160

Groupe de risque photobiologique

RG1

Nombre de LED

12, 16, 24, 36, 48

Données générales

Équipement complémentaire

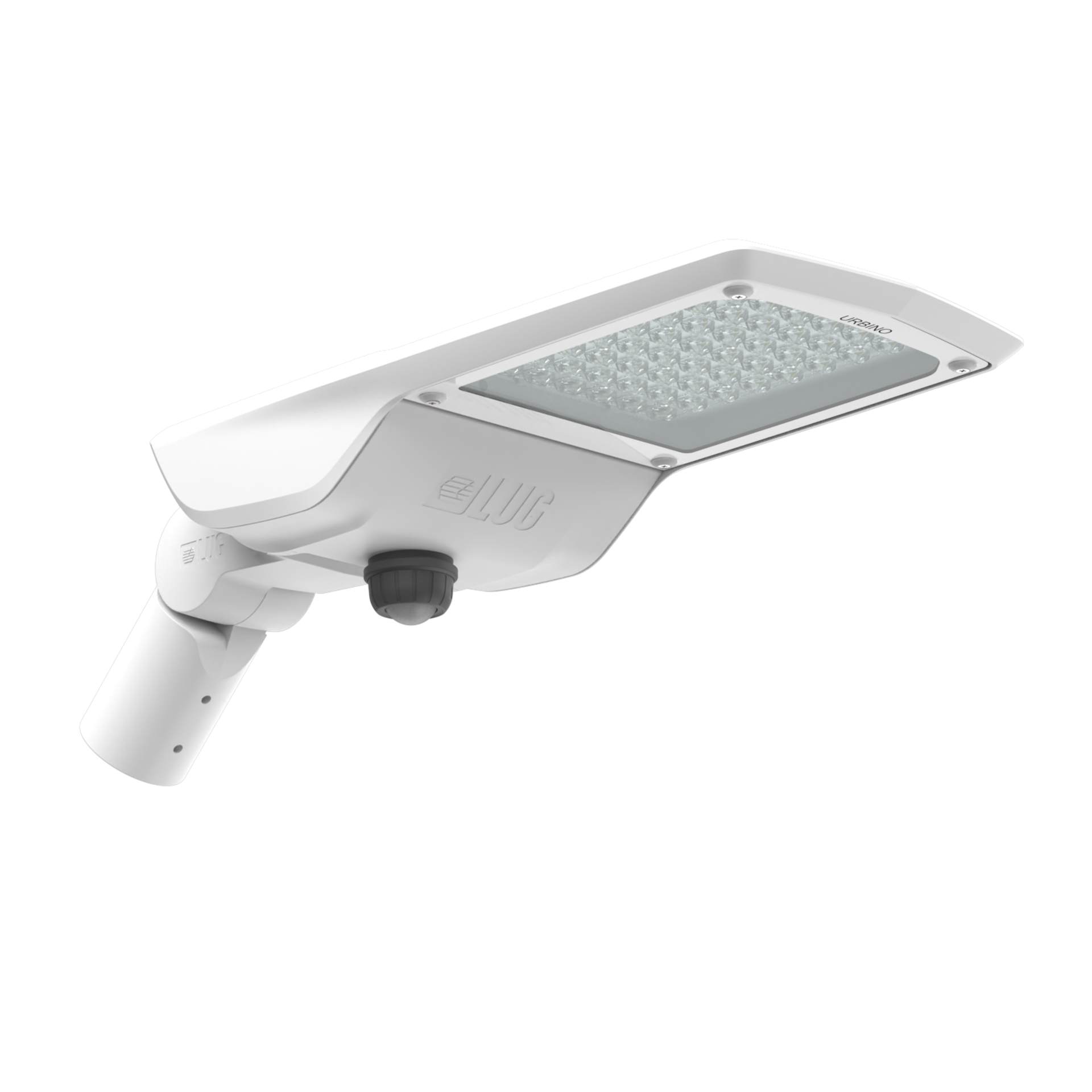

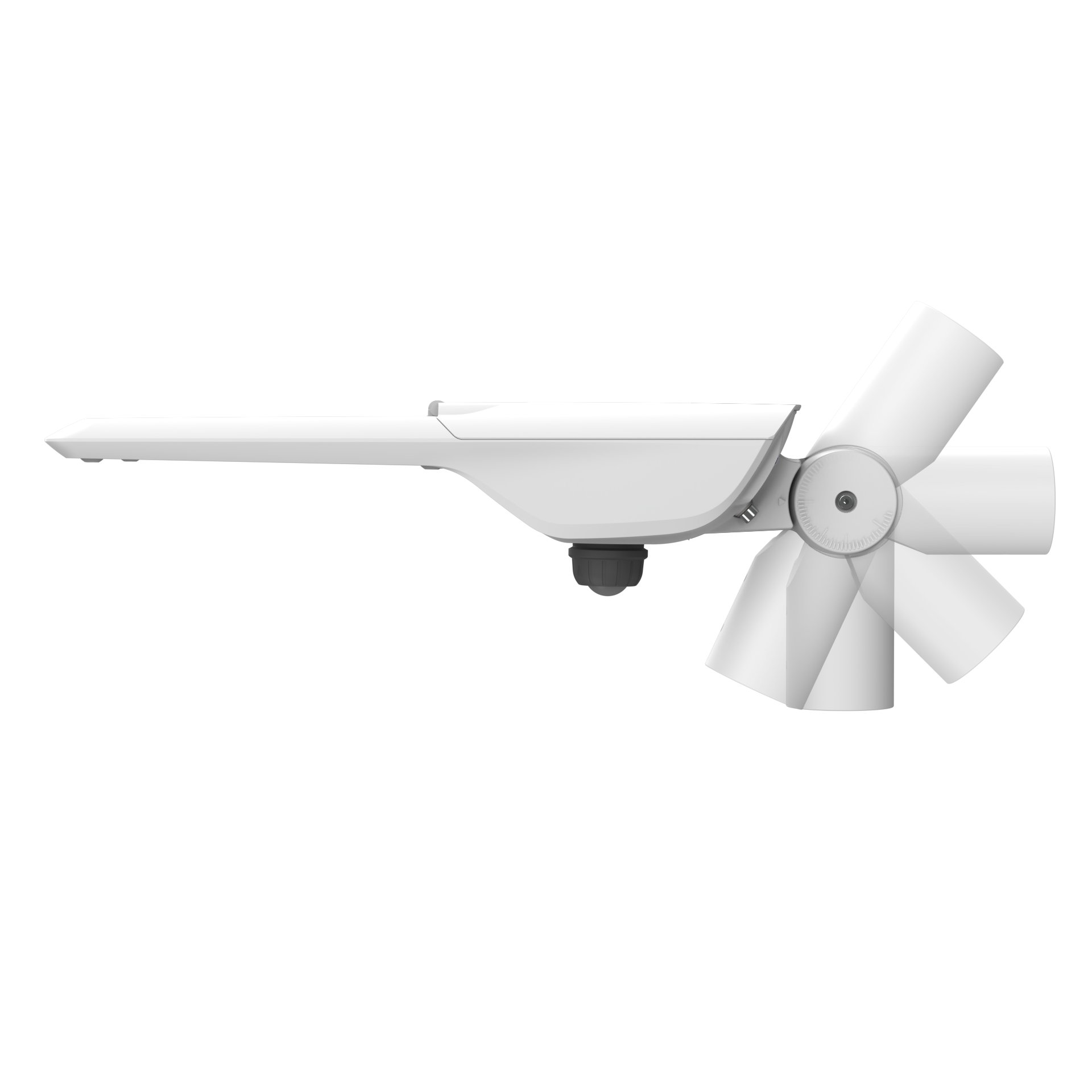

luminaire avec détecteur de mouvement (extension d'index: .870 / .871 / .872) - disponible en standard avec une poignée réglable de ø60mm avec une plage de réglage de -110° à +55°/-20° à +145°, luminaire avec étrier de fixation sur poteau ø76mm (extension d'indice : .829), luminaire avec étrier réglable ø60mm avec plage de réglage de -110° à +55°/-20° à +145° (extension d'indice : .867), luminaire avec étrier réglable ø76mm avec plage de réglage de -110° à +55°/-20° à +145° (extension d'indice : .876)

Informations supplémentaires

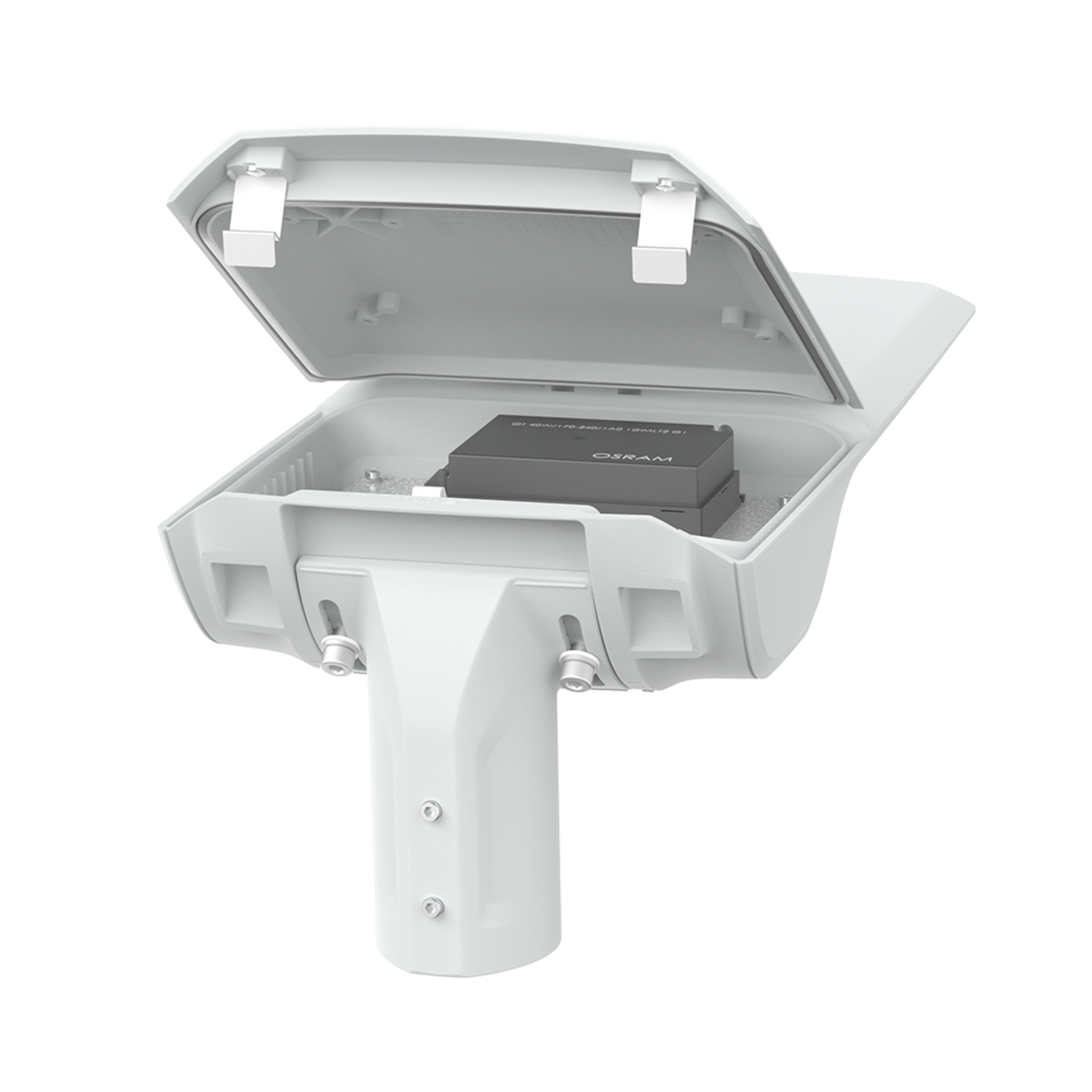

accès sans outil au compartiment de l'alimentation électrique au moyen de clips

Autres remarques

le poteau et la perche ne font pas partie du luminaire

Durée L90B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxH	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
543x248x102	50	1	6.1

Code	Classe de protection	Type d'optique	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	Température de fonctionnement
130752.5L011.010	I	O1	ED	27	3150	117	3000	-40 ... +50
130752.5L011.020	I	O2	ED	27	3100	115	3000	-40 ... +50
130752.5L011.030	I	O3	ED	27	3150	117	3000	-40 ... +50
130752.5L011.040	I	O4	ED	27	3150	117	3000	-40 ... +50
130752.5L011.050	I	O5	ED	27	3200	119	3000	-40 ... +50
130752.5L011.060	I	O6	ED	27	3200	119	3000	-40 ... +50
130752.5L011.070	I	O7	ED	27	3200	119	3000	-40 ... +50
130752.5L011.080	I	O8	ED	27	3150	117	3000	-40 ... +50
130752.5L011.090	I	O9	ED	27	3050	113	3000	-40 ... +50
130752.5L011.100	I	O10	ED	27	3200	119	3000	-40 ... +50

Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
