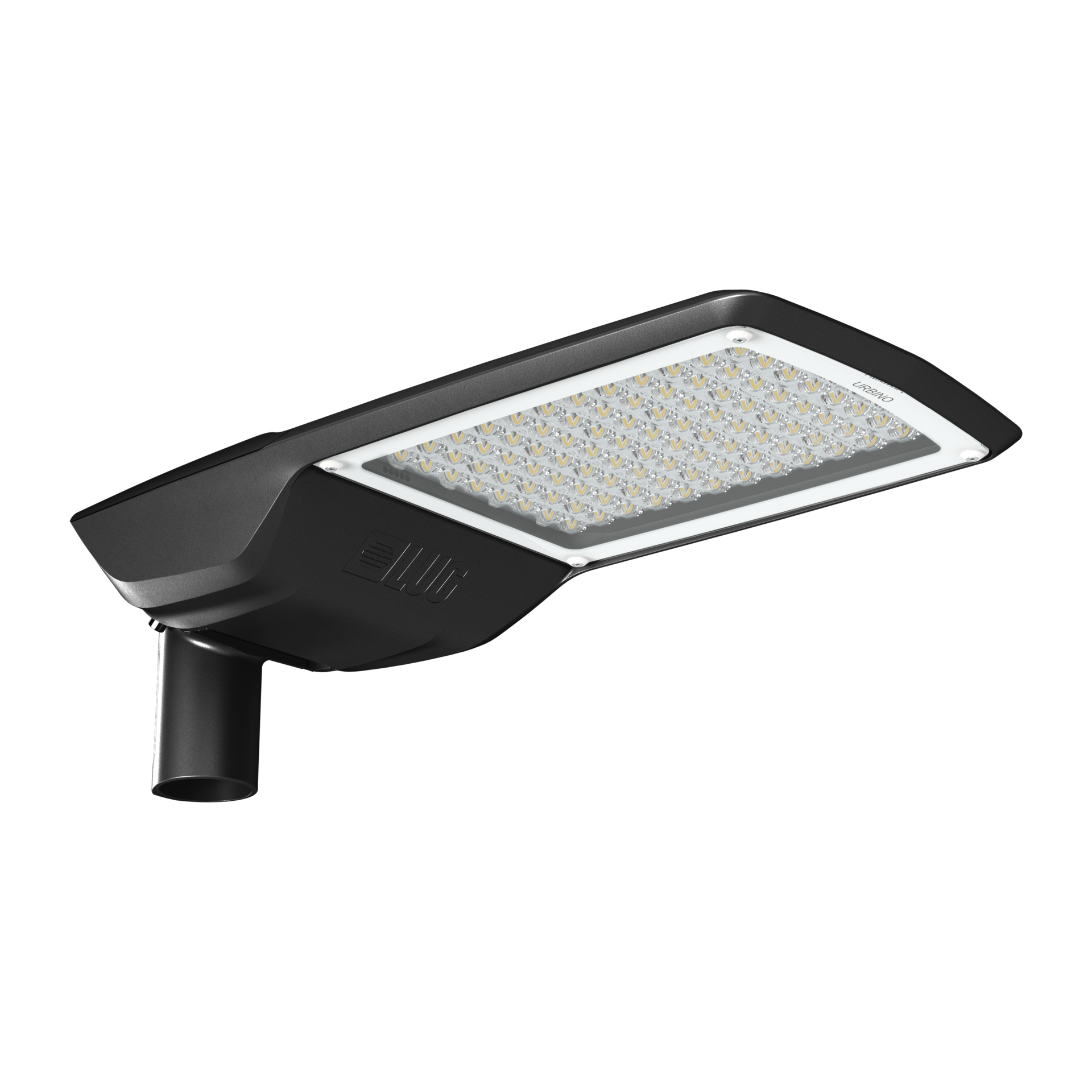

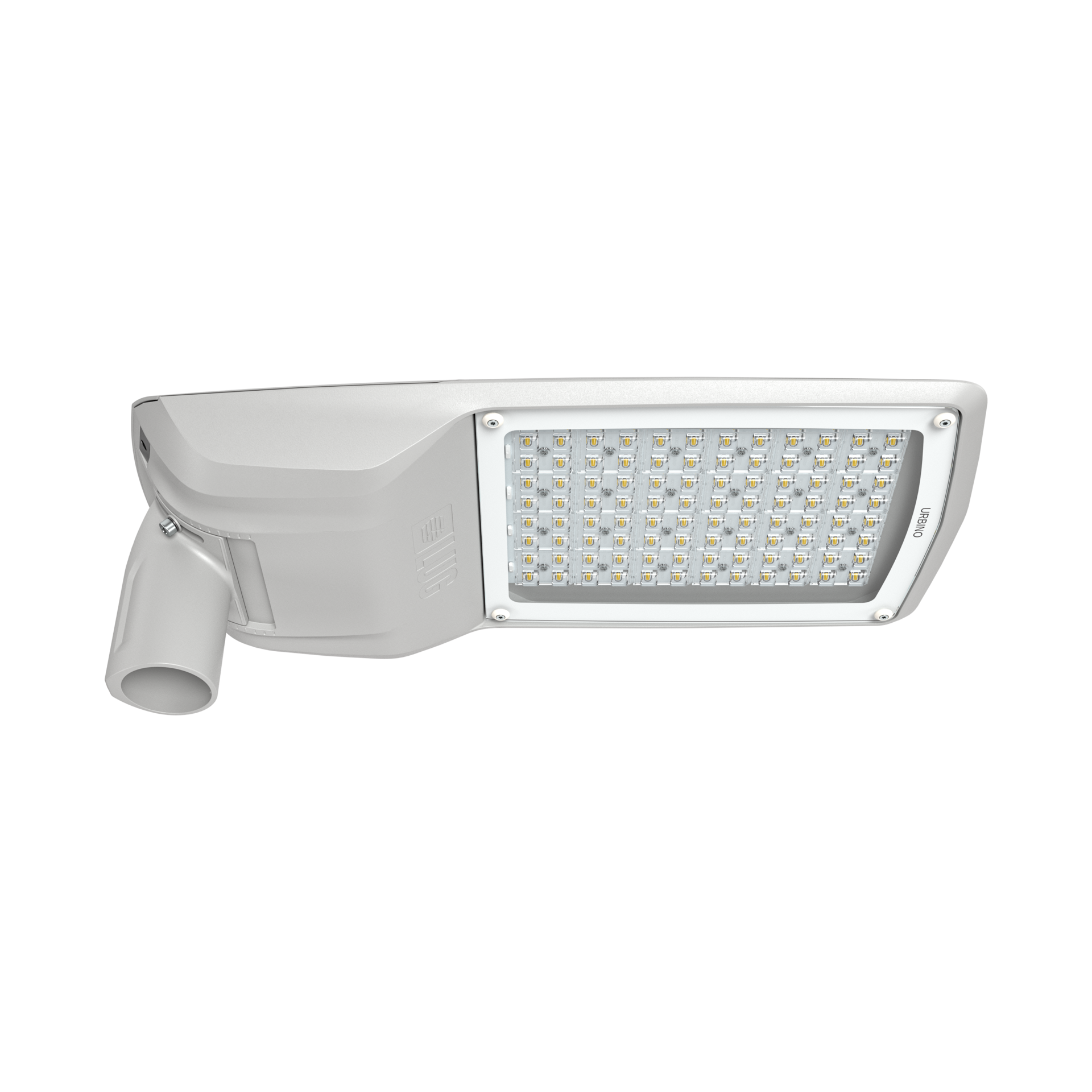

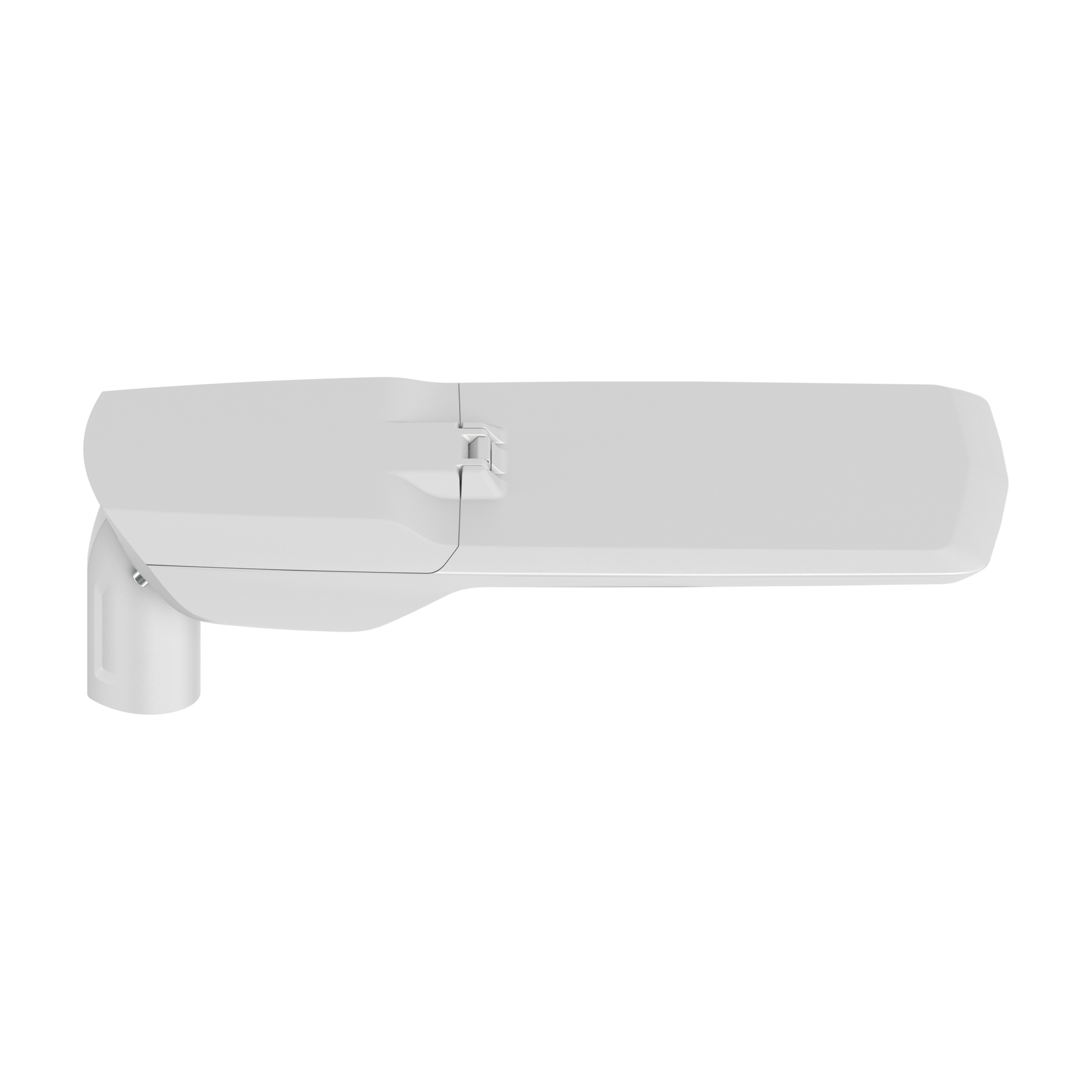

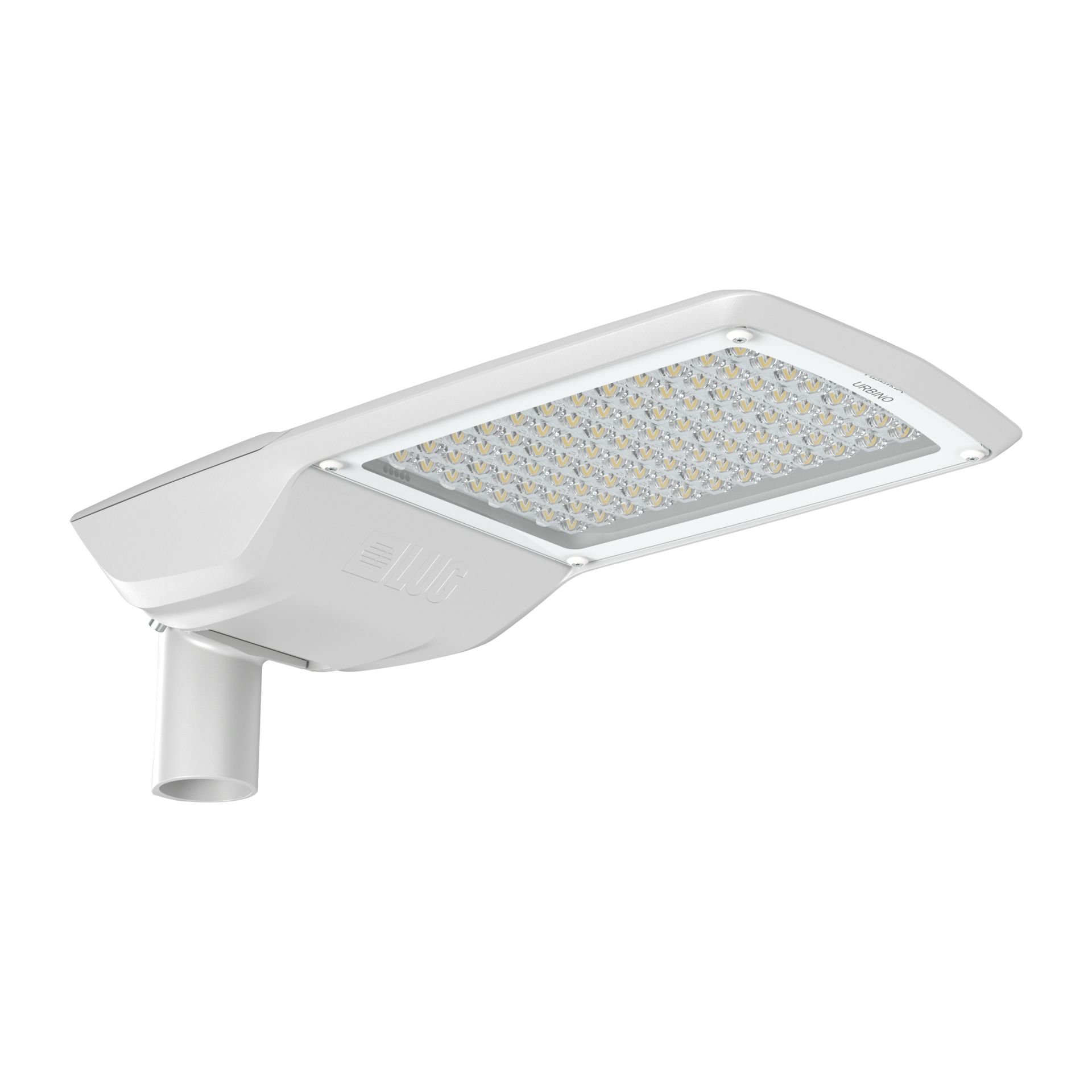

Luminaire de rue professionnel pour des sources lumineuses LED.
Haute efficacité jusqu'à 154 lm/W
Contrôle éclairement
Design moderne
fiabilité
Application
boulevards, espaces publics, l'eclairage des zones, les routes nationales/ départementales, les routes urbaines, les voies communales, les zones résidentielles, parkings, passages pour piétons, pistes cyclables, promenades
Disponible sur demande
10kV protection contre les surtensions, CLO, DIM 1..10V, NTC, Température de couleur - 5700K, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans, interrupteur à couteau, version avec une résistance accrue à la corrosion selon la classe C5
Plage de flux lumineux
9750 - 30700 [lm]
Température de couleur variable
2200 - 4000 [K]
Données mécaniques
Montage

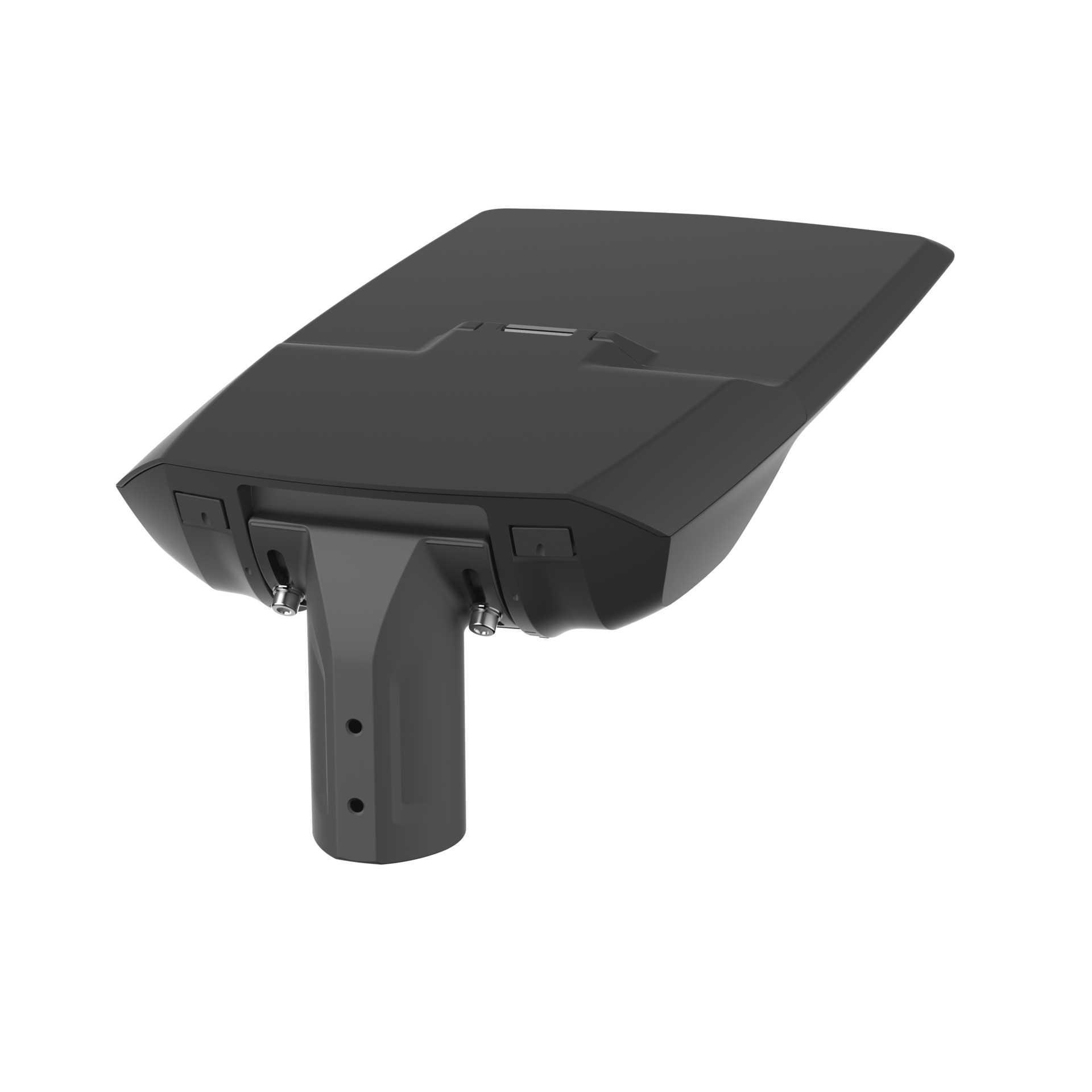

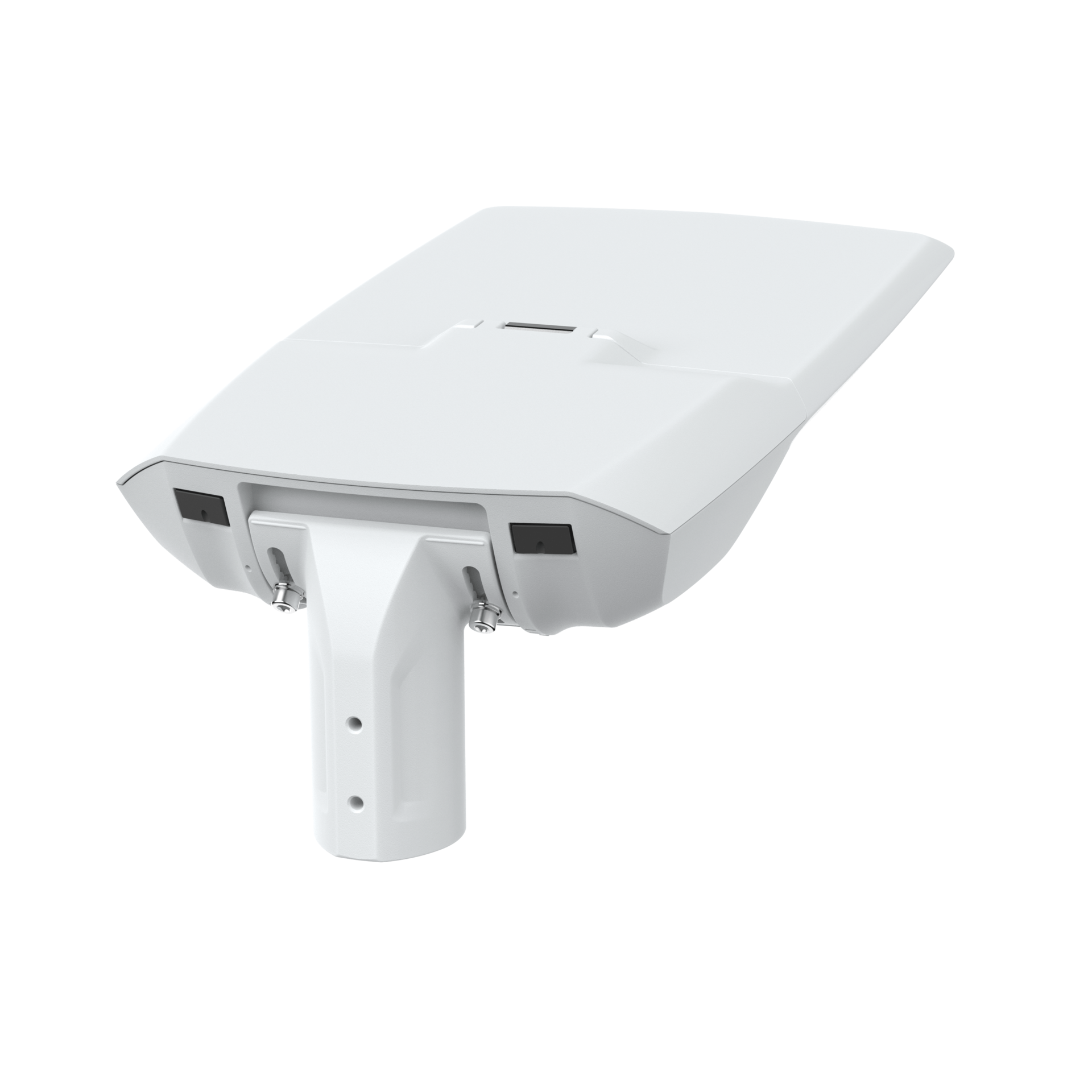

sur un pilier ø40-60mm, sur un pilier ø76mm - modification .829, sur un potance ø40-60mm, sur un potance ø76mm - modification .829
Couleur du luminaire
graphite, gris
Température de fonctionnement
-40 ... +50
RAL
7035
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.045 m²
Type
Version PLUS - Optiques O62, O63, O64, O65, O66, O67, O68, O69, O70, O71, O86, O87, O98, O99, Version PLUS - Optiques O73, O74, O75, O76, O77, O78, O79, O80, O81, O82, O96, O97, Version PLUS - Optiques O93, O94, O95
Données électriques
Efficacité d'alimentation
≤90%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
101 - 205
Le courant de sortie [mA]
700, 1050
Type d'équipement
DALI, ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
4 - 7
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
8 - 12
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
13 - 19
Données optiques
Façon d'éclairage
direct
Type d'optique
O62 - les routes nationales/ départementales, O63 - les voies communales, O64 - les routes urbaines, O65 - les zones résidentielles, O66 - les passages piéton côté gauche, O67 - les passages piéton côté droite, O68 - l'eclairage des zones (p.ex. les parkings), O69 - les voies communales et les routes urbaines, O70 - pour les surfaces humides, O71 - pour l'éclairage routier, O73 - les routes nationales/ départementales, O74 - les voies communales, O75 - les routes urbaines, O76 - les zones résidentielles, O77 - les passages piéton côté gauche, O78 - les passages piéton côté droite, O79 - l'eclairage des zones (p.ex. les parkings), O80 - les voies communales et les routes urbaines, O81 - pour les surfaces humides, O82 - pour l'éclairage routier, O86 - pour l'éclairage routier, O87 - pour l'éclairage routier, O93 - pour l'éclairage routier, O94 - pour l'éclairage routier, O95 - pour l'éclairage routier, O96 - pour l'éclairage routier, O97 - pour l'éclairage routier, O98 - pour l'éclairage routier, O99 - pour l'éclairage routier
Diffuseur
verre trempé
Température de couleur [K]
2200, 2700, 3000, 4000
CRI/Ra
>70
Les démarches de MacAdam
5
ULOR / DLOR
0% / 100%
Lumen OUT [lm]
9750 - 30700
Efficacité [lm/W]
83 - 154
Groupe de risque photobiologique
RG1
Nombre de LED
48, 96
Données générales
Équipement complémentaire

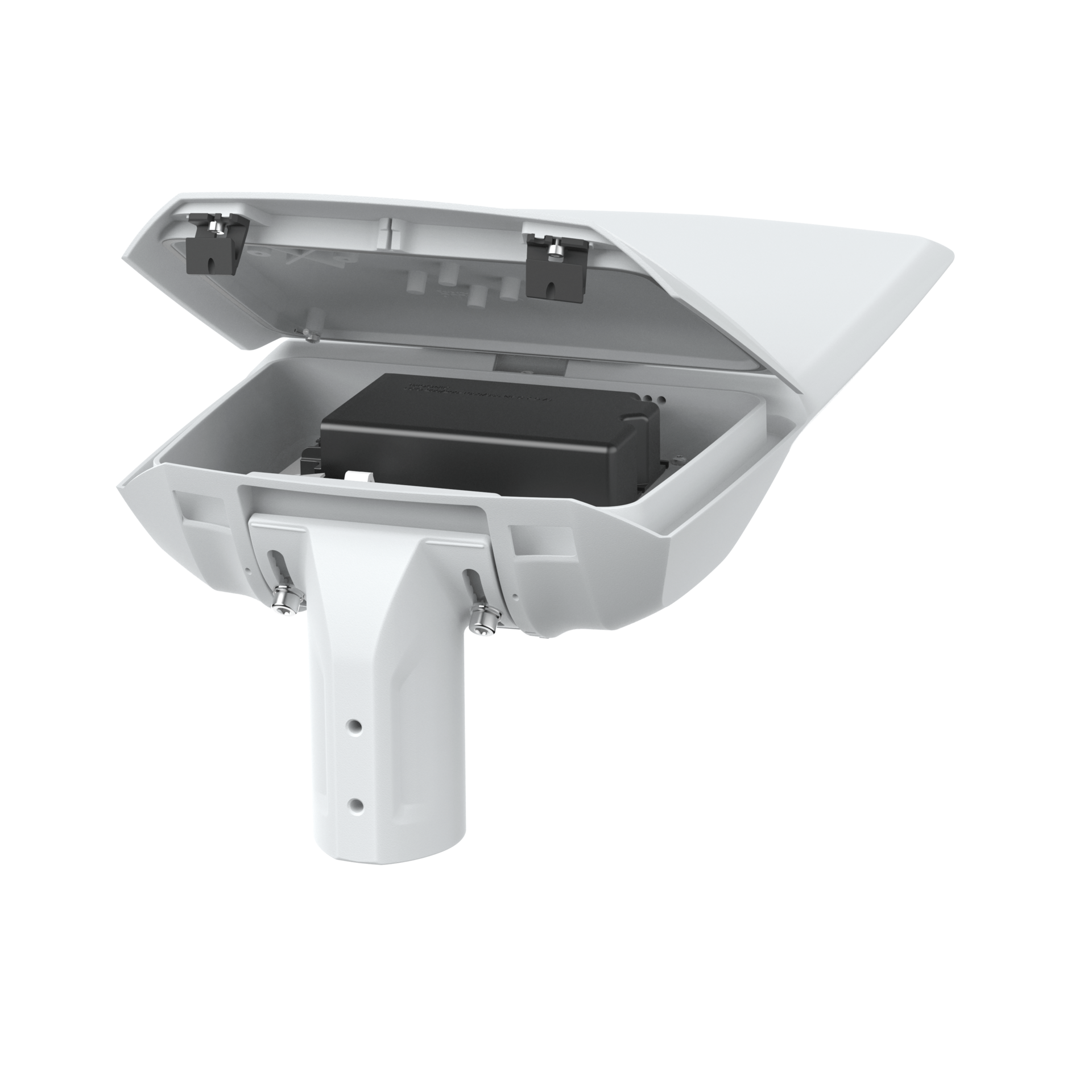

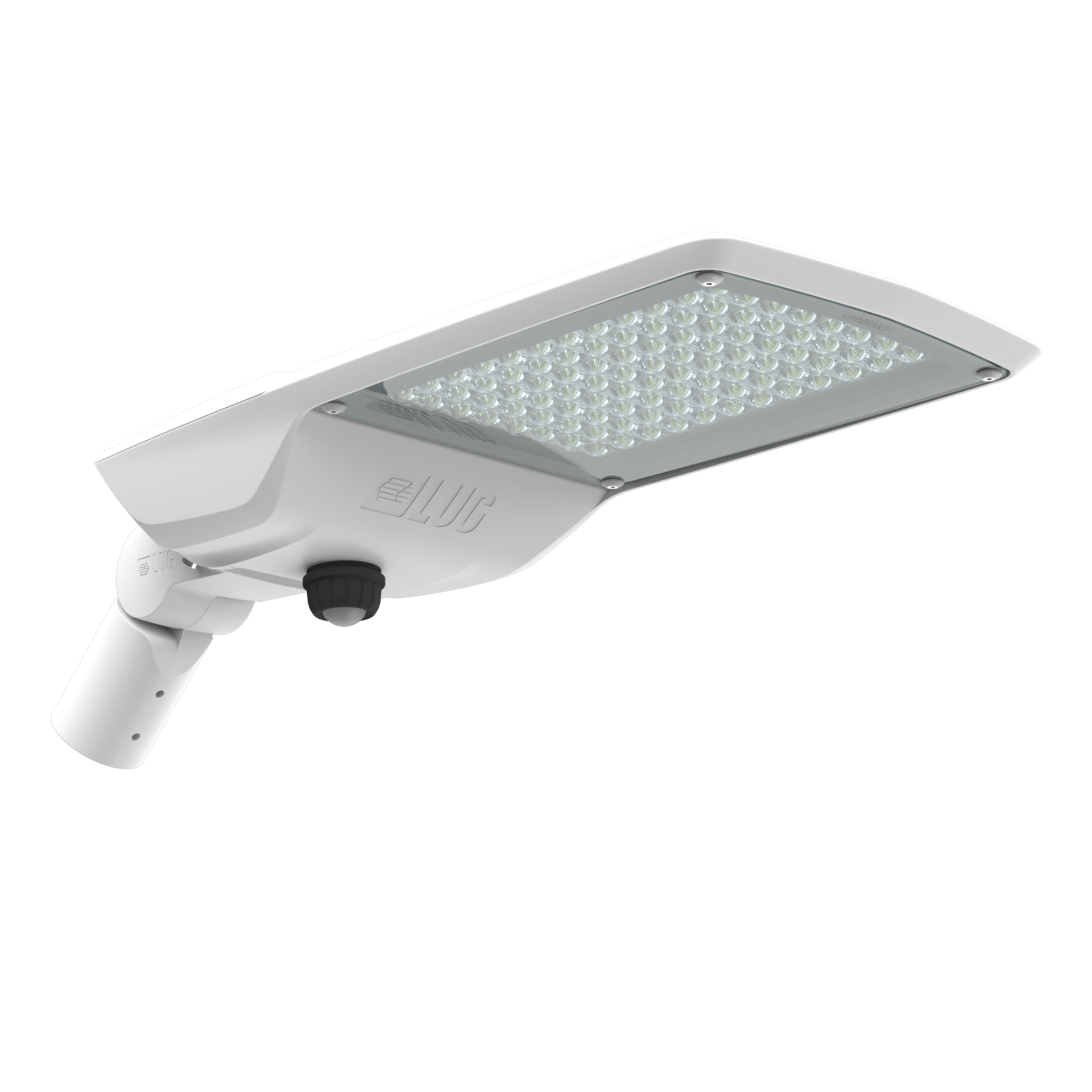

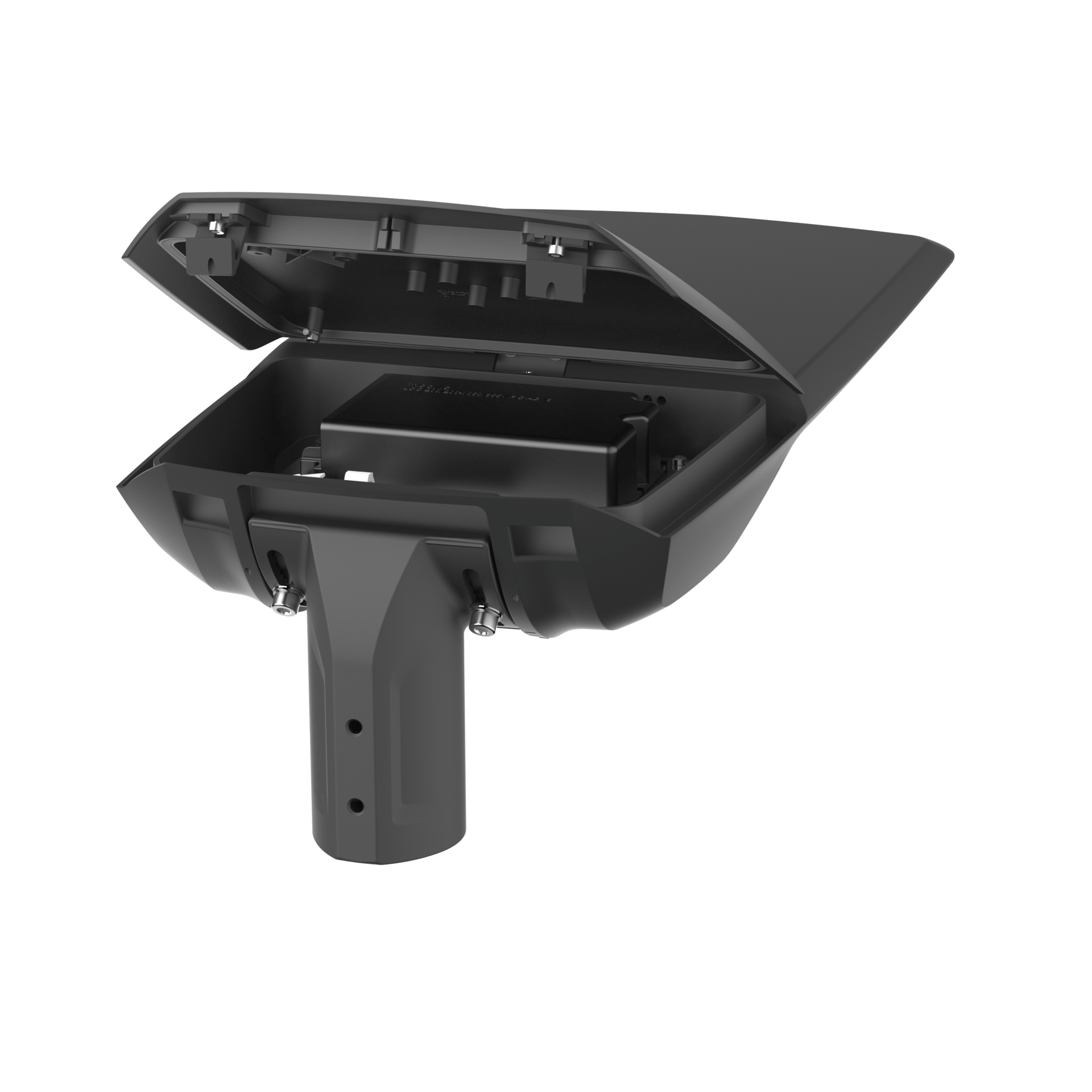

accès sans outil au compartiment d'alimentation grâce à des clips (extension de l'index : .865), protection anti-corrosive supplémentaire (extension d'index: .985), luminaire avec support pour montage sur un pilier de ø76mm (extension d'index: .829), luminaire avec détecteur de mouvement (extension d'index: .870 / .871 / .872) - disponible en standard avec une poignée réglable de ø60mm avec une plage de réglage de -110° à +55°/-20° à +145°, support réglable ø60mm avec une plage de réglage de -110° à +55°/-20° à +145° (extension d'index: .867)
Informations supplémentaires
Réglage de l'inclinaison saut: -15° à +15° (tous les 5°), IRC/Ra >70
Autres remarques
le poteau et la perche ne font pas partie du luminaire
Durée L90B10
100 000 h
Garantie
5 ans
Dimensions
Dimensions [mm] LxWxH
Dimensions de découpe [mm] ØS
Quantité par palette
Quantité dans l'emballage
Poids net [kg]
670x320x105
60
20
1
10.3
X
Variantes disponibles
Comparer
Code
Classe de protection
Type d'optique
Type d'équipement
Puissance luminaire [W]
Lumen OUT [lm]
Efficacité [lm/W]
Température de couleur [K]
Température de fonctionnement
130222.3L031.381
I
O62 - les routes nationales/ départementales
DALI
103
12750
124
2700
-40 ... +50
130222.3L031.391
I
O63 - les voies communales
DALI
103
12600
122
2700
-40 ... +50
130222.3L031.401
I
O64 - les routes urbaines
DALI
103
12650
123
2700
-40 ... +50
130222.3L031.411
I
O65 - les zones résidentielles
DALI
103
12700
123
2700
-40 ... +50
130222.3L031.421
I
O66 - les passages piéton côté gauche
DALI
103
12900
125
2700
-40 ... +50
130222.3L031.431
I
O67 - les passages piéton côté droite
DALI
103
12900
125
2700
-40 ... +50
130222.3L031.441
I
O68 - l'eclairage des zones (p.ex. les parkings)
DALI
103
12700
123
2700
-40 ... +50
130222.3L031.451
I
O69 - les voies communales et les routes urbaines
DALI
103
12600
122
2700
-40 ... +50
130222.3L031.461
I
O70 - pour les surfaces humides
DALI
103
12650
123
2700
-40 ... +50
130222.3L031.471
I
O71 - pour l'éclairage routier
DALI
103
12250
119
2700
-40 ... +50
Comparer avec les éléments sélectionnés
Affiché 10 / 2640
Afficher tout
Veuillez noter que le luminaire standard n'est pas destiné à être utilisé dans un environnement avec une catégorie de corrosivité accrue. L'utilisation du luminaire pour travailler dans un environnement pour lequel une protection supplémentaire contre la corrosion est nécessaire nécessite l'utilisation d'un index avec l'extension .985 (sur demande). Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire. Tolérance flux lumineux +/- 10%. Tolérance de puissance +/- 5%. Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79. Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique. Les paramètres de la fiche technique sont donnés pour Ta=25°C. Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur. Tolérance de la température de couleur +/- 5%.
