LUGTRACK EVO LED

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact

Autres paramètres disponibles Voir les variantes

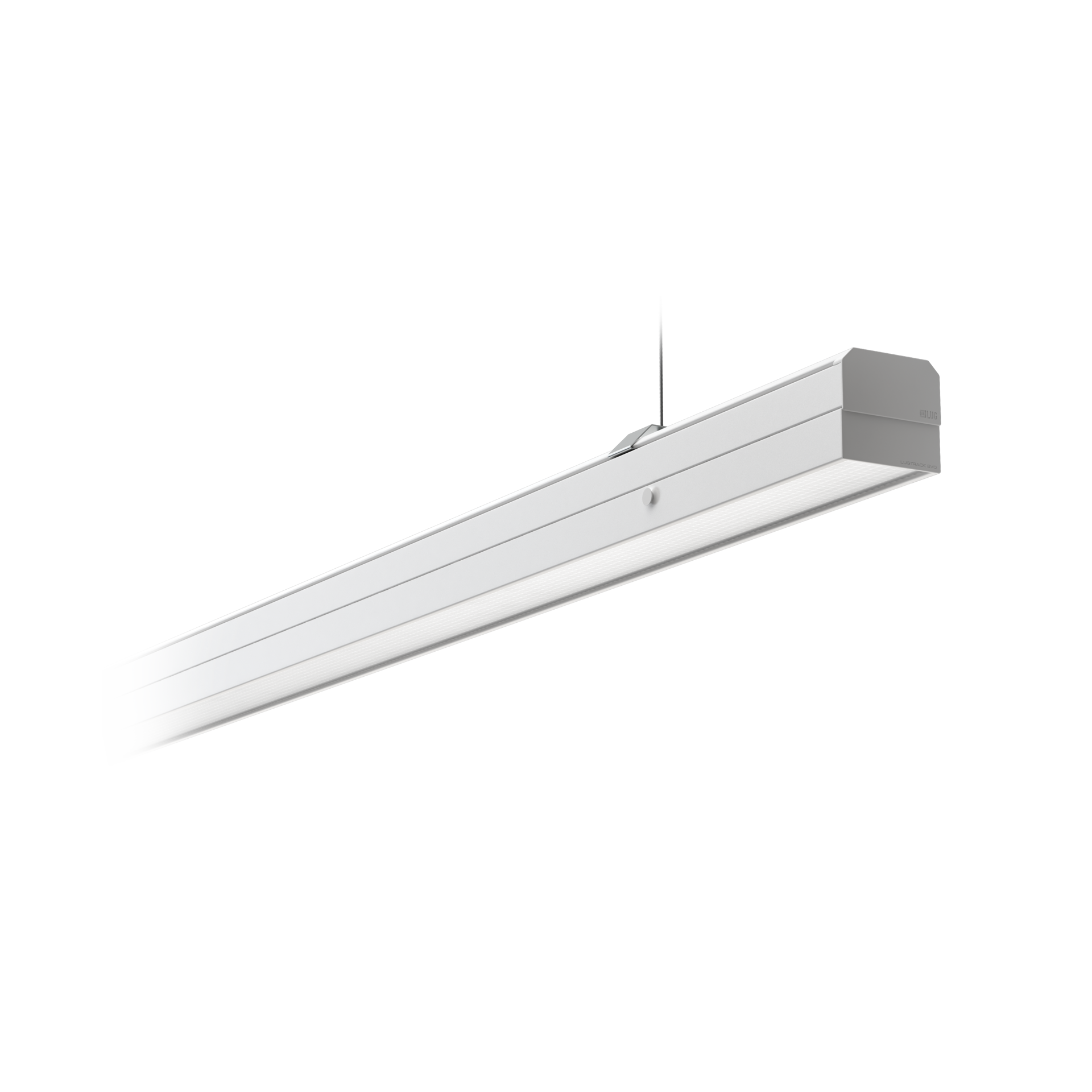

LUGTRACK EVO LED

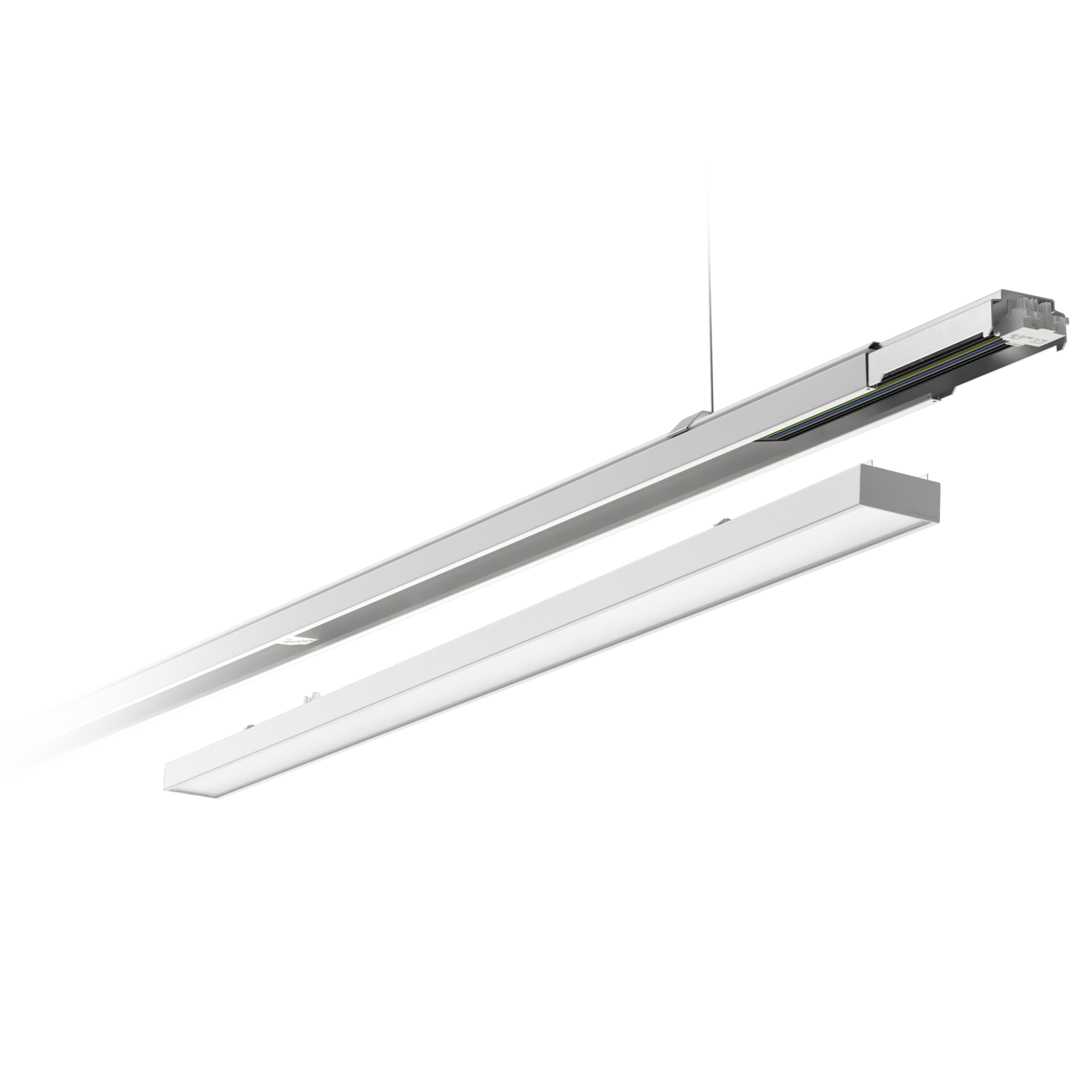

Luminaire LED moderne pour un montage rapide; la construction du luminaire permet une connexion rapide et facile à de longs systèmes d'éclairage, avec des modules d'éclairage facilement interchangeables.

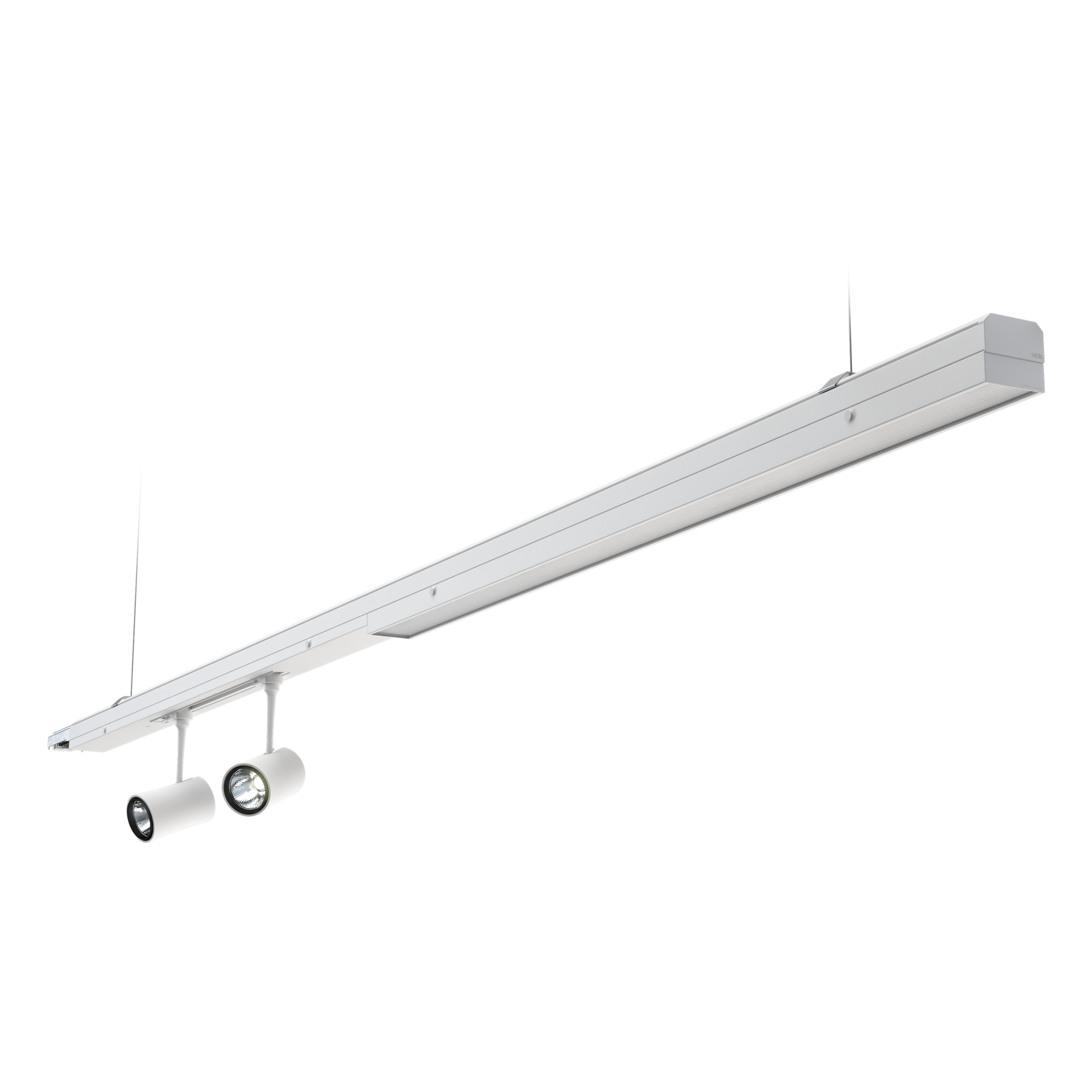

Possibilité d'attacher le projecteur

Désign universel

Parfait pour l'éclairage de détail

Montage rapide et facile

Installation simple par une seule personne

Application

centres logistiques, chemin, entrepôts, entrepôts, halles de production, supermarchés

Plage de flux lumineux

4100 - 10150 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage

suspendu, montés en surface

Longueur [mm]

1435

Couleur du luminaire

blanc

Température de fonctionnement

0 ... +40, 0 ... +45, 0 ... +50, 0 ... +55

RAL

9003

Corps

acier revêtu

Type

Module optique

Données électriques

Efficacité d'alimentation

≤92%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

31 - 70

Le courant de sortie [mA]

125-550, 350, 420

Type d'équipement

DALI, ED

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

16 - 35

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

26 - 56

Données optiques

Façon d'éclairage

direct

Type d'optique

diffuseur - plexiglas microprismatique (MPRM), diffuseur - plexiglas opale (PLX)

Diffuseur

acrylique (PMMA)

Température de couleur [K]

3000, 4000

CRI/Ra

≥80

ULOR / DLOR

0% / 100%

Lumen OUT [lm]

4100 - 10150

Efficacité [lm/W]

124 - 145

Groupe de risque photobiologique

RG1

Données générales

Informations supplémentaires

rail de support en tôle revêtue de tapis RAL 9003; disponible avec câblage traversant à 5 et 7 pôles; gril

Autres remarques

pour alimenter chaque chaîne de lumière, un kit de démarrage doit être commandé; selon le type d'assemblage, sélectionnez et commandez le support de montage approprié (accessoires)

Durée L80B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxH	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
1435x75x33	180	1	2.5

Variantes disponibles

Code	Type d'équipement	Type d'optique	IK	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
080151.3L01.11	DALI	diffuseur - plexiglas opale (PLX)	IK04	33	4100	124	3000	≥80	0 ... +55
080151.3L01.12	DALI	diffuseur - plexiglas microprismatique (MPRM)	IK04	33	4200	127	3000	≥80	0 ... +55
080151.3L02.11	DALI	diffuseur - plexiglas opale (PLX)	IK04	33	4100	124	4000	≥80	0 ... +55
080151.3L02.12	DALI	diffuseur - plexiglas microprismatique (MPRM)	IK04	33	4200	127	4000	≥80	0 ... +55
080151.3L03.11	DALI	diffuseur - plexiglas opale (PLX)	IK04	42	5300	126	3000	≥80	0 ... +50
080151.3L03.12	DALI	diffuseur - plexiglas microprismatique (MPRM)	IK04	42	5550	132	3000	≥80	0 ... +50
080151.3L04.11	DALI	diffuseur - plexiglas opale (PLX)	IK04	42	5300	126	4000	≥80	0 ... +50
080151.3L04.12	DALI	diffuseur - plexiglas microprismatique (MPRM)	IK04	42	5550	132	4000	≥80	0 ... +50
080151.3L05.11	DALI	diffuseur - plexiglas opale (PLX)	IK04	70	9750	139	3000	≥80	0 ... +40
080151.3L05.12	DALI	diffuseur - plexiglas microprismatique (MPRM)	IK04	70	10150	145	3000	≥80	0 ... +40

Comparer avec les éléments sélectionnés

Affiché 10 / 24

Afficher tout

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
