LUG - LUGTRACK EVO LED Z SOCZEWKAMI - Lignes d'assemblage rapide

LUGTRACK EVO LED Z SOCZEWKAMI

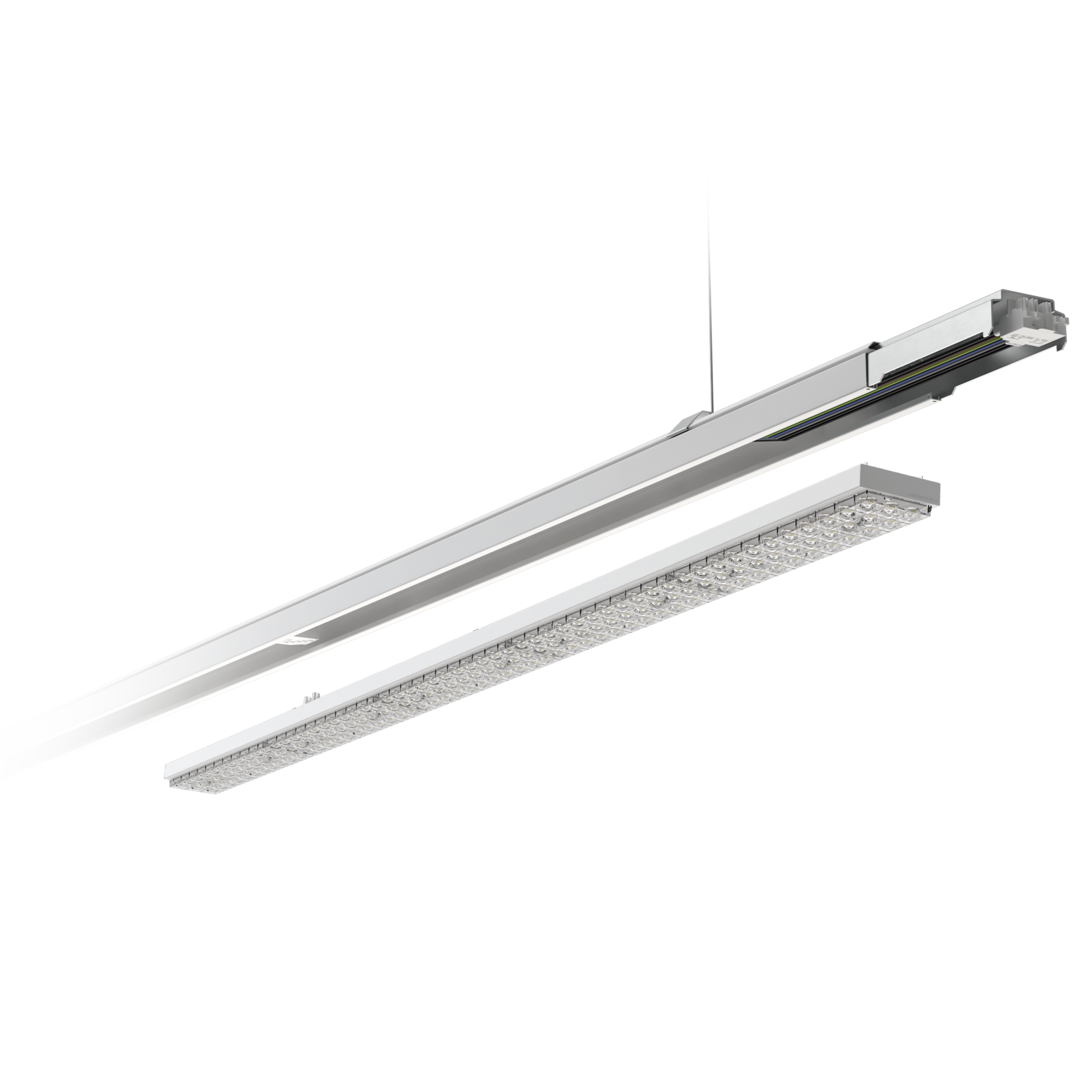

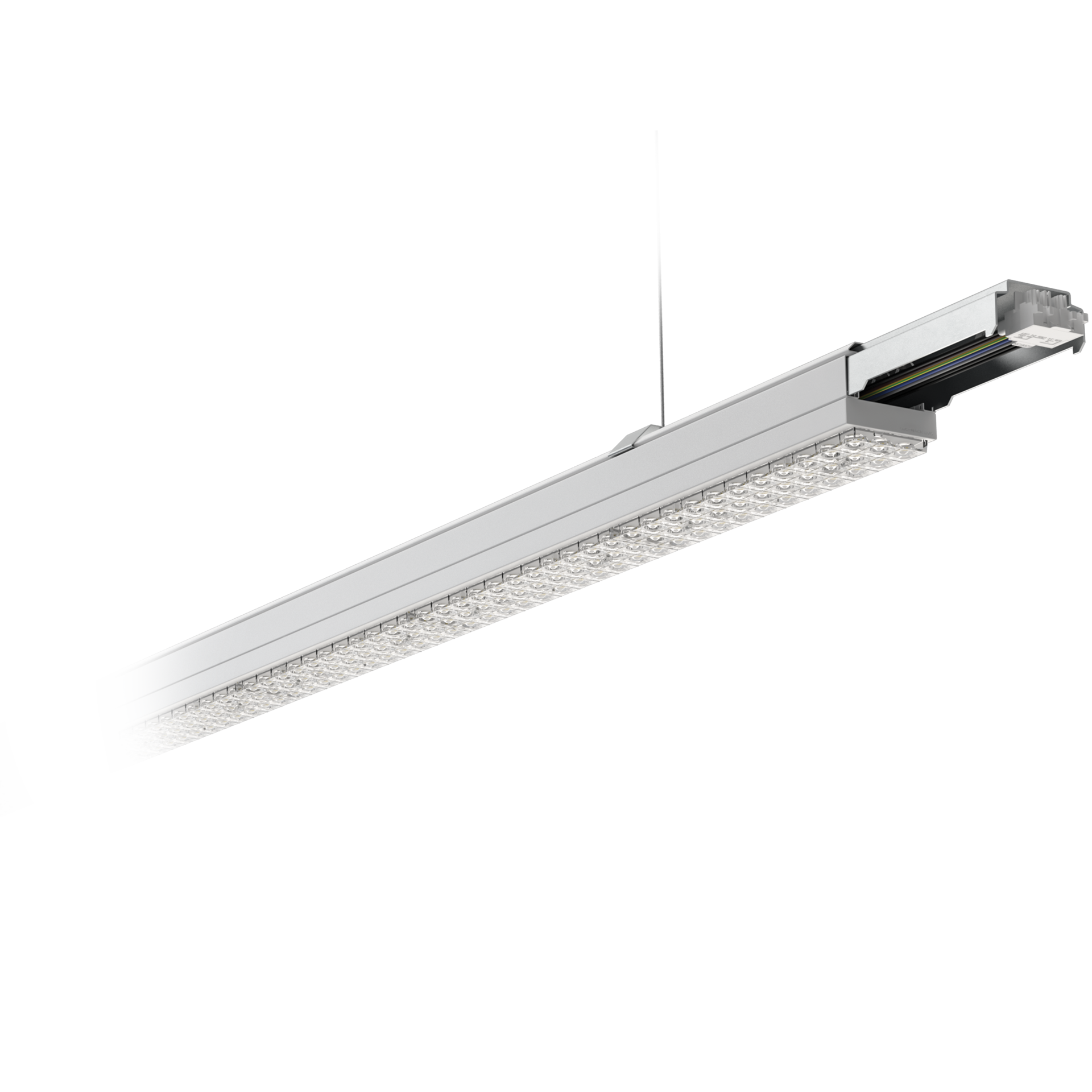

Luminaire LED moderne pour un montage rapide; la construction du luminaire permet une connexion rapide et facile à de longs systèmes d'éclairage, avec des modules d'éclairage facilement interchangeables.

Haute efficacité jusqu'à 142 lm/W

Possibilité d'attacher le projecteur

Désign universel

Parfait pour l'éclairage de détail

Montage rapide et facile

Installation simple par une seule personne

Application

centres logistiques, chemin, entrepôts, entrepôts, halles de production, supermarchés

Plage de flux lumineux

6100 - 9300 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage

suspendu, montés en surface

Longueur [mm]

1435

Couleur du luminaire

blanc

Température de fonctionnement

0 ... +40, 0 ... +45, 0 ... +50

RAL

9003

Corps

acier revêtu

Type

Module optique

Données électriques

Efficacité d'alimentation

≤92%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

43 - 71

Le courant de sortie [mA]

125-550, 250

Type d'équipement

DALI, ED

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

Données optiques

Façon d'éclairage

direct

Type d'optique

lentilles moulées par injection - distribution asymétrique de la lumière, lentilles moulées par injection - double distribution de lumière asymétrique, lentilles moulées par injection - large distribution de la lumière 60°, lentilles moulées par injection - répartition de la lumière moyenne 30°, lentilles moulées par injection - très large répartition de la lumière 90°

Température de couleur [K]

3000, 4000

Angle de faisceau

30°, 60°, 90°

CRI/Ra

≥80

ULOR / DLOR

0% / 100%

Lumen OUT [lm]

6100 - 9300

Efficacité [lm/W]

131 - 142

Groupe de risque photobiologique

RG1

Données générales

Informations supplémentaires

rail de support en tôle revêtue de tapis RAL 9003; disponible avec câblage traversant à 5 et 7 pôles; gril

Autres remarques

pour alimenter chaque chaîne de lumière, un kit de démarrage doit être commandé; selon le type d'assemblage, sélectionnez et commandez le support de montage approprié (accessoires)

Durée L80B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxH	Quantité par palette	Poids net [kg]
1435x75x30	180		2.2
1435x75x30	180		2.5

Code	Type d'équipement	Angle de faisceau	Répartition de la lumière	IK	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
080161.3L01.111	DALI	30°	symétrique-moyen	IK04	71	9300	131	3000	≥80	0 ... +45
080161.3L01.121	DALI	60°	symétrique-ample	IK04	71	9300	131	3000	≥80	0 ... +45
080161.3L01.131	DALI	90°	symétrique-très large	IK04	71	9300	131	3000	≥80	0 ... +45
080161.3L01.141	DALI		asymétrique	IK04	71	9300	131	3000	≥80	0 ... +45
080161.3L01.151	DALI		double asymétrique	IK04	71	9300	131	3000	≥80	0 ... +45
080161.3L02.111	DALI	30°	symétrique-moyen	IK04	71	9300	131	4000	≥80	0 ... +45
080161.3L02.121	DALI	60°	symétrique-ample	IK04	71	9300	131	4000	≥80	0 ... +45
080161.3L02.131	DALI	90°	symétrique-très large	IK04	71	9300	131	4000	≥80	0 ... +45
080161.3L02.141	DALI		asymétrique	IK04	71	9300	131	4000	≥80	0 ... +45
080161.3L02.151	DALI		double asymétrique	IK04	71	9300	131	4000	≥80	0 ... +45

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
