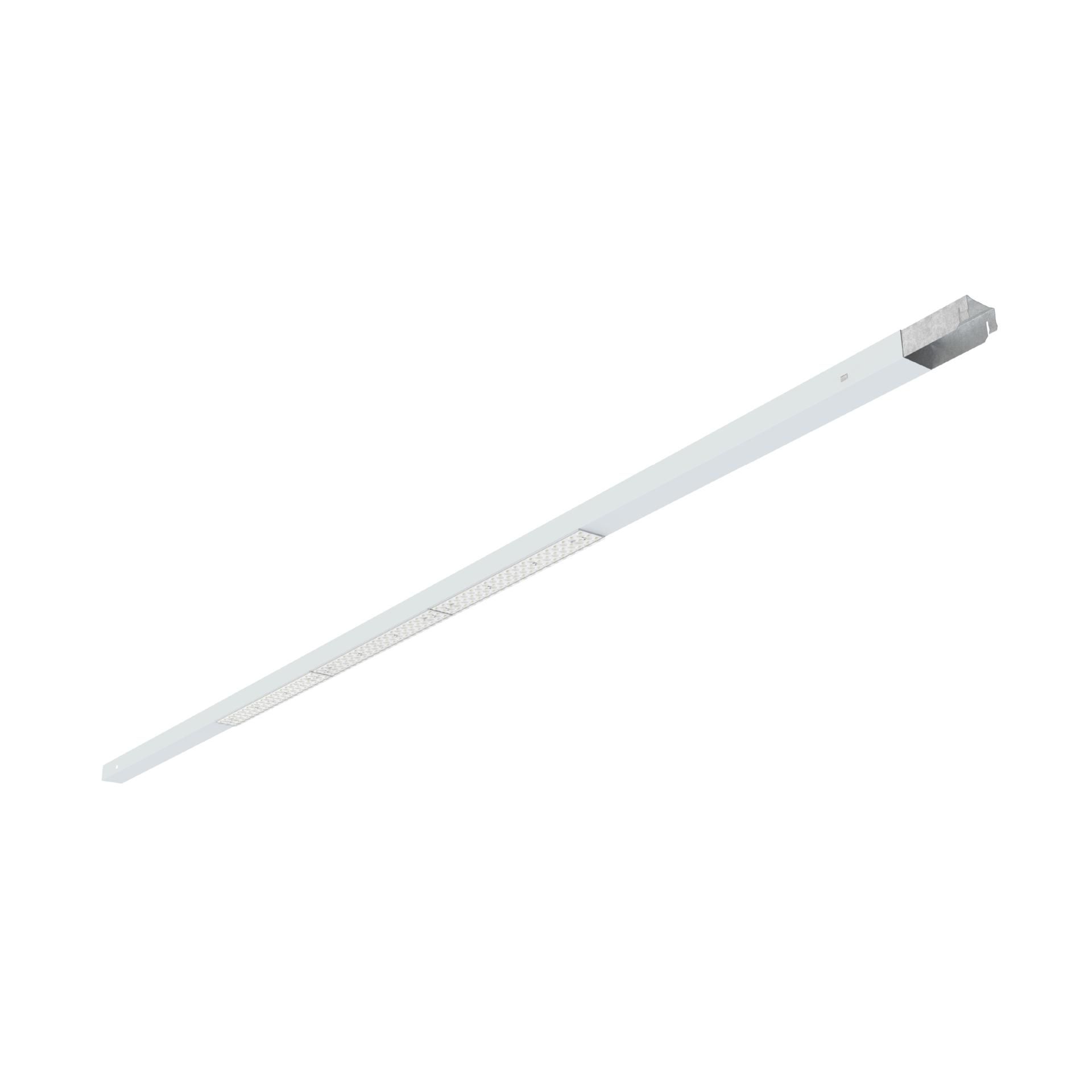

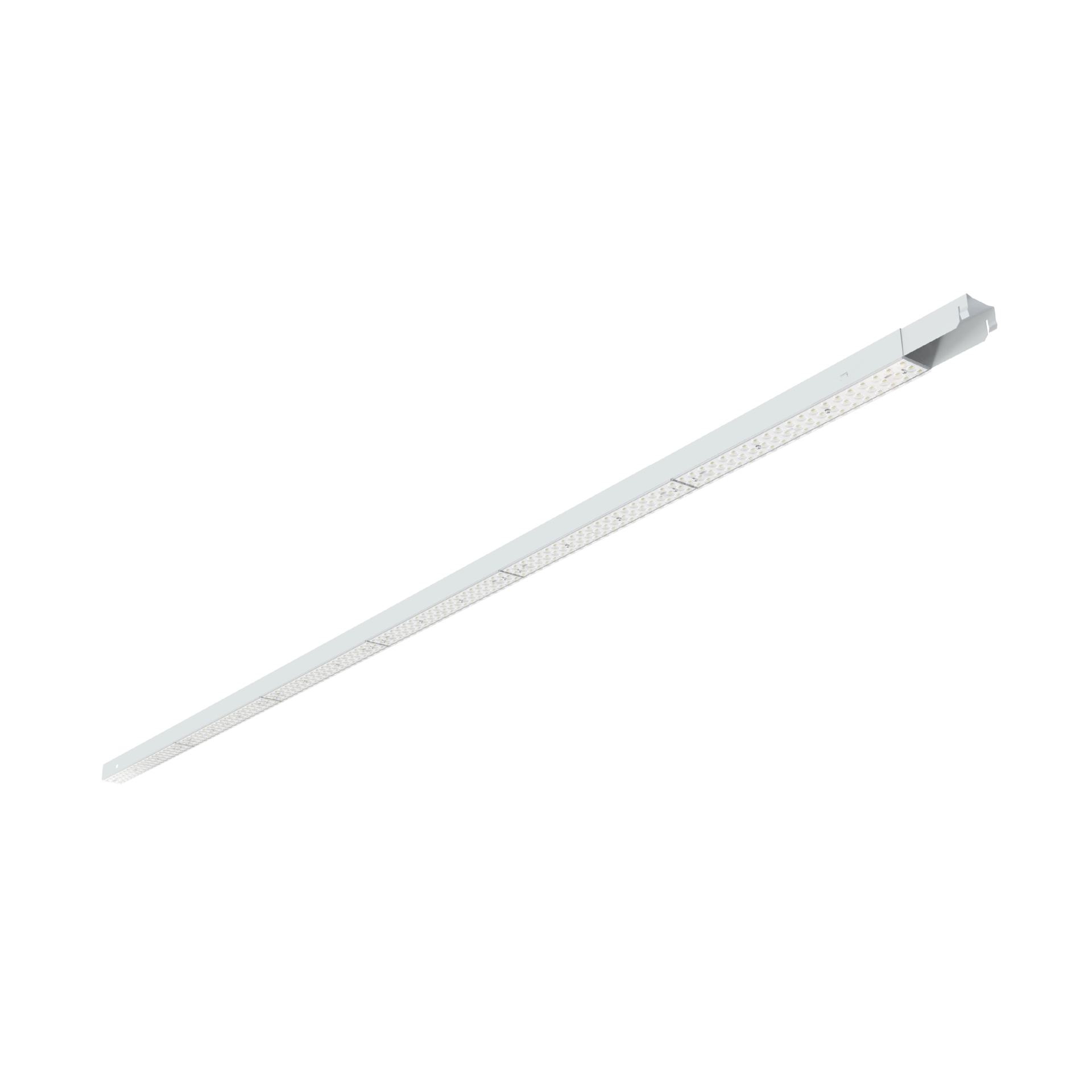

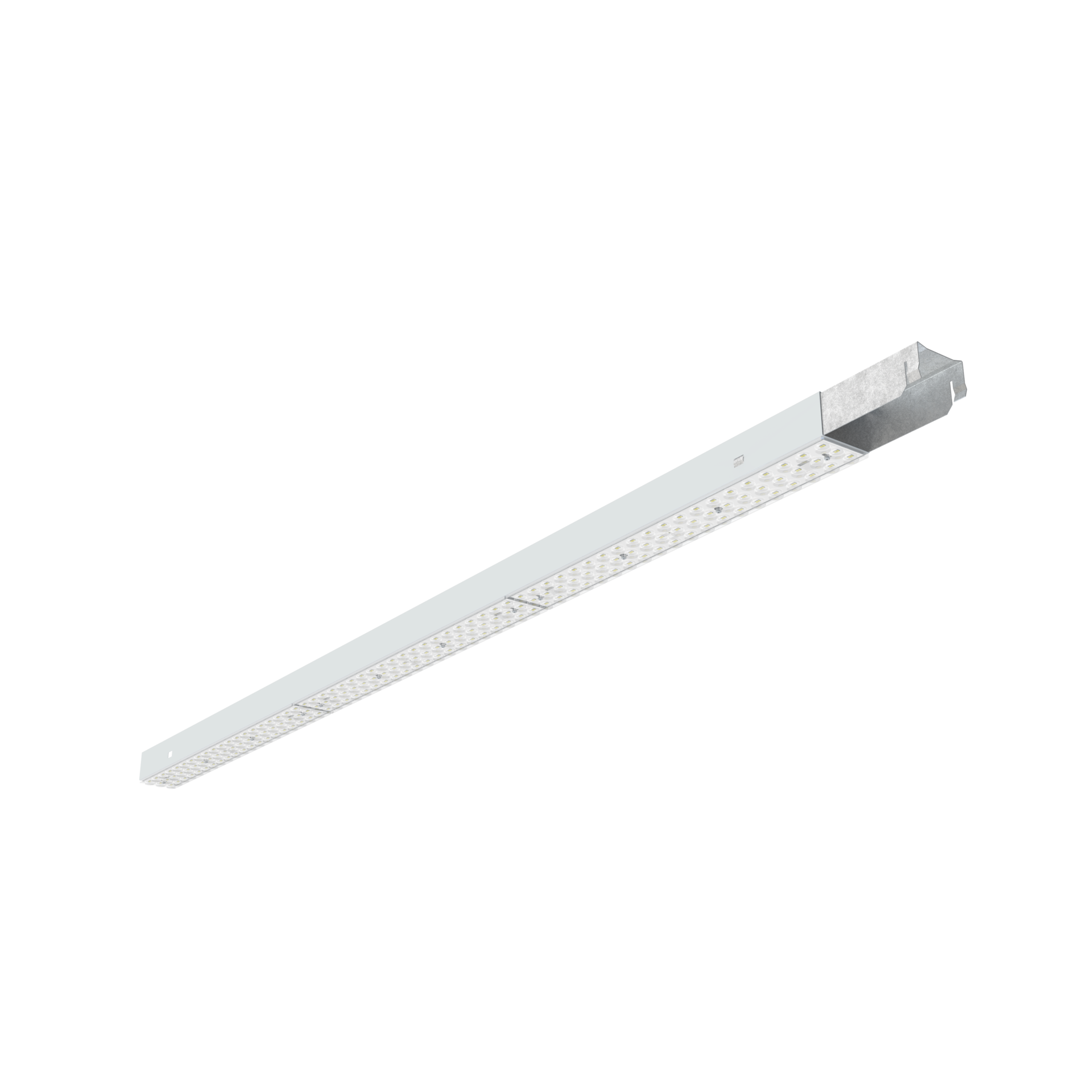

LUGTRACK SLIM LENS
Luminaire moderne pour une installation rapide équipé à LED, le design du luminaire permet une connexion rapide et facile pour de longs chemins lumineux (disponible de 1,5 m et 3 m) livré avec des accessoires permettant le montage sans outils.



Haute efficacité jusqu'à 178 lm/W
Désign universel
Parfait pour l'éclairage de détail
Montage rapide et facile
Contrôle éclairement

Application

centres logistiques, entrepôts, entrepôts, supermarchés

Plage de flux lumineux

9700 - 30200 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage
suspendu, sur la suspension de fil (sur demande)
Longueur [mm]
1500, 3000
Couleur du luminaire
blanc
Détail
blanc
Température de fonctionnement
0 ... +45 (0 ... +35)*, 0 ... +50 (0 ... +40)*
RAL
9010
Corps
acier revêtu
Type
AWReady

Données électriques

Efficacité d'alimentation
≤92%
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
60 - 170
Le courant de sortie [mA]
500
Type d'équipement
DALI, ED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
5 - 11
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
9 - 17
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
27

Données optiques

Façon d'éclairage
direct
Type d'optique
lentille
Température de couleur [K]
4000
Angle de faisceau
110°, 35°x75°, 60°, 90°
CRI/Ra
≥80
Les démarches de MacAdam
3
Lumen OUT [lm]
9700 - 30200
Efficacité [lm/W]
161 - 178
Groupe de risque photobiologique
RG0

Données générales

Autres remarques
Utilisez la liste des accessoires disponibles pour sélectionner le module vide approprié.
Durée L80B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
1500x64x54 156 1 2.05
1500x64x54 156 1 2.3
3000x64x54 156 1 2.5
3000x64x54 156 1 2.75
3000x64x54 156 1 3
3000x64x54 156 1 3.2
3000x64x54 156 1 3.5
X

Variantes disponibles

Code
Type d'équipement
DALI
ED
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Longueur [mm]
Angle de faisceau
110°
35°x75°
60°
90°
Répartition de la lumière
elliptique
symétrique
Effacer les filtres
Comparer Code Type Type d'équipement Longueur [mm] Angle de faisceau Répartition de la lumière Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de fonctionnement
080201.3L01.110 DALI 1500 60° symétrique 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01.120 DALI 1500 90° symétrique 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.130 DALI 1500 110° symétrique 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.140 DALI 1500 35°x75° elliptique 60 9700 162 0 ... +45 (0 ... +35)*
080201.3L01.210 DALI 3000 60° symétrique 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01.220 DALI 3000 90° symétrique 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.230 DALI 3000 110° symétrique 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.240 DALI 3000 35°x75° elliptique 60 9700 162 0 ... +45 (0 ... +35)*
080201.3L01Z.110 AWReady DALI 1500 60° symétrique 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01Z.120 AWReady DALI 1500 90° symétrique 60 10000 167 0 ... +45 (0 ... +35)*
Comparer avec les éléments sélectionnés
Affiché 10 / 104
Afficher tout
* Plage de température de fonctionnement pour le luminaire avec cadre de masquage (valeur entre parenthèses).
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Modèles 3D/2D
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
080201.0000.101

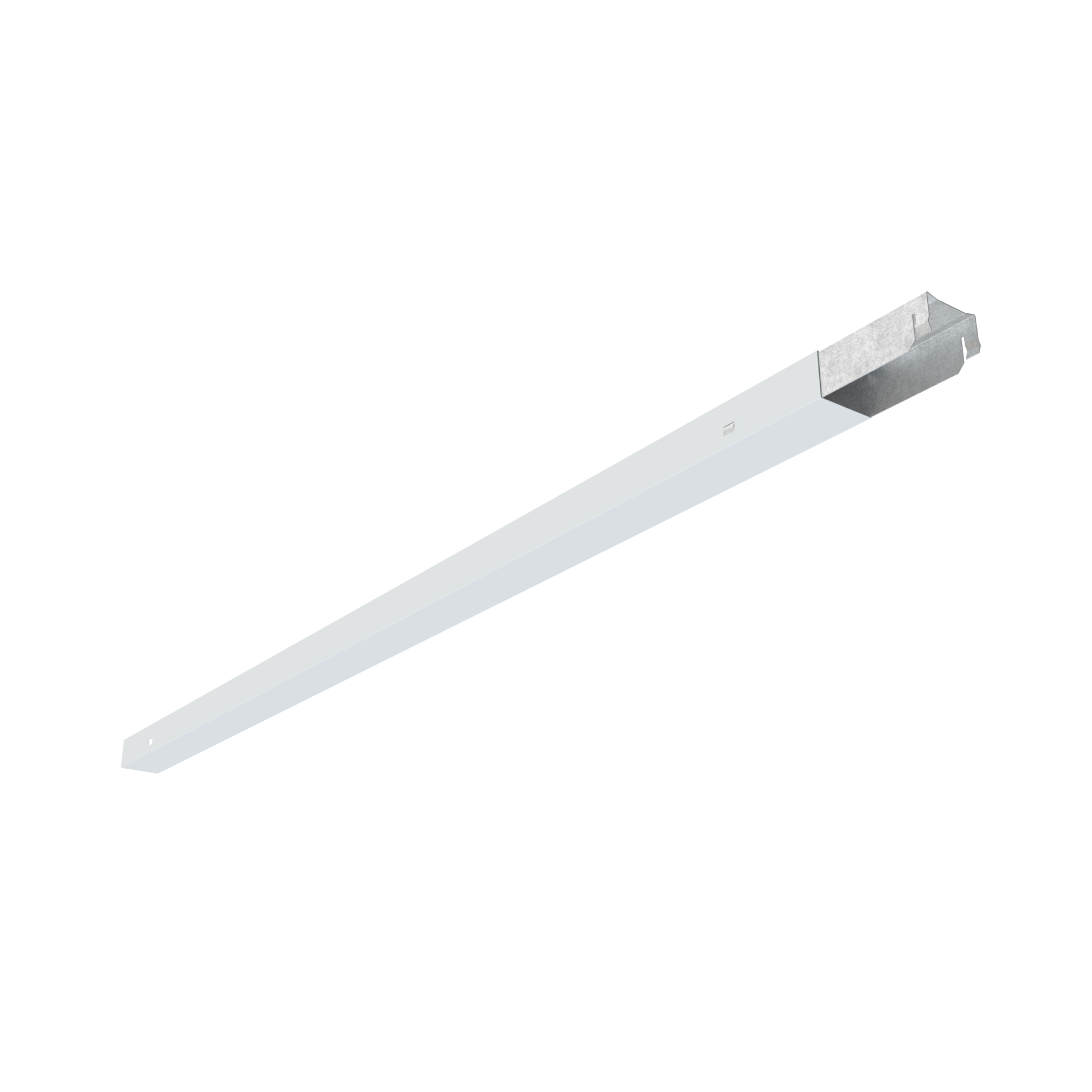

Module vide avec câblage traversan 1500mm 5x2,5 mm² blanc
080201.0000.201
Module vide avec câblage traversan 3000mm 5x2,5 mm² blanc
080201.0000Z.102
Module vide avec câblage traversan AWReady 1500mm 7x2,5 mm² blanc
080201.0000Z.202
Module vide avec câblage traversan AWReady 3000mm 7x2,5 mm² blanc
080201.0000.102
Module vide avec câblage traversan DALI 1500mm 7x2,5 mm² blanc
080201.0000.202
Module vide avec câblage traversan DALI 3000mm 7x2,5 mm² blanc
080201.0000Z.103
Module vide avec câblage traversan DALI AWReady 1500mm 9x2,5 mm² blanc
080201.0000Z.203
Module vide avec câblage traversan DALI AWReady 3000mm 9x2,5 mm² blanc
150111.01296

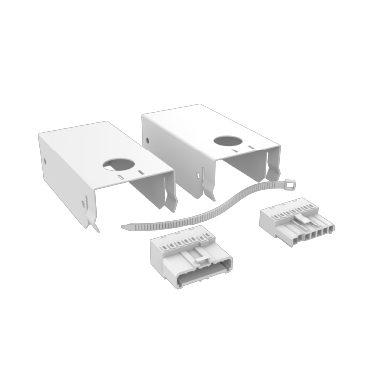

LUGTRACK SLIM LENS STARTER KIT blanc (jeu de connecteurs d'alimentation, 2x embout de module)
150111.01308

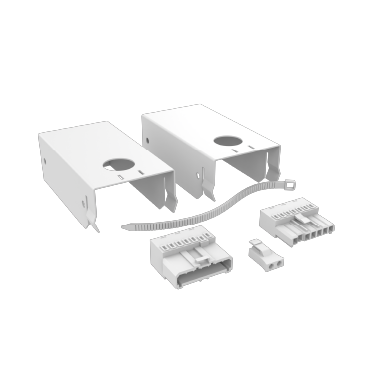

LUGTRACK SLIM LENS DALI STARTER KIT blanc (jeu de connecteurs d'alimentation, 2x embout de module)
150111.01297
AWReady AXH support blanc
150111.01298
AWReady ITON support blanc
150111.01299
Cadre de masquage 3000 blanc
150110.01300
Support de montage pour la suspension
150060.00987
Gripper (1 pièces)
