ARCHILINE 2.35 LED

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact

Autres paramètres disponibles Voir les variantes

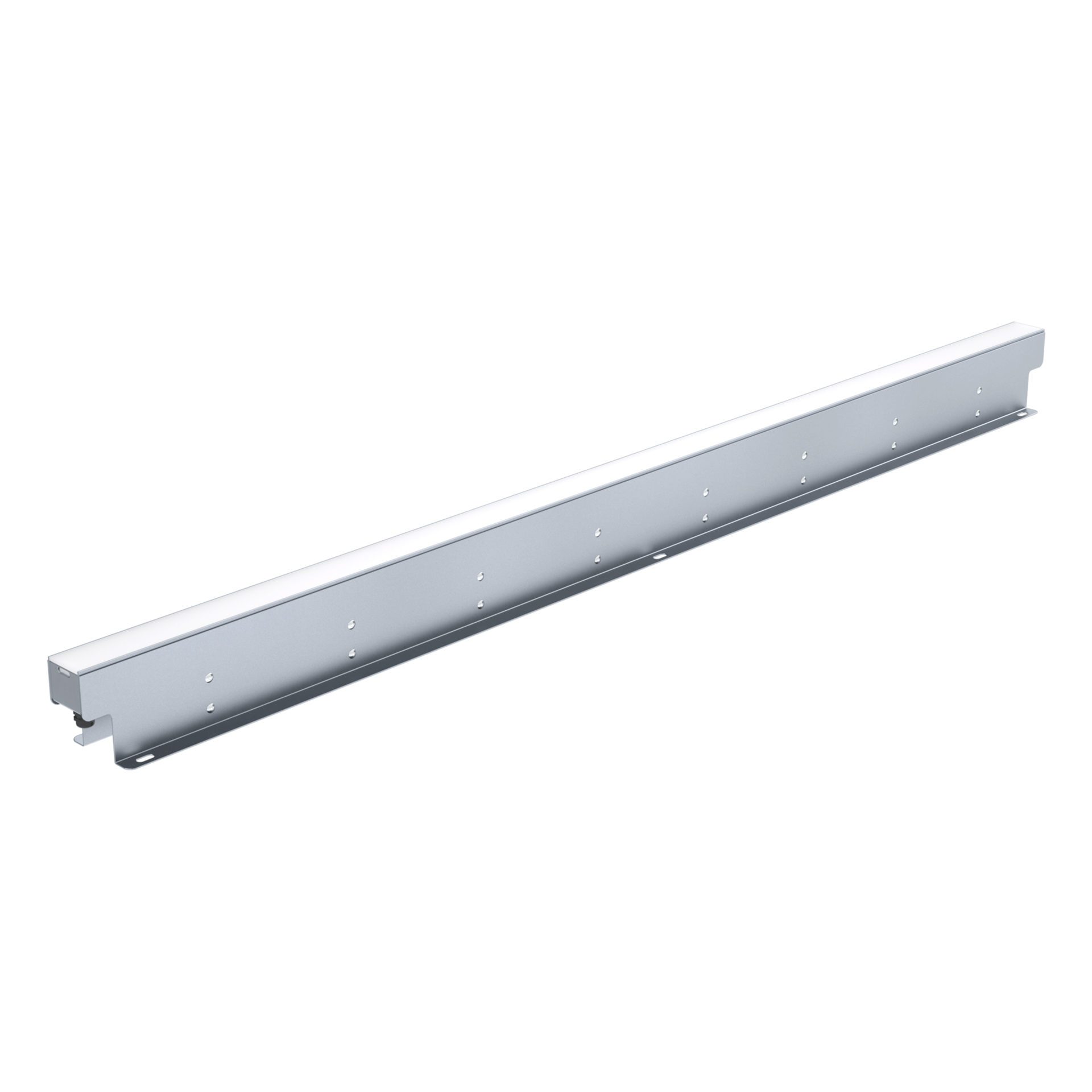

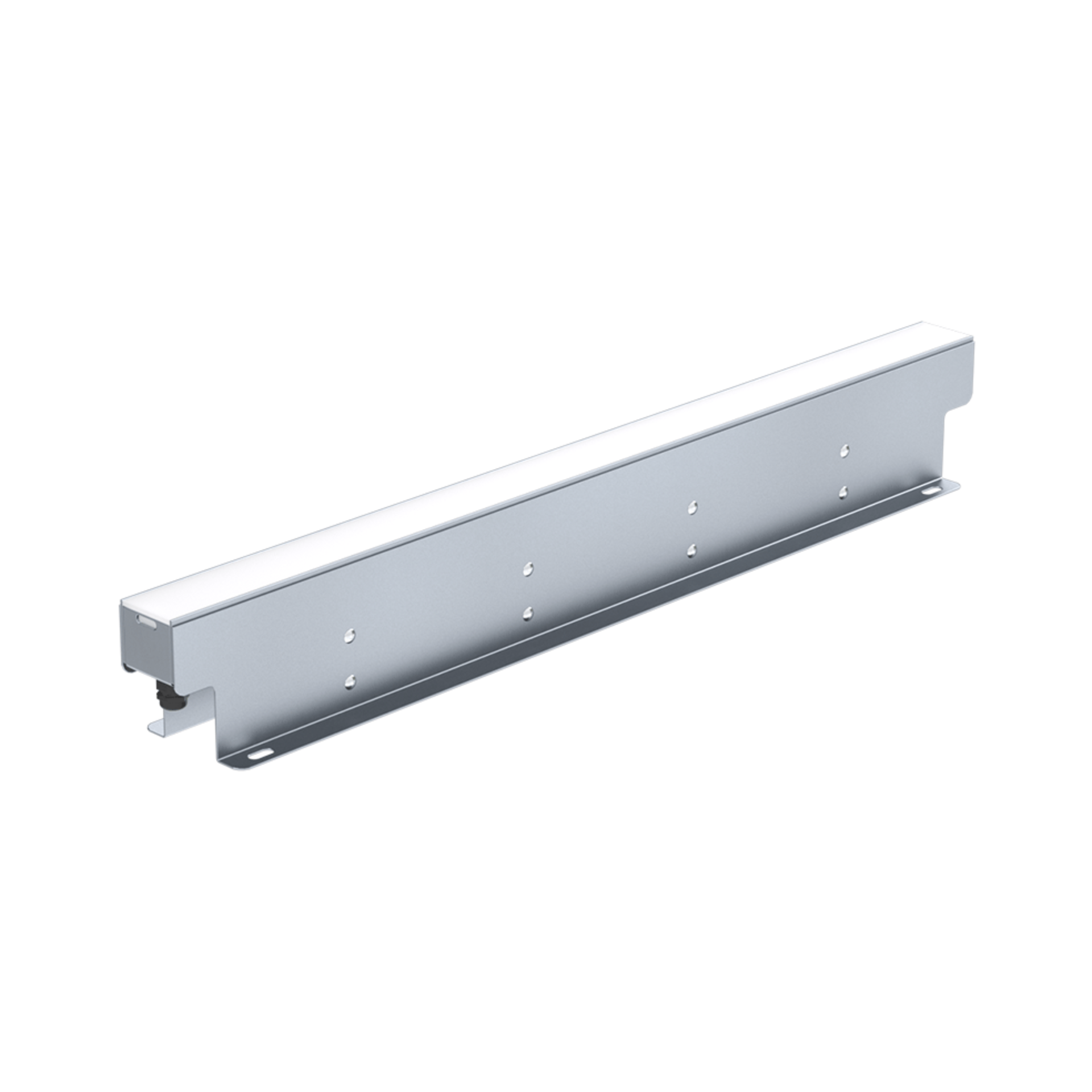

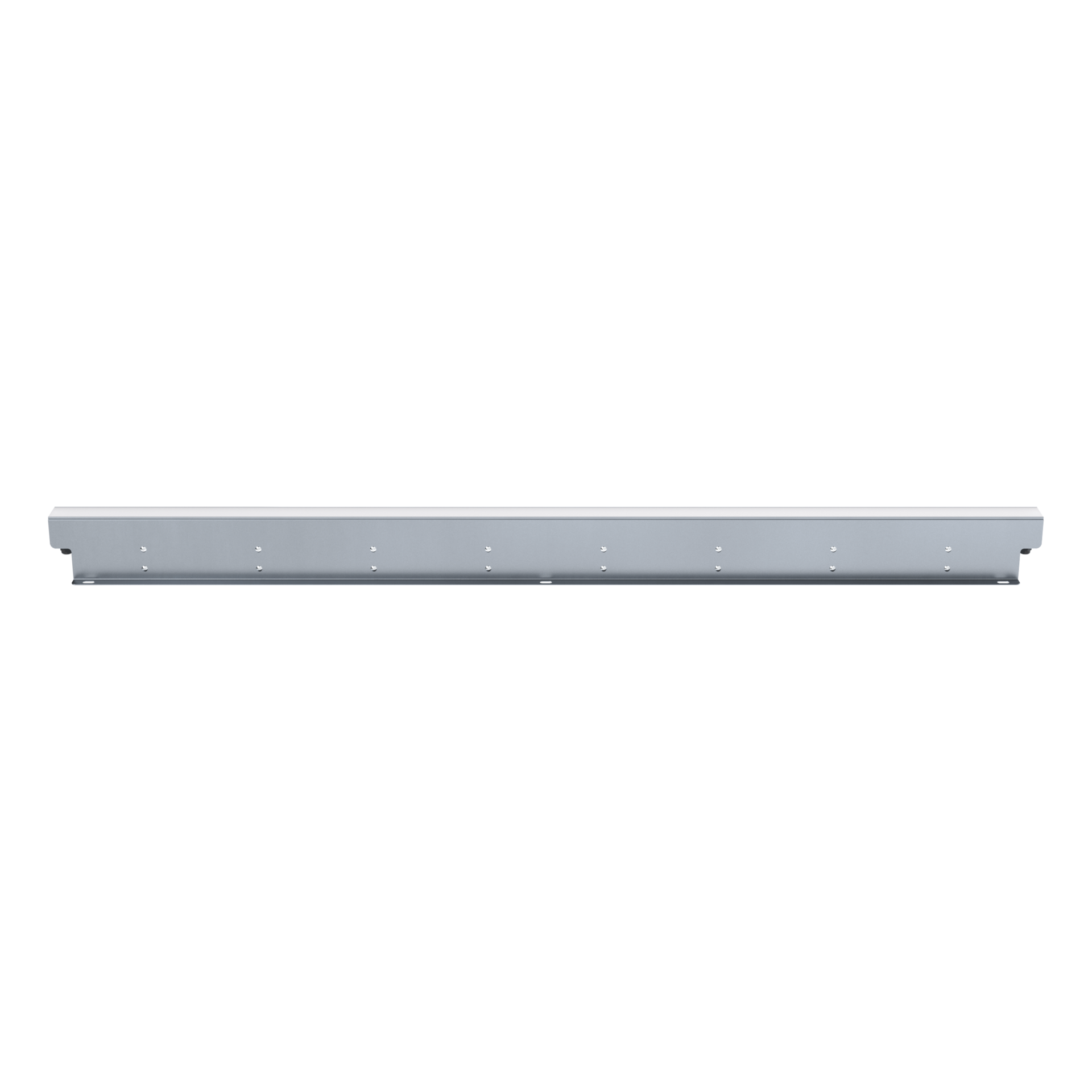

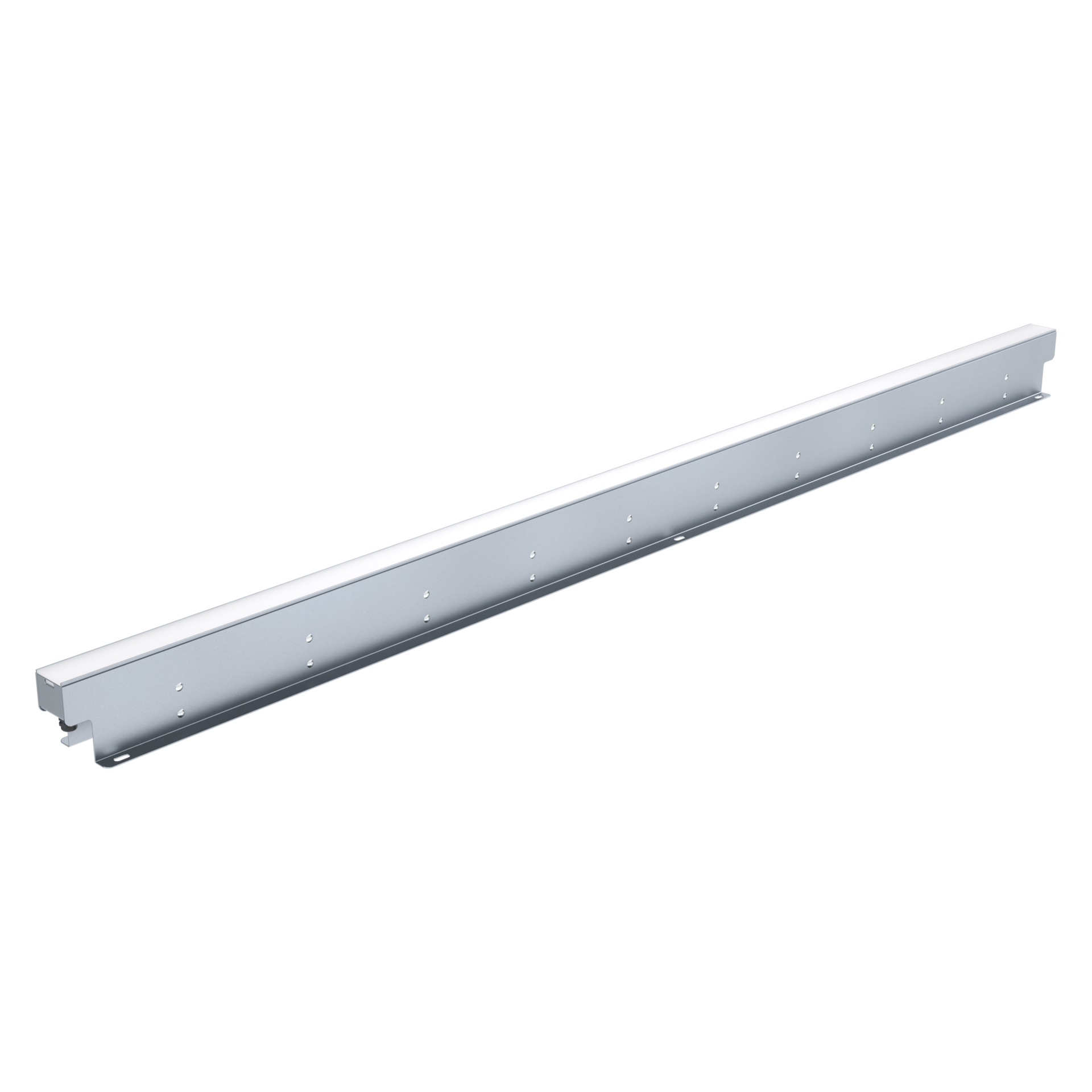

ARCHILINE 2.35 LED

Luminaire architectural pour sources lumineuses à LED dédié au travail dans le sol (pavés).

Haute résistance aux intempéries

Application

boulevards, centres commerciaux, expositions, galeries, gares, les cités résidentielles, passage, pistes cyclables, promenades, salles

Plage de flux lumineux

450 - 1200 [lm]

Température de couleur variable

3000 - 4500 [K]

Données mécaniques

Montage

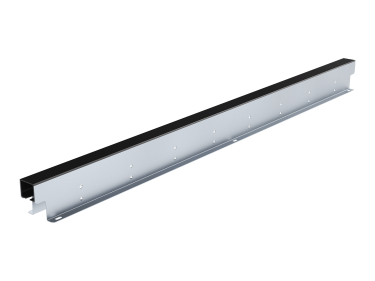

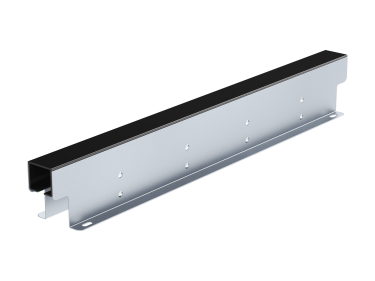

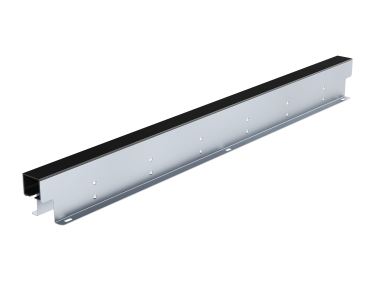

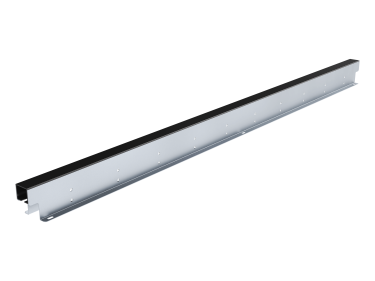

dans le substrat, à l'aide de cadre de montage (vendu séparément)

Température de fonctionnement

-40 ... +50

Corps

acier inoxydable

Données électriques

Puissance

24V DC

Y compris la source de lumière

oui

Puissance luminaire [W]

9.9 - 24.9

Type d'équipement

sur demande

Données optiques

Façon d'éclairage

direct

Diffuseur

résine de polyuréthane

Température de couleur [K]

3000, 4500

CRI/Ra

ULOR / DLOR

100/0

Lumen OUT [lm]

450 - 1200

Efficacité [lm/W]

45 - 51

Données générales

Informations supplémentaires

Alimentation sûre avec basse tension SELV

Autres remarques

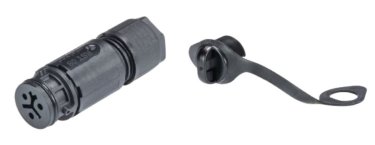

connecteur dédié avec protection des broches à l'intérieur du connecteur IP68

Durée L90B10

72 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxHxD1	Dimensions de découpe [mm] LxWxD
600x74x81x40	550x58x502	1.4
900x74x81x40	850x58x397	2.2
1200x74x81x40	1150x58x547	2.8
1500x74x81x40	1450x58x697	3.3

Variantes disponibles

Code	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
140630.0L01.011	sur demande	9,9	450	45	3000	80	-40 ... +50
140630.0L03.012	sur demande	14,8	700	47	3000	80	-40 ... +50
140630.0L05.013	sur demande	19,8	950	48	3000	80	-40 ... +50
140630.0L07.014	sur demande	24,8	1150	46	3000	80	-40 ... +50
140630.0L09.011	sur demande	9,9	500	51	4500	80	-40 ... +50
140630.0L10.012	sur demande	14,9	750	50	4500	80	-40 ... +50
140630.0L11.013	sur demande	19,8	1000	51	4500	80	-40 ... +50
140630.0L12.014	sur demande	24,9	1200	48	4500	80	-40 ... +50

Comparer avec les éléments sélectionnés

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les accessoires proposés ne font pas partie intégrante des luminaires conformément au PN EN 60598-1.
Il n'est pas nécessaire d'utiliser les alimentations suggérées.
Seules les alimentations électriques qui répondent aux exigences de la séparation galvanique SELV, d'une tension de sortie de 24V DC et qui sont correctement sélectionnées en termes de puissance doivent être utilisées pour alimenter le luminaire.
Tolérance de la température de couleur +/- 5%.

Téléchargez les documents

Sélectionnez et téléchargez les documents qui vous intéressent

Fiche technique

PDF (669.8KB)

Déclarations et certificats

ZIP (394.9KB)

Courbes de faisceaux lumineux

ZIP (7.7KB)

Modèles 3D/2D

RFA (759.5KB)

Instructions d'installation

PDF (11.1MB)
