ARCHILINE LED

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact
Autres paramètres disponibles Voir les variantes

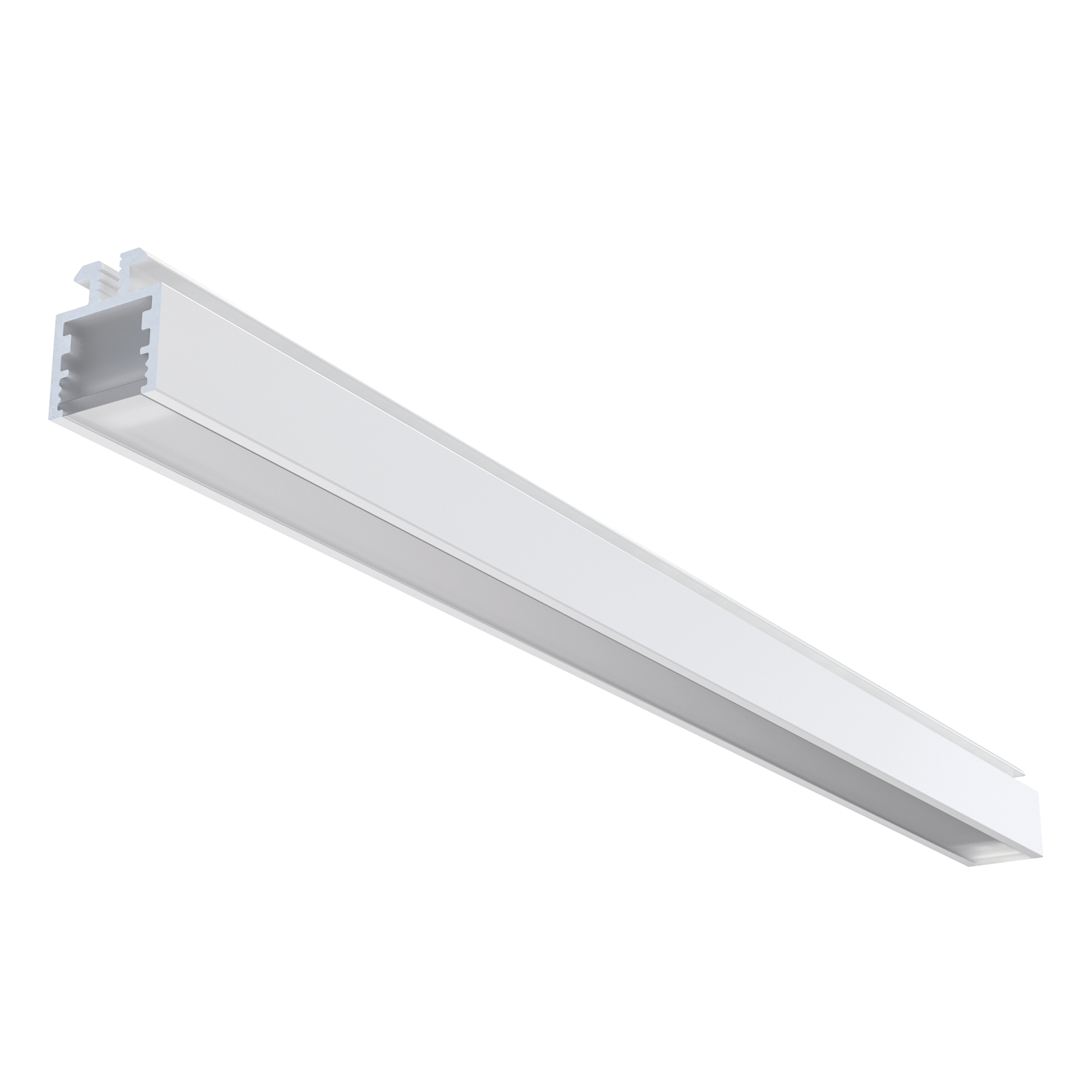

ARCHILINE LED
Luminaire architectural moderne pour sources lumineuses à LED, pour montage au plafond et dans le mur.



Haute résistance aux intempéries

Application

centres commerciaux, chemin, escaliers, façades de bâtiments, gares

Disponible sur demande

DALI

Plage de flux lumineux

270 - 1690 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage
dans le plafond, dans le mur
Couleur du luminaire
blanc
Température de fonctionnement
-40 ... +45, -40 ... +50
RAL
9016
Corps
profilé en aluminium
Type
Version avec une largeur de 18 mm

Données électriques

Puissance
24V DC
Y compris la source de lumière
oui
Puissance luminaire [W]
4.8 - 25.9
Le courant de sortie [mA]
200, 440, 640, 880, 1080
Type d'équipement
DALI - à commander séparément, ED - à commander séparément

Données optiques

Façon d'éclairage
direct
Température de couleur [K]
4000
CRI/Ra
>80
Les démarches de MacAdam
3
ULOR / DLOR
100/0
Lumen OUT [lm]
270 - 1690
Efficacité [lm/W]
54 - 65

Données générales

Informations supplémentaires
support de montage inclus
Durée L90B10
50 000 h (ED); 43 000 h (DALI)
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
300x18x21 252 1 0.17
600x18x21 252 1 0.33
900x18x21 210 1 0.5
1200x18x21 210 1 0.66
1500x18x21 210 1 0.83
X

Variantes disponibles

Code
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI - à commander séparément
ED - à commander séparément
Effacer les filtres
Comparer Code Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement
140590.5L01.311 ED - à commander séparément 5 270 54 4000 >80 -40 ... +50
140590.5L02.312 ED - à commander séparément 10 540 54 4000 >80 -40 ... +50
140590.5L03.313 ED - à commander séparément 14 810 58 4000 >80 -40 ... +50
140590.5L04.314 ED - à commander séparément 19 1090 57 4000 >80 -40 ... +50
140590.5L05.315 ED - à commander séparément 24 1360 57 4000 >80 -40 ... +50
140591.0L01.311 DALI - à commander séparément 4,8 310 65 4000 >80 -40 ... +45
140591.0L02.312 DALI - à commander séparément 10,6 690 65 4000 >80 -40 ... +45
140591.0L03.313 DALI - à commander séparément 15,4 1000 65 4000 >80 -40 ... +45
140591.0L04.314 DALI - à commander séparément 21,1 1380 65 4000 >80 -40 ... +45
140591.0L05.315 DALI - à commander séparément 25,9 1690 65 4000 >80 -40 ... +45
Comparer avec les éléments sélectionnés
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les accessoires proposés ne font pas partie intégrante des luminaires conformément au PN EN 60598-1.
Il n'est pas nécessaire d'utiliser les alimentations suggérées.
Seules les alimentations électriques qui répondent aux exigences de la séparation galvanique SELV, d'une tension de sortie de 24V DC et qui sont correctement sélectionnées en termes de puissance doivent être utilisées pour alimenter le luminaire.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Modèles 3D/2D
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Produits sur mesure

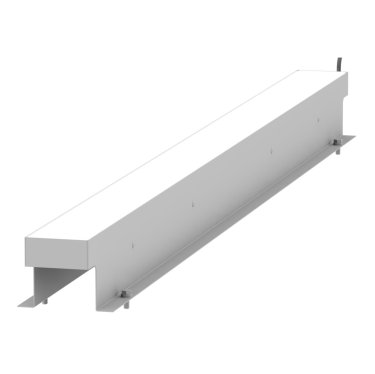

ARCHILINE 18 GROUND LED
Luminaire architectural moderne pour sources lumineuses à LED, pour montage dans le sol. L'objet de la modification est la préparation du luminaire à l'installation dans le sol au moyen d'un corps de montage (accessoires).
Voir

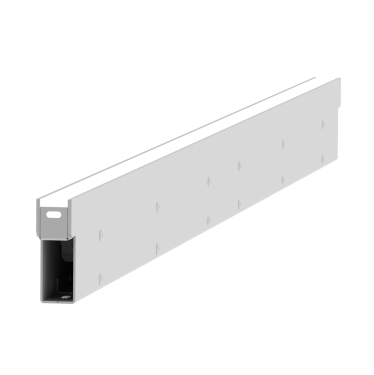

ARCHILINE 70 GROUND LED
Luminaire architectural moderne pour sources lumineuses à LED, pour montage dans le sol. Luminaire de 70 mm de large.
Voir

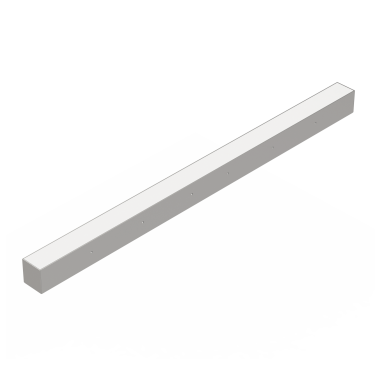

ARCHILINE GROUND LED
Luminaire architectural moderne pour sources lumineuses à LED, pour montage au plafond et dans le mur.
Voir
Accessoires
150190.01029
Alimentation 20W 220..240/24V
150190.01030
Alimentation 40W 220..240/24V
150190.01031
Alimentation 60W 220..240/24V
150190.01032
Alimentation 100W 220..240/24V
150200.01192
Alimentation 100W 200..240/24V DALI
150200.01193
Alimentation 210W 200..240/24V DALI
150200.01194
Alimentation 250W 200..240/24V
150190.01033

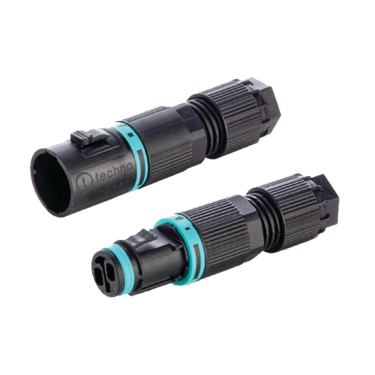

2 connecteurs de terrain IP68
