MANO LED
Luminaire décoratif moderne pour sources lumineuses à LED, conçu pour être monté dans des mains courantes de diamètres ø42,4, ø48,3 et de ø61,5, et d'une épaisseur minimale de 2 mm.



Application

escaliers, mains courantes

Plage de flux lumineux

185 - 199 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage
dans les mains courantes et les poignées
Couleur du luminaire
argent
Température de fonctionnement
-30 ... +50
Corps
aluminium injecté à haute pression
Type
ø42,4, ø48,3, ø61,5

Données électriques

Raccordement électrique
2x câble 1x1,5mm²
Puissance
24V DC
Y compris la source de lumière
oui
Puissance luminaire [W]
2.4
Le courant de sortie [mA]
100
Facteur de puissance de l'alimentation [λ]
0,95
Type d'équipement
ED
Source lumineuse
LED

Données optiques

Répartition de la lumière
asymétrique
Façon d'éclairage
direct
Type d'optique
lentille
Diffuseur
verre transparent
Température de couleur [K]
3000, 4000
CRI/Ra
≥80
Les démarches de MacAdam
3
ULOR / DLOR
0/100
Lumen OUT [lm]
185 - 199
Efficacité [lm/W]
77 - 83
Groupe de risque photobiologique
RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
1

Données générales

Informations supplémentaires
le luminaire est conçu pour être monté sur des mains courantes d'une épaisseur minimale de 2 mm et d'un diamètre de ø42,4, ø48,3 et de ø61,5
Autres remarques
Sortie d'alimentation à très basse tension de sécurité SELV
Durée L80B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] WxH Dimensions de découpe [mm] ØS Quantité par palette Quantité dans l'emballage Poids net [kg]
36x35 33 672 1 0.055
X

Variantes disponibles

Code
Température de couleur [K]
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type
ø42,4
ø48,3
ø61,5
Effacer les filtres
Comparer Code Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement Type d'optique Type
140620.5L01.301 ED 2.4 199 83 3000 ≥80 -30 ... +50 lentille ø48,3
140620.5L01.302 ED 2.4 199 83 3000 ≥80 -30 ... +50 lentille ø42,4
140620.5L01.303 ED 2.4 199 83 3000 ≥80 -30 ... +50 lentille ø61,5
140620.5L02.301 ED 2.4 185 77 4000 ≥80 -30 ... +50 lentille ø48,3
140620.5L02.302 ED 2.4 185 77 4000 ≥80 -30 ... +50 lentille ø42,4
140620.5L02.303 ED 2.4 185 77 4000 ≥80 -30 ... +50 lentille ø61,5
Comparer avec les éléments sélectionnés
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Modèles 3D/2D
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
150190.01015

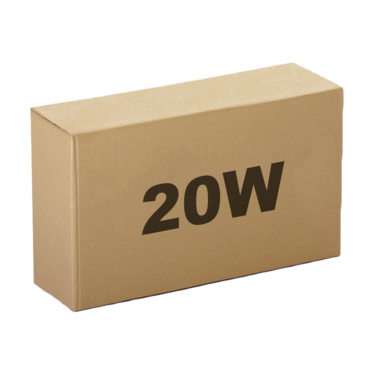

Alimentation 20W 220..240/24V. Il est possible de connecter jusqu'à 8 luminaires jusqu'à 20 mètres (pour câble ø1,5 mm²).
150190.01016
Alimentation 40W 220..240/24V. Il est possible de connecter jusqu'à 16 luminaires jusqu'à 40 mètres (pour câble ø1,5 mm²).
150190.01017

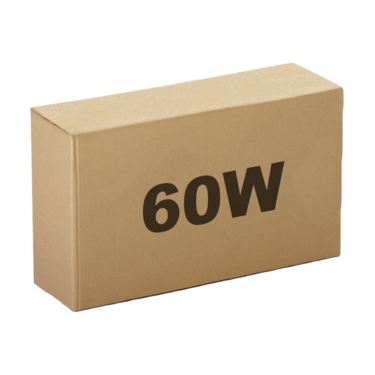

Alimentation 60W 220..240/24V. Il est possible de connecter jusqu'à 24 luminaires jusqu'à 24 mètres (pour câble ø1,5 mm²).
150190.01019

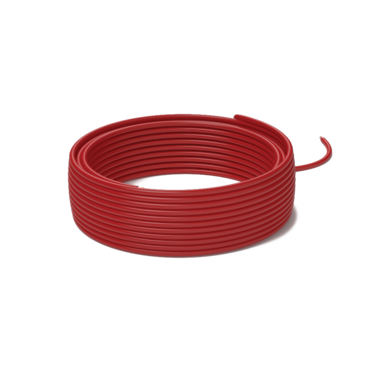

Fil rouge LGY 1,5 450 / 700V 100 mètres.
150190.01020

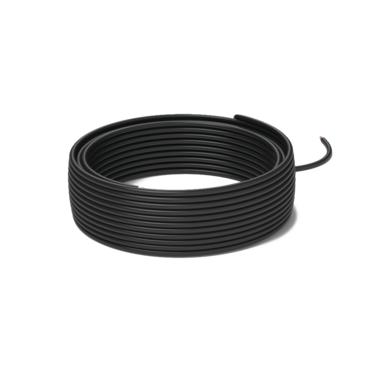

Fil noir LGY 1,5 450 / 700V 100 mètres.
