AVENIDA HERITAGE LENS LED
Version S

Autres paramètres disponibles Voir les variantes

AVENIDA HERITAGE LENS LED
Version S

Luminaire de parc stylisé, basé sur l'architecture des luminaires AVENIDA LED et se référant de caractère aux luminaires décoratifs classiques.

Haute efficacité jusqu'à 150 lm/W

Design moderne

fiabilité

Application

boulevards, espaces publics, façades, gares, les cités résidentielles, les zones résidentielles, parcs, promenades, routes, trottoirs

Disponible sur demande

10kV protection contre les surtensions, CLO, NTC, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans

Plage de flux lumineux

1950 - 7050 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage

suspendu sur un tube de montage de diamètre ø42

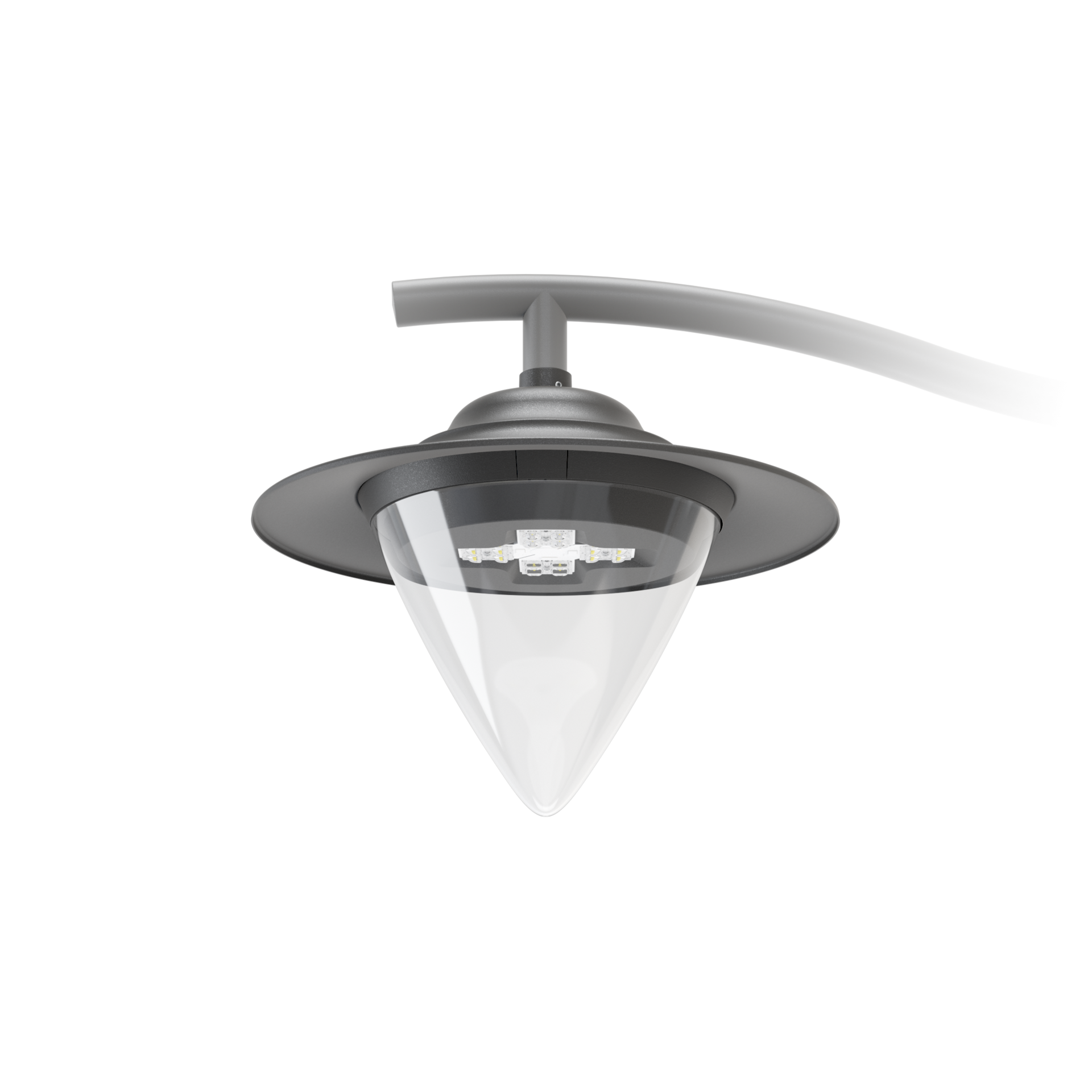

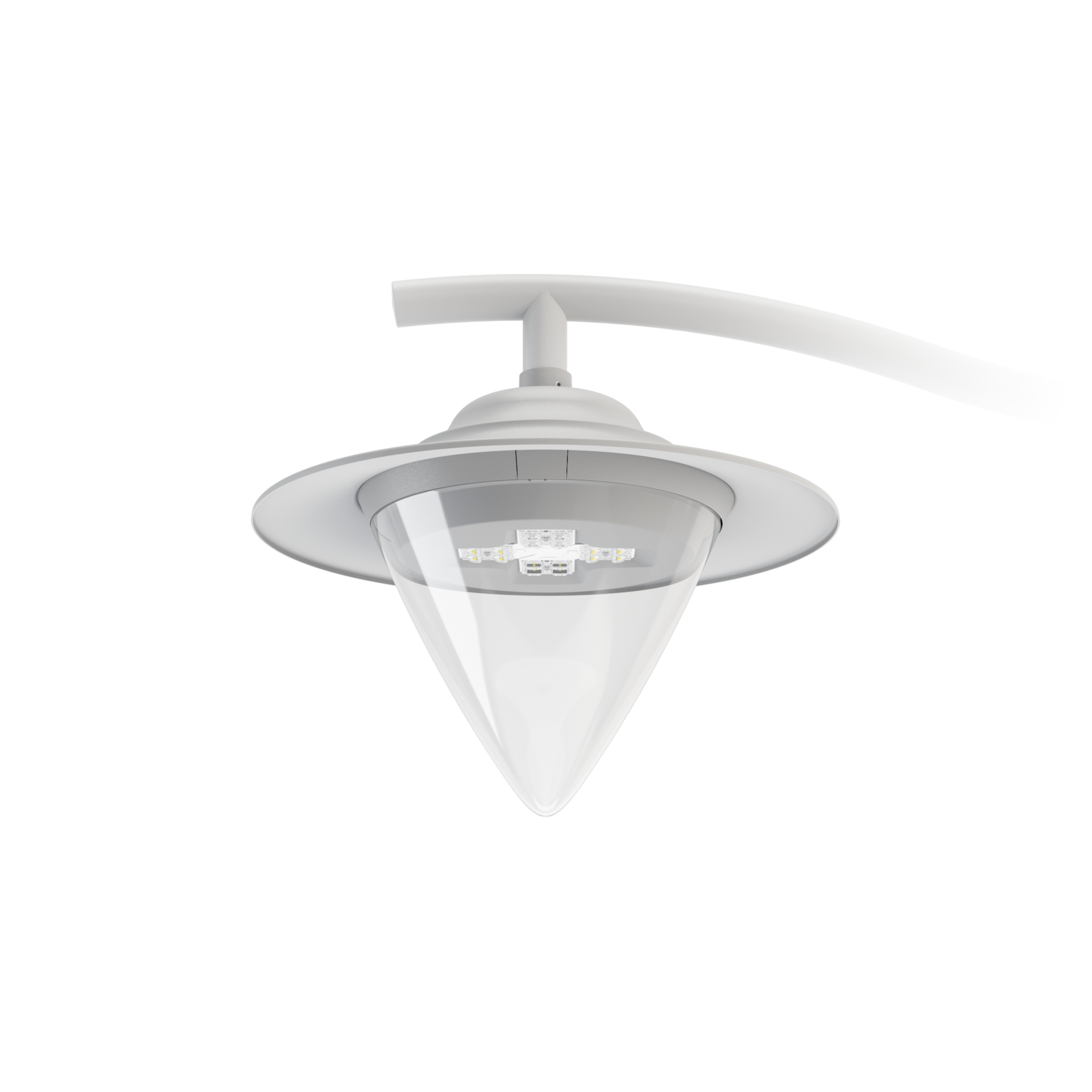

Couleur du luminaire

graphite, gris

Température de fonctionnement

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Corps

aluminium injecté à haute pression

Surface latérale exposée au vent

0,088 m²

Type

AVENIDA HERITAGE LENS LED S - optiques O32, O33, O34, O35, Durée de vie des LED: (L90B10) 100 000, AVENIDA HERITAGE LENS LED S - optiques O36, O37, O38, O39, Durée de vie des LED: (L90B10) 100 000

Données électriques

Efficacité d'alimentation

≤89%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

19 - 49

Le courant de sortie [mA]

350, 500, 700

Type d'équipement

DALI, ED

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

Données optiques

Façon d'éclairage

direct

Type d'optique

O32 - les zones piétonnes, O33 - les aires de loisirs, O34 - pour les parcs et les parkings, O35 - les pistes cyclables, O36 - les zones piétonnes, O37 - les aires de loisirs, O38 - pour les parcs et les parkings, O39 - les pistes cyclables

Diffuseur

polycarbonate

Température de couleur [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

Les démarches de MacAdam

ULOR / DLOR

2,3/97,7, 2,3/97,8, 2,5/97,5, 2,6/97,4, 2,8/97,2, 2,9/97,1, 3,8/96,2

Lumen OUT [lm]

1950 - 7050

Efficacité [lm/W]

99 - 150

Groupe de risque photobiologique

RG0

Nombre de LED

16, 32

Données générales

Informations supplémentaires

groupe à risque photobiologique RG0; le luminaire est équipé d'un câble qui ne doit pas être exposé aux rayons UV

Autres remarques

le poteau ne fait pas partie du luminaire

Durée de vie des LED [h]

(L90B10) 100 000

Garantie

5 ans

Dimensions

Dimensions [mm] LxH	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
561x426	12	1	4.9

Code	Type d'équipement	Type d'optique	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	ULOR / DLOR	Température de fonctionnement	Durée de vie des LED [h]
130332.3L012.152	DALI	O32 - les zones piétonnes	19	2450	129	3000	>70	2,9/97,1	-40 ... +55	(L90B10) 100 000
130332.3L012.162	DALI	O33 - les aires de loisirs	19	2450	129	3000	>70	2,8/97,2	-40 ... +55	(L90B10) 100 000
130332.3L012.172	DALI	O34 - pour les parcs et les parkings	19	2500	132	3000	>70	3,8/96,2	-40 ... +55	(L90B10) 100 000
130332.3L012.182	DALI	O35 - les pistes cyclables	19	2450	129	3000	>70	2,6/97,4	-40 ... +55	(L90B10) 100 000
130332.3L022.152	DALI	O32 - les zones piétonnes	19	2600	137	4000	>70	2,9/97,1	-40 ... +55	(L90B10) 100 000
130332.3L022.162	DALI	O33 - les aires de loisirs	19	2600	137	4000	>70	2,8/97,2	-40 ... +55	(L90B10) 100 000
130332.3L022.172	DALI	O34 - pour les parcs et les parkings	19	2700	142	4000	>70	3,8/96,2	-40 ... +55	(L90B10) 100 000
130332.3L022.182	DALI	O35 - les pistes cyclables	19	2600	137	4000	>70	2,6/97,4	-40 ... +55	(L90B10) 100 000
130332.3L042.152	DALI	O32 - les zones piétonnes	26	3350	129	3000	>70	2,9/97,1	-40 ... +55	(L90B10) 100 000
130332.3L042.162	DALI	O33 - les aires de loisirs	26	3350	129	3000	>70	2,8/97,2	-40 ... +55	(L90B10) 100 000

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Veuillez noter que le luminaire standard n'est pas conçu pour être utilisé dans un environnement présentant un degré élevé de salinité. S'il est nécessaire d'adapter le luminaire pour travailler dans un tel environnement, veuillez contacter notre service commercial pour confirmer la possibilité d'utiliser un revêtement de protection supplémentaire.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
