AVENIDA LENS LED

Autres paramètres disponibles Voir les variantes

AVENIDA LENS LED

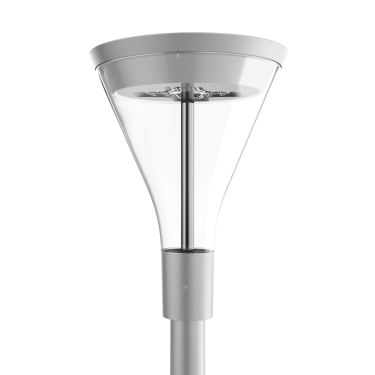

Luminaire de parc en forme moderne pour les sources lumineuses LED.

Contrôle éclairement

Design moderne

fiabilité

Haute efficacité jusqu'à 154 lm/W

Application

boulevards, espaces publics, les cités résidentielles, les zones résidentielles, parcs, pistes cyclables, promenades, terrains de jeux, trottoirs

Disponible sur demande

10kV protection contre les surtensions, CLO, NTC, capteur crépusculaire, connecteur NEMA, connecteur ZHAGA, extension de la garantie à 10 ans

Plage de flux lumineux

2300 - 7200 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage

sur un pilier ø48-76mm, utilisant le support de montage (inclus)

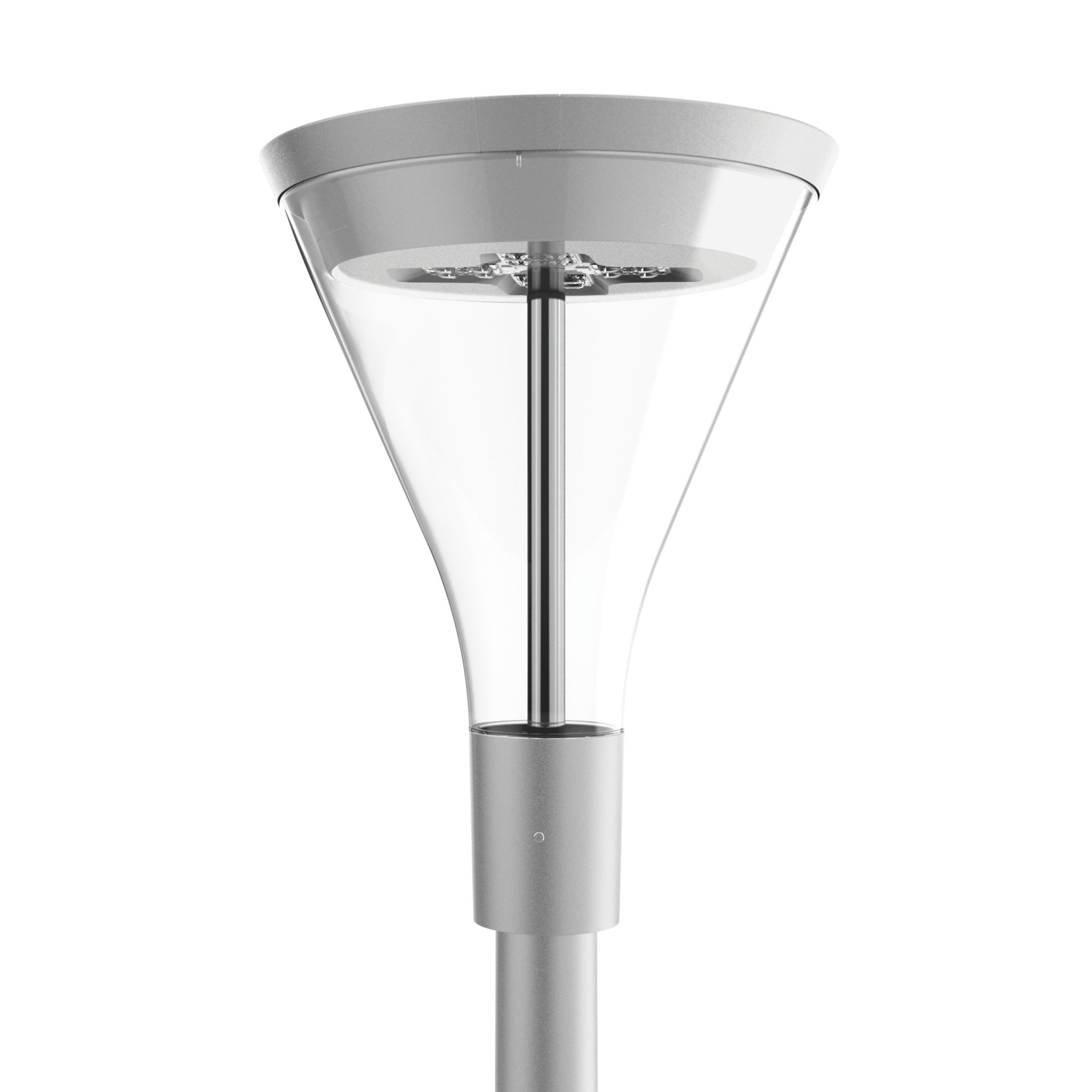

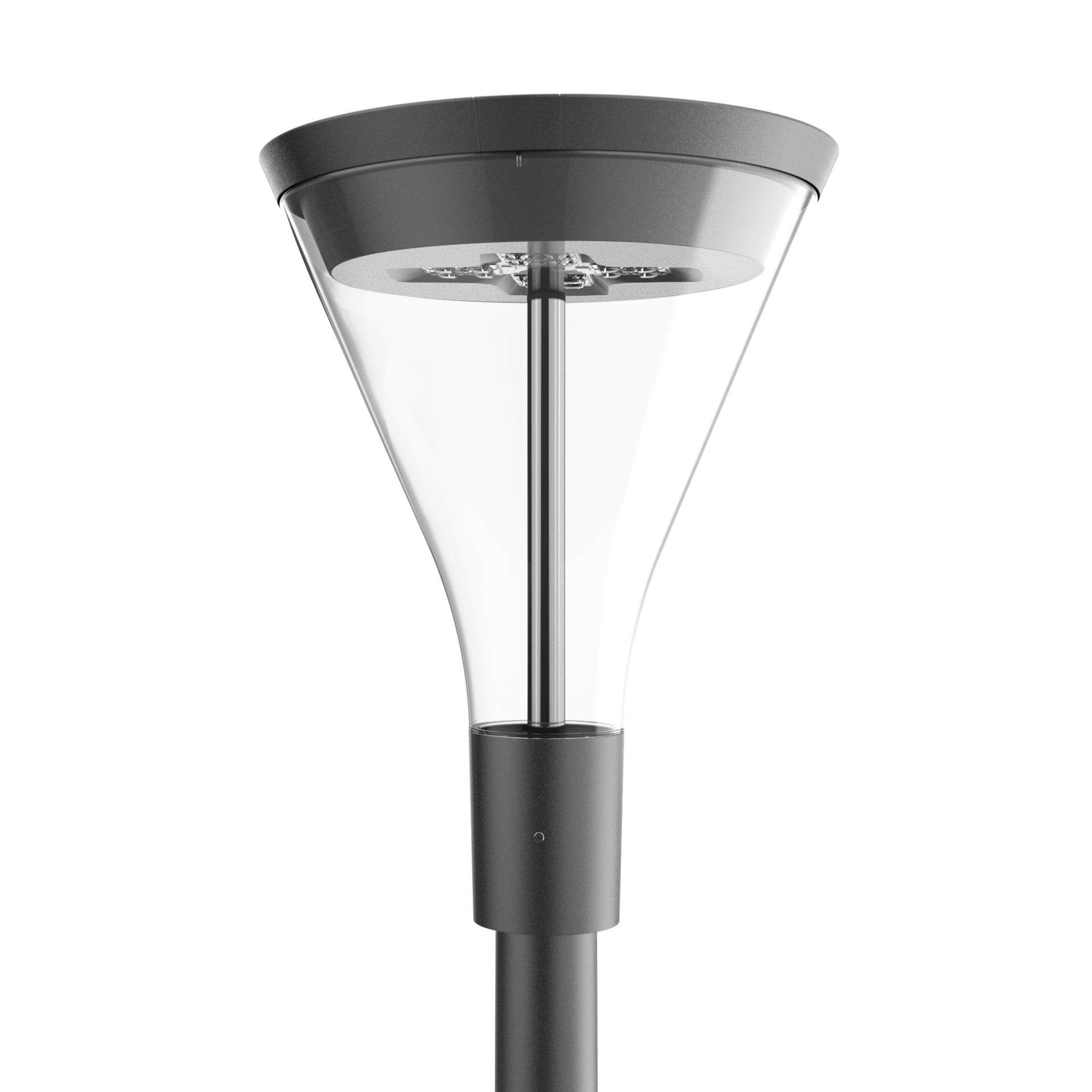

Couleur du luminaire

graphite, gris

Température de fonctionnement

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Corps

aluminium injecté à haute pression

Surface latérale exposée au vent

0,088 m²

Type

Luminaire standard - Optiques O18, O19, O20, O21, Luminaire standard - Optiques O22, O23, O24, O25, Luminaire standard - Optiques O28, O29, O30, O31

Données électriques

Efficacité d'alimentation

≤89%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

18 - 48

Le courant de sortie [mA]

200-700, 350, 500, 700

Type d'équipement

DALI, ED

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

7 - 15

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

Données optiques

Façon d'éclairage

direct

Type d'optique

O18 - les zones piétonnes, O19 - les aires de loisirs, O20 - pour les parcs et les parkings, O21 - les pistes cyclables, O22 - les zones piétonnes, O23 - les aires de loisirs, O24 - pour les parcs et les parkings, O25 - les pistes cyclables, O28 - les zones piétonnes, O29 - les aires de loisirs, O30 - pour les parcs et les parkings, O31 - les pistes cyclables

Diffuseur

polycarbonate

Température de couleur [K]

3000, 4000

CRI/Ra

>70

Lumen OUT [lm]

2300 - 7200

Efficacité [lm/W]

121 - 154

Groupe de risque photobiologique

RG0

Données générales

Équipement complémentaire

accès sans outil au compartiment d'alimentation grâce à des clips (extension de l'index : .865)

Informations supplémentaires

groupe à risque photobiologique RG0; le luminaire est équipé d'un câble qui ne doit pas être exposé aux rayons UV

Autres remarques

le poteau ne fait pas partie du luminaire

Durée L90B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxH	Dimensions de découpe [mm] ØS	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
360x482	76	18	1	4.4

Code	Type d'optique	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Couleur du luminaire	Température de fonctionnement
130272.3L012.011	O18 - les zones piétonnes	DALI	18	2350	131	3000	>70	gris	-40 ... +55
130272.3L012.021	O19 - les aires de loisirs	DALI	18	2300	128	3000	>70	gris	-40 ... +55
130272.3L012.031	O20 - pour les parcs et les parkings	DALI	18	2400	133	3000	>70	gris	-40 ... +55
130272.3L012.041	O21 - les pistes cyclables	DALI	18	2350	131	3000	>70	gris	-40 ... +55
130272.3L022.011	O18 - les zones piétonnes	DALI	18	2550	142	4000	>70	gris	-40 ... +55
130272.3L022.021	O19 - les aires de loisirs	DALI	18	2500	139	4000	>70	gris	-40 ... +55
130272.3L022.031	O20 - pour les parcs et les parkings	DALI	18	2650	147	4000	>70	gris	-40 ... +55
130272.3L022.041	O21 - les pistes cyclables	DALI	18	2550	142	4000	>70	gris	-40 ... +55
130272.3L042.011	O18 - les zones piétonnes	DALI	25	3250	130	3000	>70	gris	-40 ... +55
130272.3L042.021	O19 - les aires de loisirs	DALI	25	3200	128	3000	>70	gris	-40 ... +55

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Veuillez noter que le luminaire standard n'est pas conçu pour être utilisé dans un environnement présentant un degré élevé de salinité. S'il est nécessaire d'adapter le luminaire pour travailler dans un tel environnement, veuillez contacter notre service commercial pour confirmer la possibilité d'utiliser un revêtement de protection supplémentaire.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
