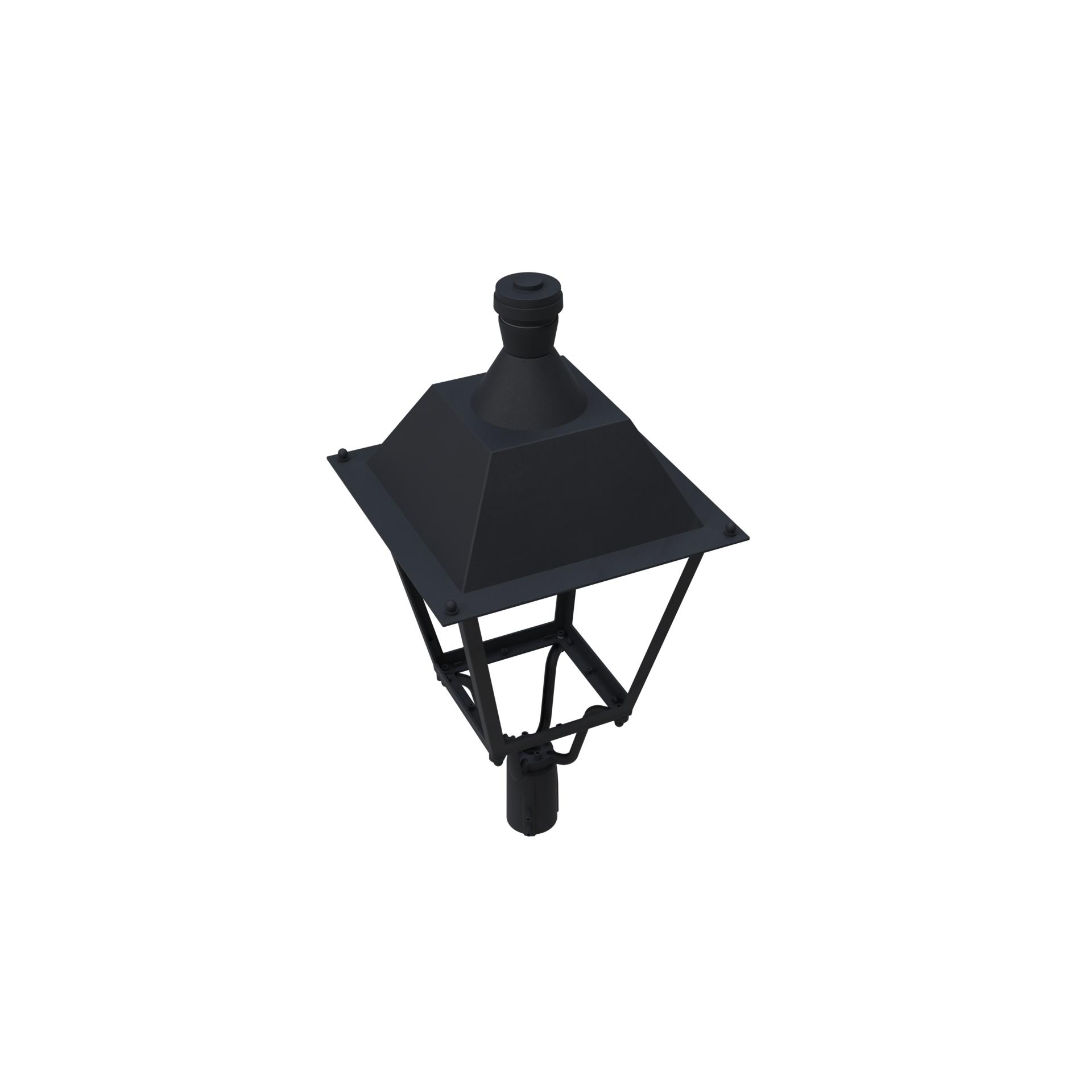

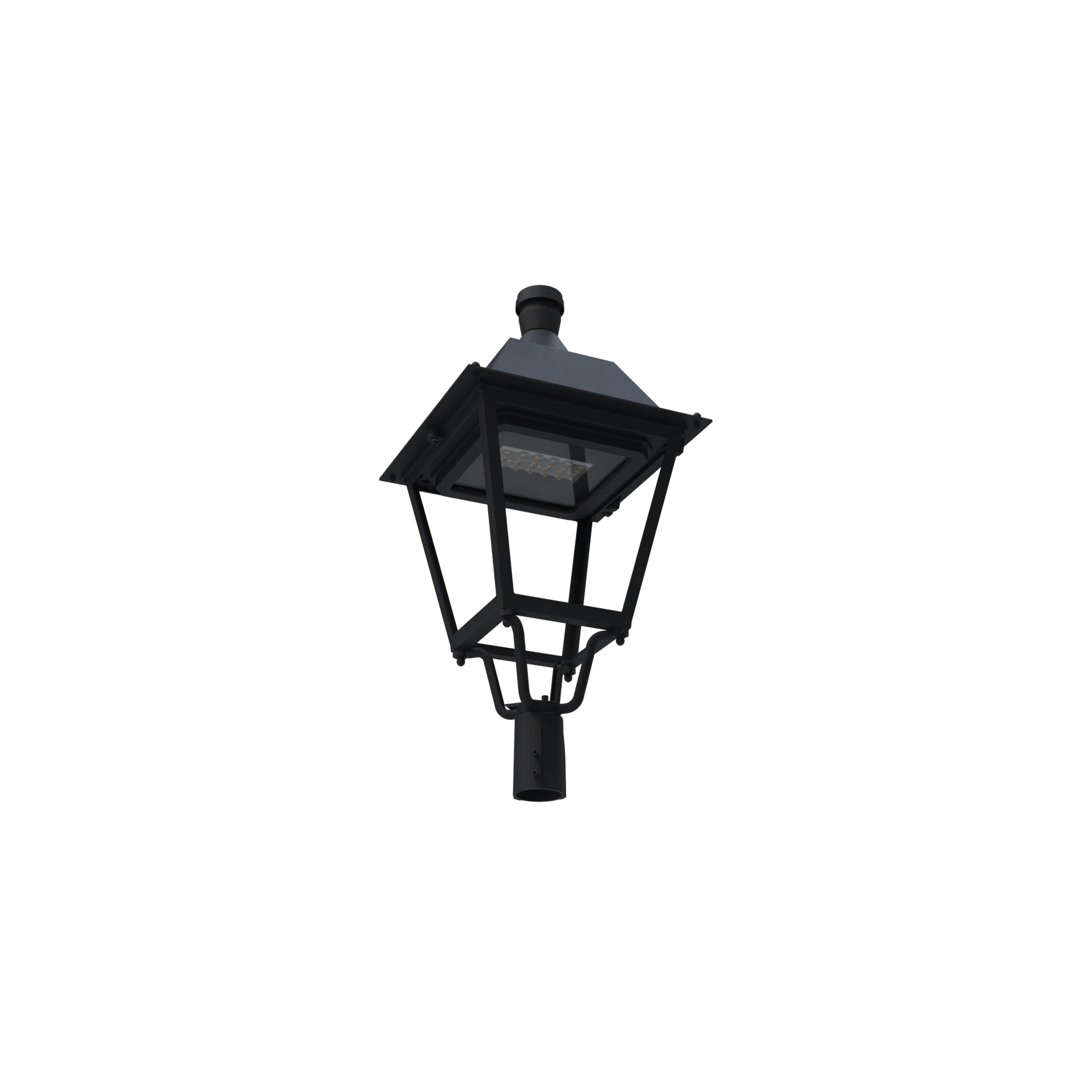

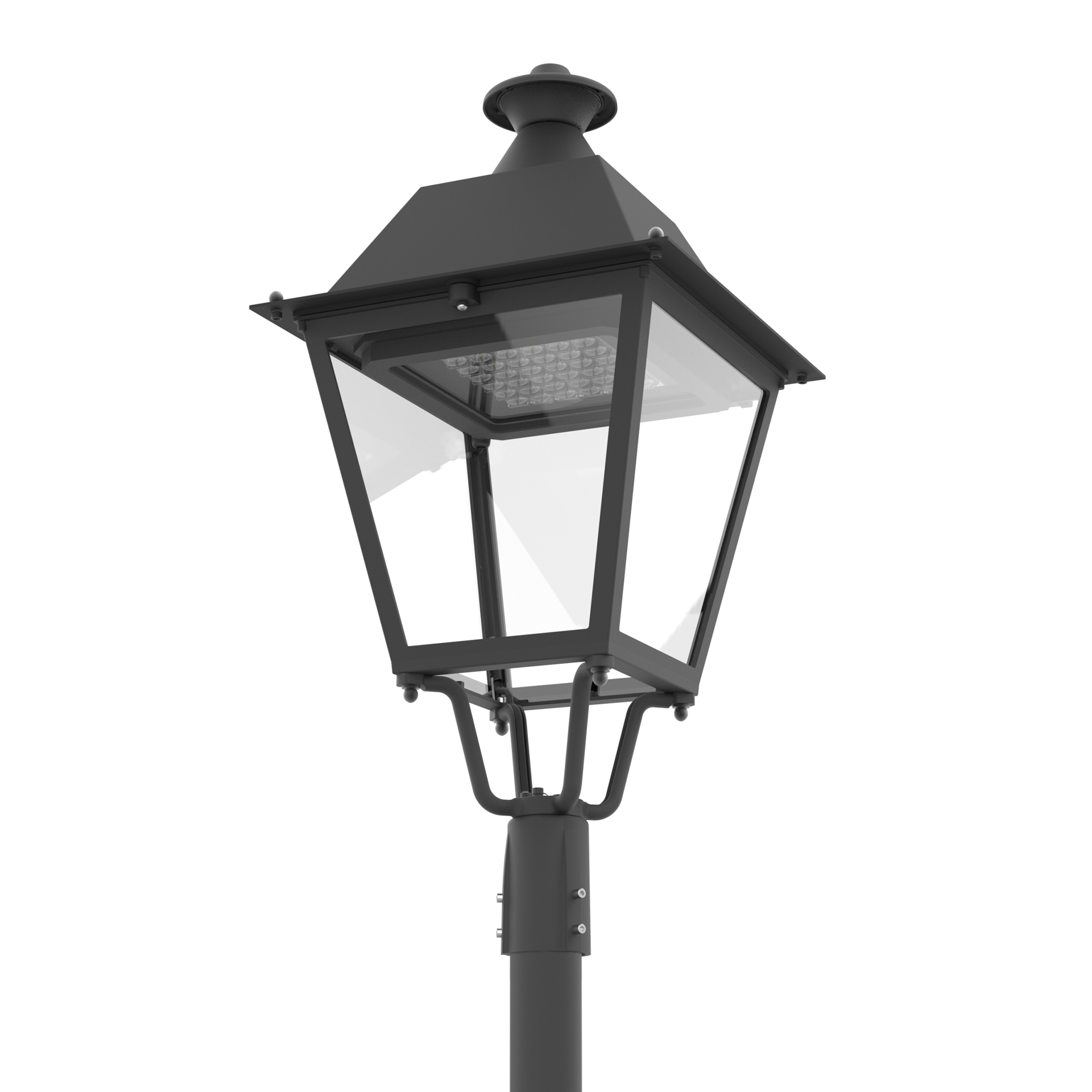

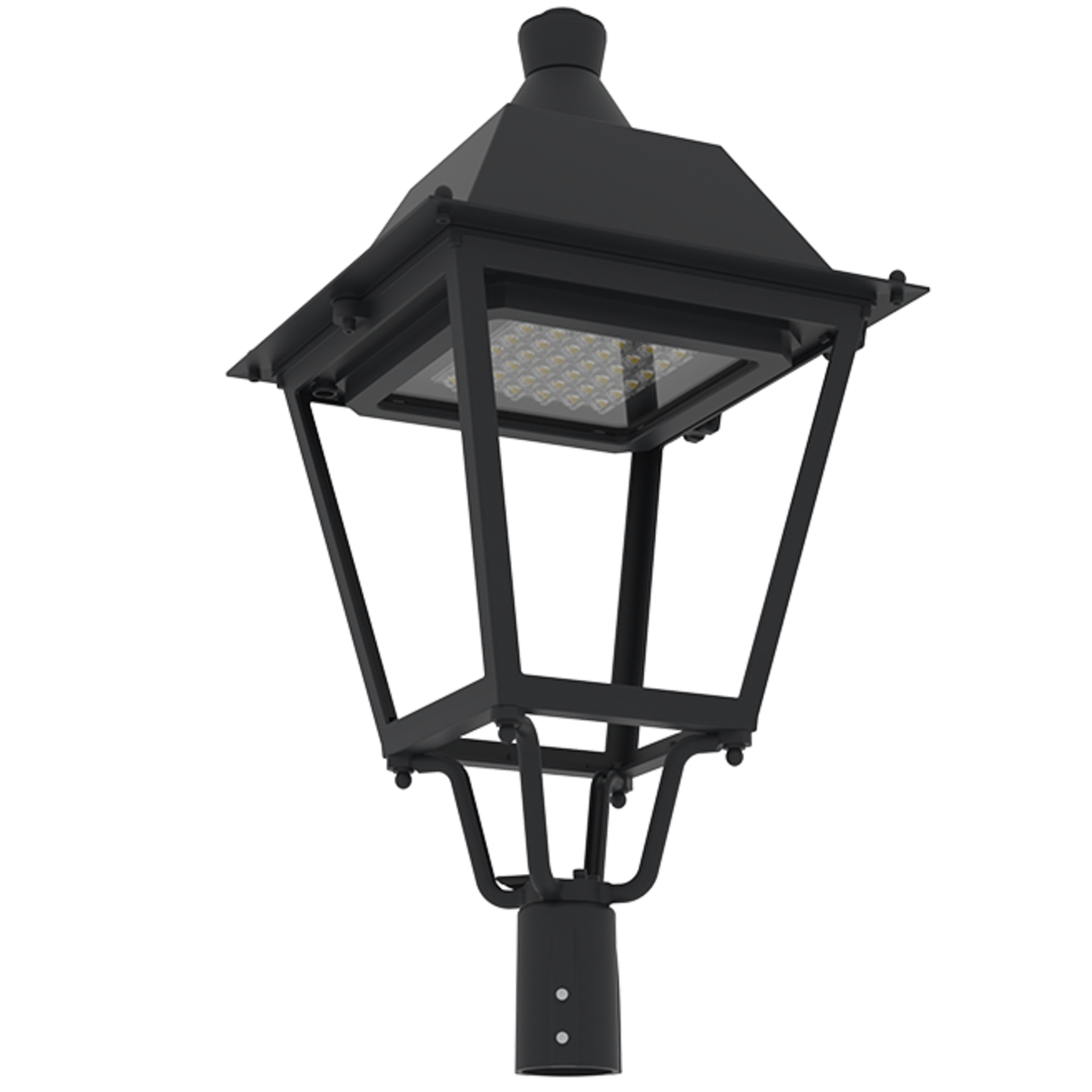

LUCERA LED

Une lanterne urbaine classique avec source lumineuse LED. Le style intemporel, la gamme de variantes d'abat-jour accessoires et la qualité supérieure de la finition permettent d'intégrer le luminaire dans une variété d'espaces urbains.

Haute efficacité jusqu'à 138 lm/W

Élégance classique

Synergie de la conception et technologie

Application

boulevards, façades, gares, les cités résidentielles, les routes urbaines, les voies communales, les zones résidentielles, parcs, parkings, promenades, routes, terrains de jeux

Disponible sur demande

CLO, connecteur de gaz filetage 3/4, diffuseur en verre (opale, transparent, structuré), extension de la garantie à 10 ans, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

2200 - 10450 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage

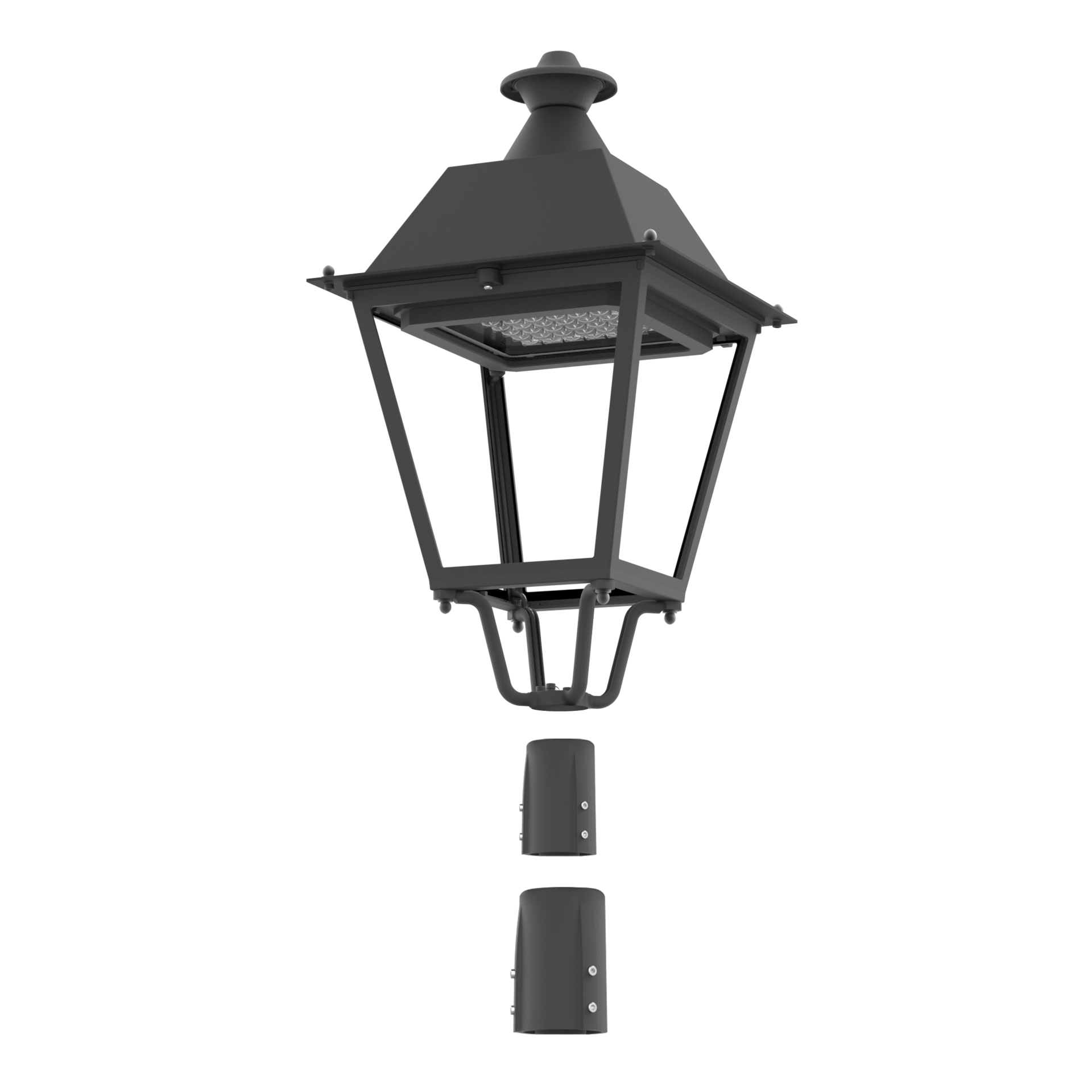

sur un pilier ø48-76mm, à l'aide des crochets (à commander séparément)

Couleur du luminaire

noir

Finition de surface

mat/satin

Température de fonctionnement

-40 ... +50

RAL

9005

Corps

aluminium injecté à haute pression

Surface latérale exposée au vent

0,091 m²

Données électriques

Efficacité d'alimentation

≤93%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

22 - 76

Le courant de sortie [mA]

500, 550, 700

Type d'équipement

DALI, ED, NEMA, ZHAGA D4i

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

8 - 17

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

12 - 67

Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)

20 - 44

Données optiques

Façon d'éclairage

direct

Type d'optique

O1, O2, O3, O4, O5, O6

Température de couleur [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

Les démarches de MacAdam

ULOR / DLOR

0% / 100%

Lumen OUT [lm]

2200 - 10450

Efficacité [lm/W]

100 - 138

Groupe de risque photobiologique

RG1

Nombre de LED

12, 24, 36

Données générales

Informations supplémentaires

la version standard du luminaire est résistante à la corrosion selon la classe C3

Autres remarques

le poteau et la perche ne font pas partie du luminaire, 3 code CIE> 95%

Durée L90B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxHxD	Marquage	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
400x820x705	ZHAGA D4i	8	1	7.8
400x830x715	DALI, ED	8	1	7.8
400x850x735	NEMA	8	1	7.8

Code	Type d'optique	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
130723.3L012.010	O1	DALI	22	2200	100	2200	>70	-40 ... +50
130723.3L012.010.987	O1	NEMA	22	2200	100	2200	>70	-40 ... +50
130723.3L012.020	O2	DALI	22	2350	107	2200	>70	-40 ... +50
130723.3L012.020.987	O2	NEMA	22	2350	107	2200	>70	-40 ... +50
130723.3L012.030	O3	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.030.987	O3	NEMA	22	2300	105	2200	>70	-40 ... +50
130723.3L012.040	O4	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.040.987	O4	NEMA	22	2300	105	2200	>70	-40 ... +50
130723.3L012.050	O5	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.050.987	O5	NEMA	22	2300	105	2200	>70	-40 ... +50

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Veuillez noter que le luminaire standard n'est pas conçu pour être utilisé dans un environnement présentant un degré élevé de salinité. S'il est nécessaire d'adapter le luminaire pour travailler dans un tel environnement, veuillez contacter notre service commercial pour confirmer la possibilité d'utiliser un revêtement de protection supplémentaire.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.

Téléchargez les documents

Sélectionnez et téléchargez les documents qui vous intéressent

Fiche technique

PDF (1.1MB)

Déclarations et certificats

ZIP (959.3KB)

Courbes de faisceaux lumineux

ZIP (1.8MB)

Modèles 3D/2D

RFA (3.8MB)

Instructions d'installation

PDF (7.1MB)

Téléchargez les éléments sélectionnés

PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON

Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.

custom

Personnalisation

Bespoke - Développons ensemble un projet

bespoke

Bespoke

Accessoires

150173.01292

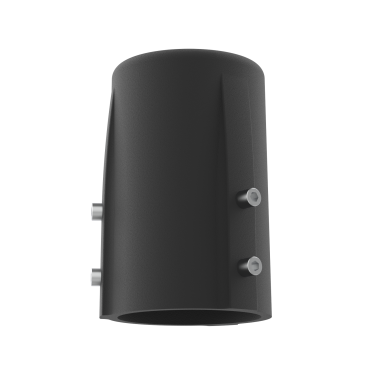

LUCERA LED support de montage ø60/48mm noir

150173.01291

LUCERA LED support de montage ø76mm noir

150170.01283

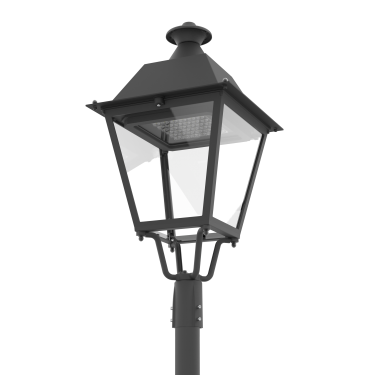

LUCERA LED verre transparent (4 pièces)

150170.01284

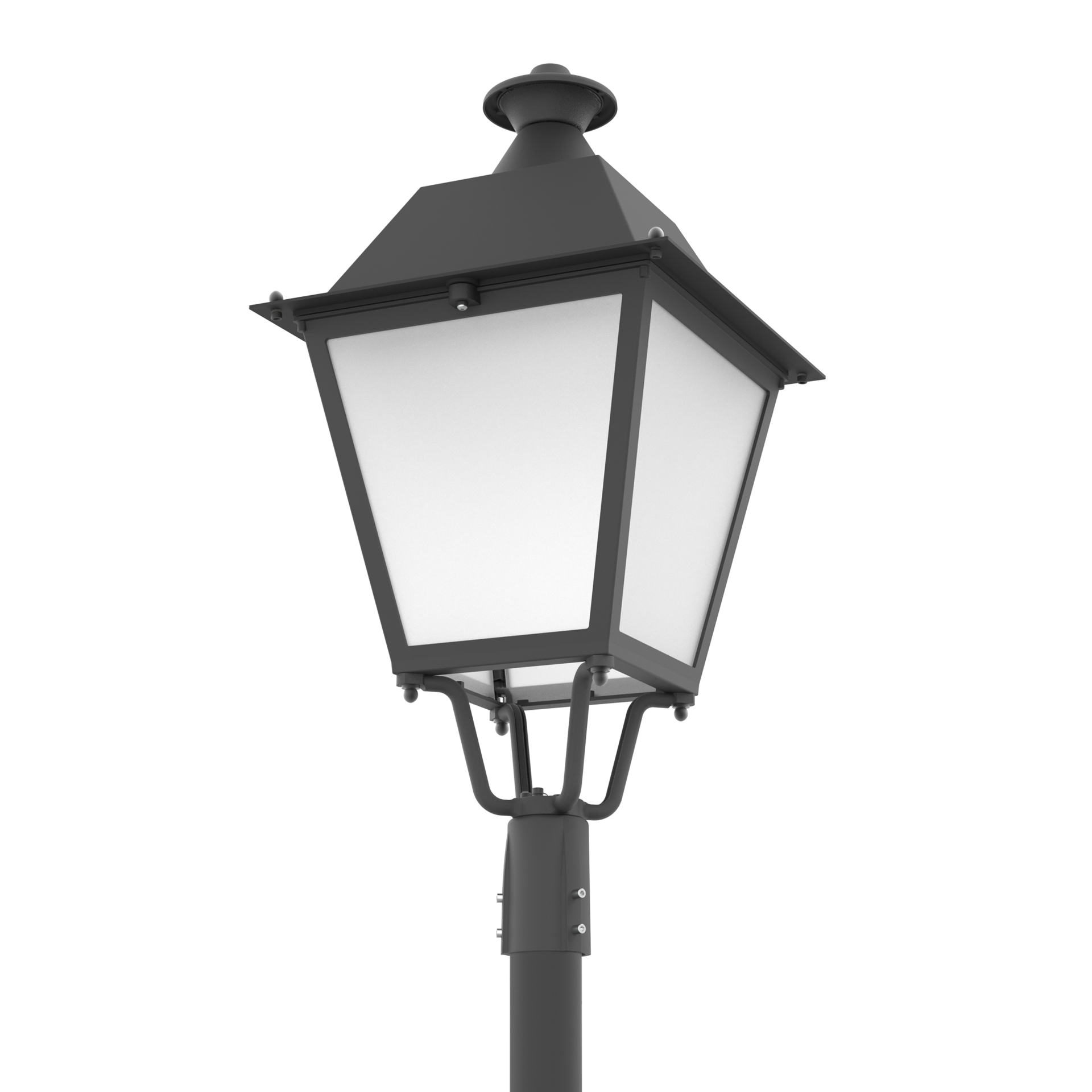

LUCERA LED verre opale (4 pièces)

150170.01285

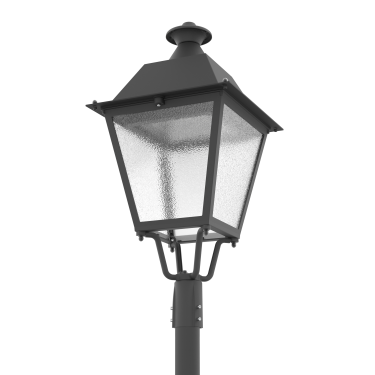

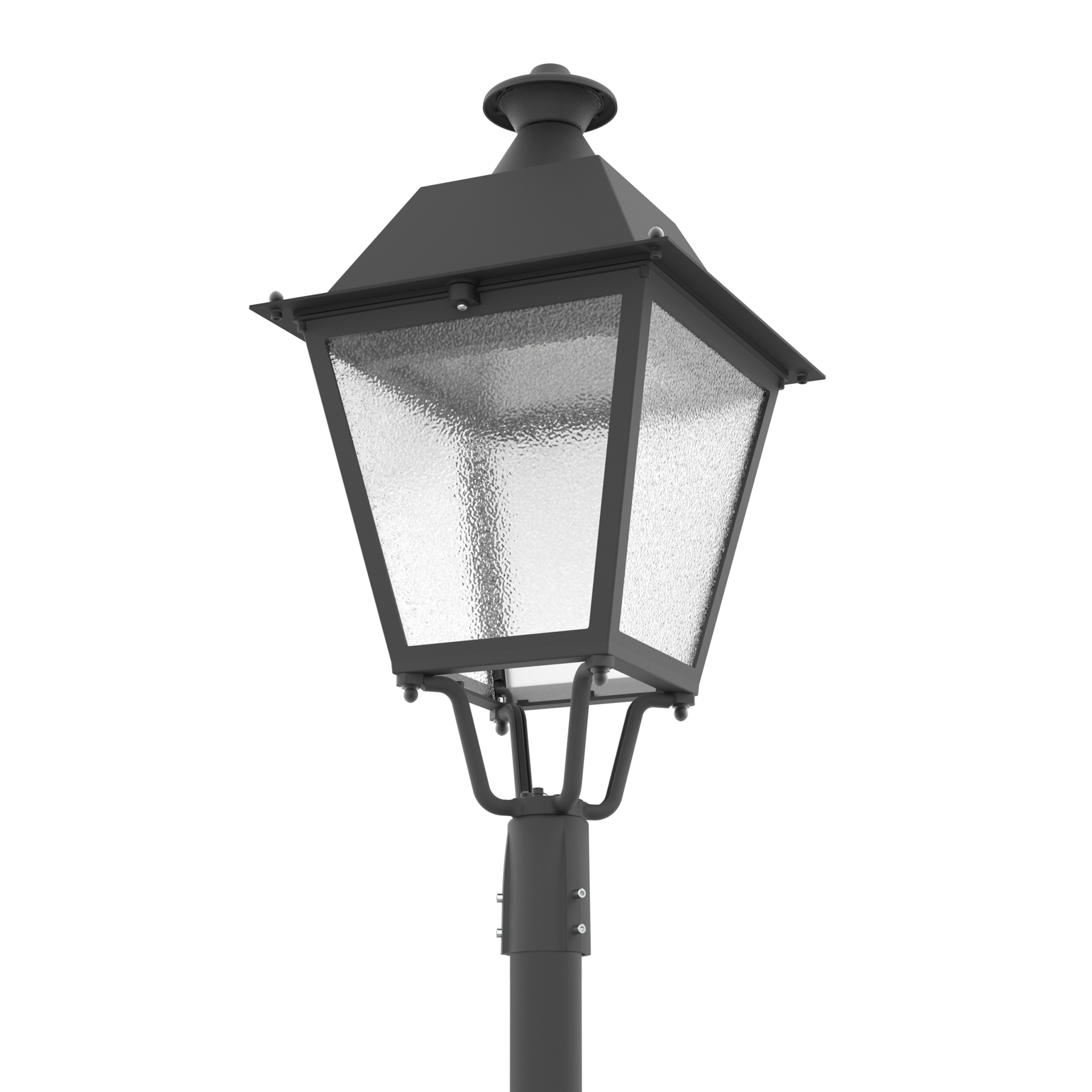

LUCERA LED verre structuré (4 pièces)

150170.01356

LUCERA LED abat-jour en verre noir Backshield (1 pièces)

770020.001

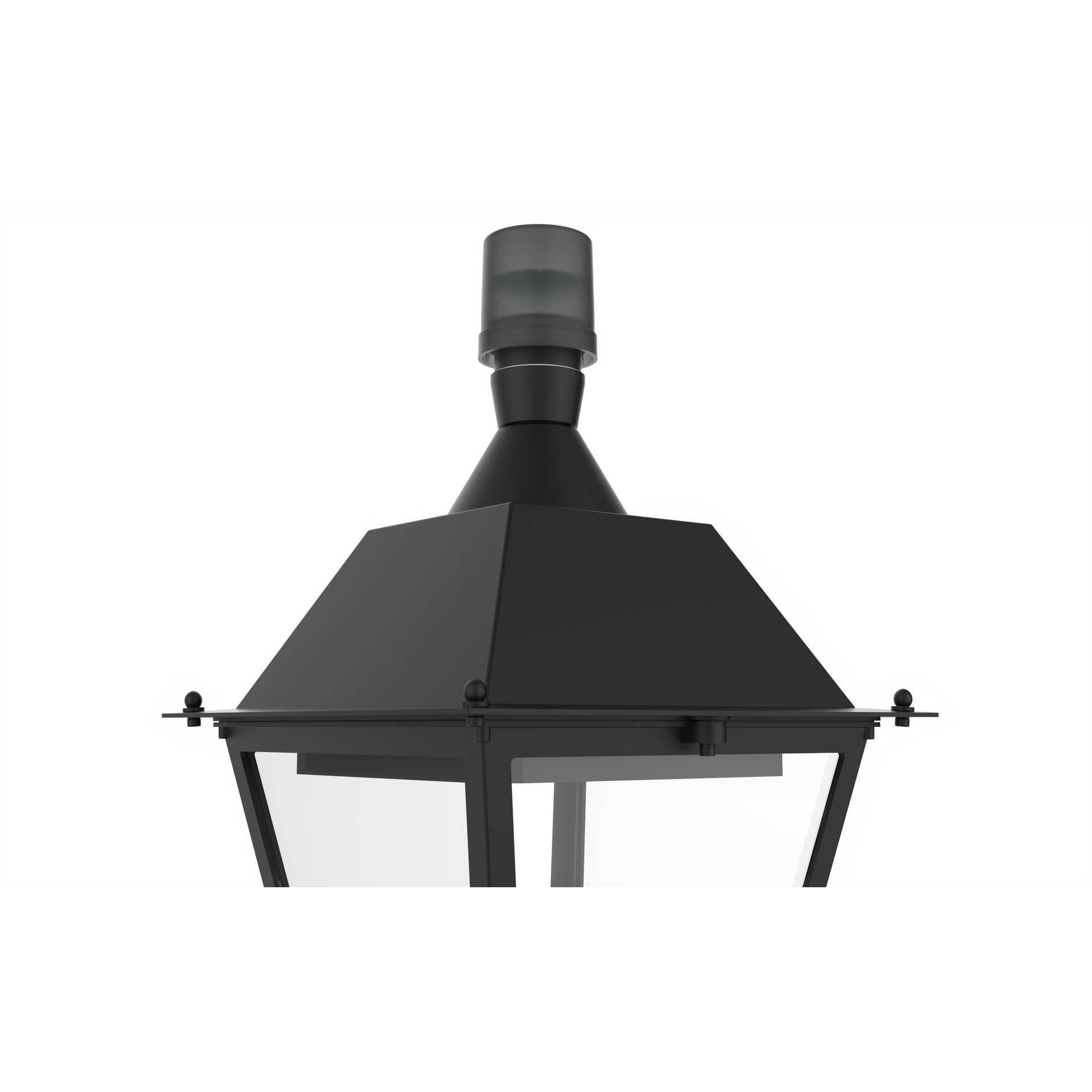

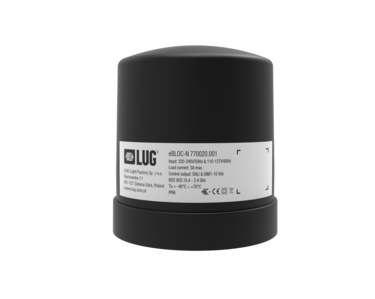

Contrôleur eBLOC-N - communication THREAD

770020.002

Contrôleur eBLOC-N - communication THREAD + localisation GNSS

770020.004

Contrôleur eBLOC-N - communication LTE Cat M1/2G + localisation GNSS

770030.001

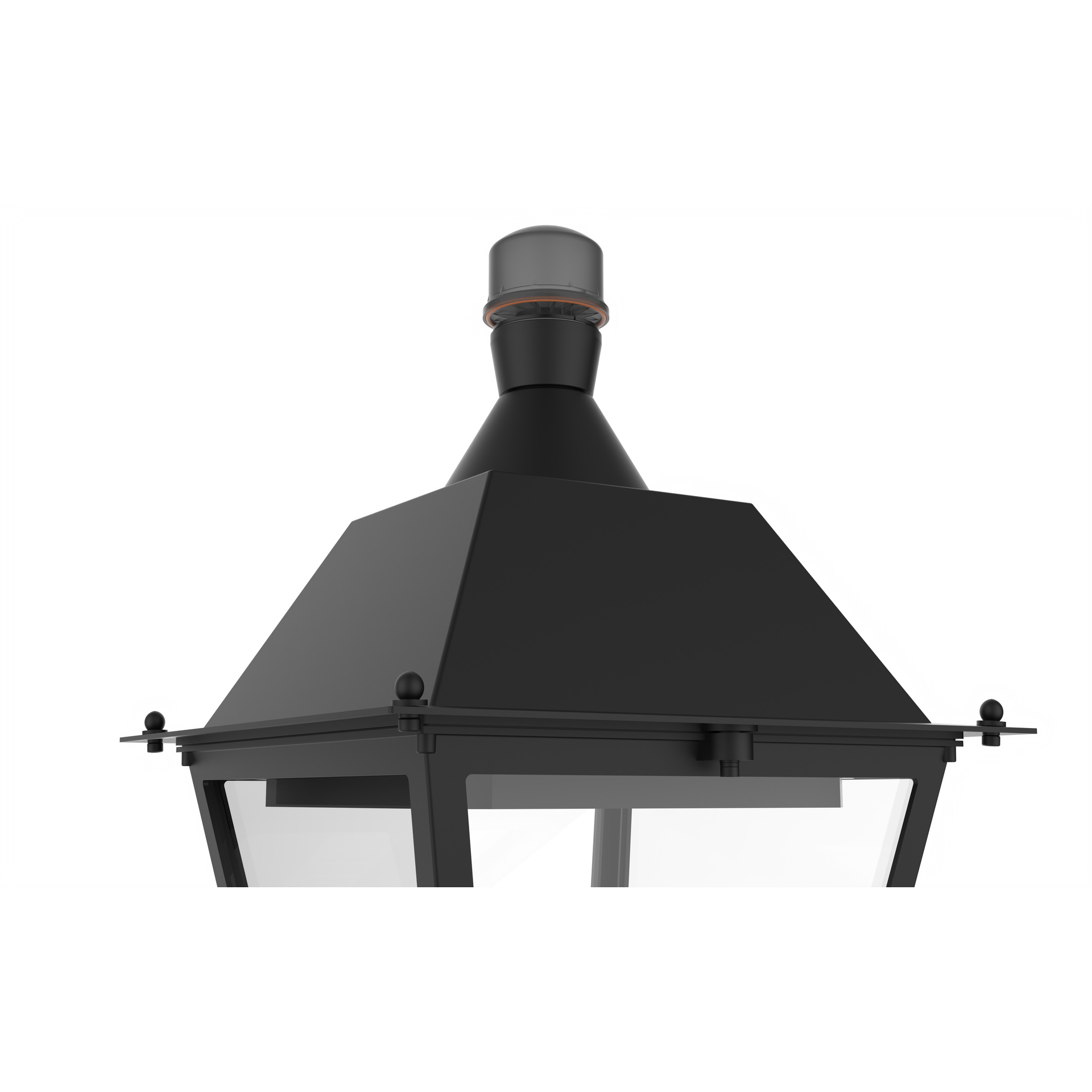

Contrôleur eBLOC-Z - communication THREAD

770030.002

Contrôleur eBLOC-Z - communication THREAD + localisation GNSS

770030.004

Contrôleur eBLOC-Z - communication LTE Cat M1/2G + localisation GNSS

790013.101

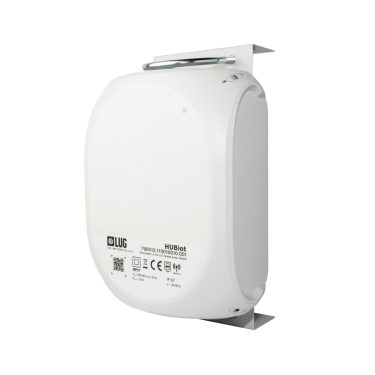

HUBIoT-1 Global montage sur poteau

790013.102

HUBIoT-1 Global montage en surface

790013.103

HUBIoT-1 Global Ethernet en montage sur poteau

790013.104

HUBIoT-1 Global Ethernet en montage en surface
