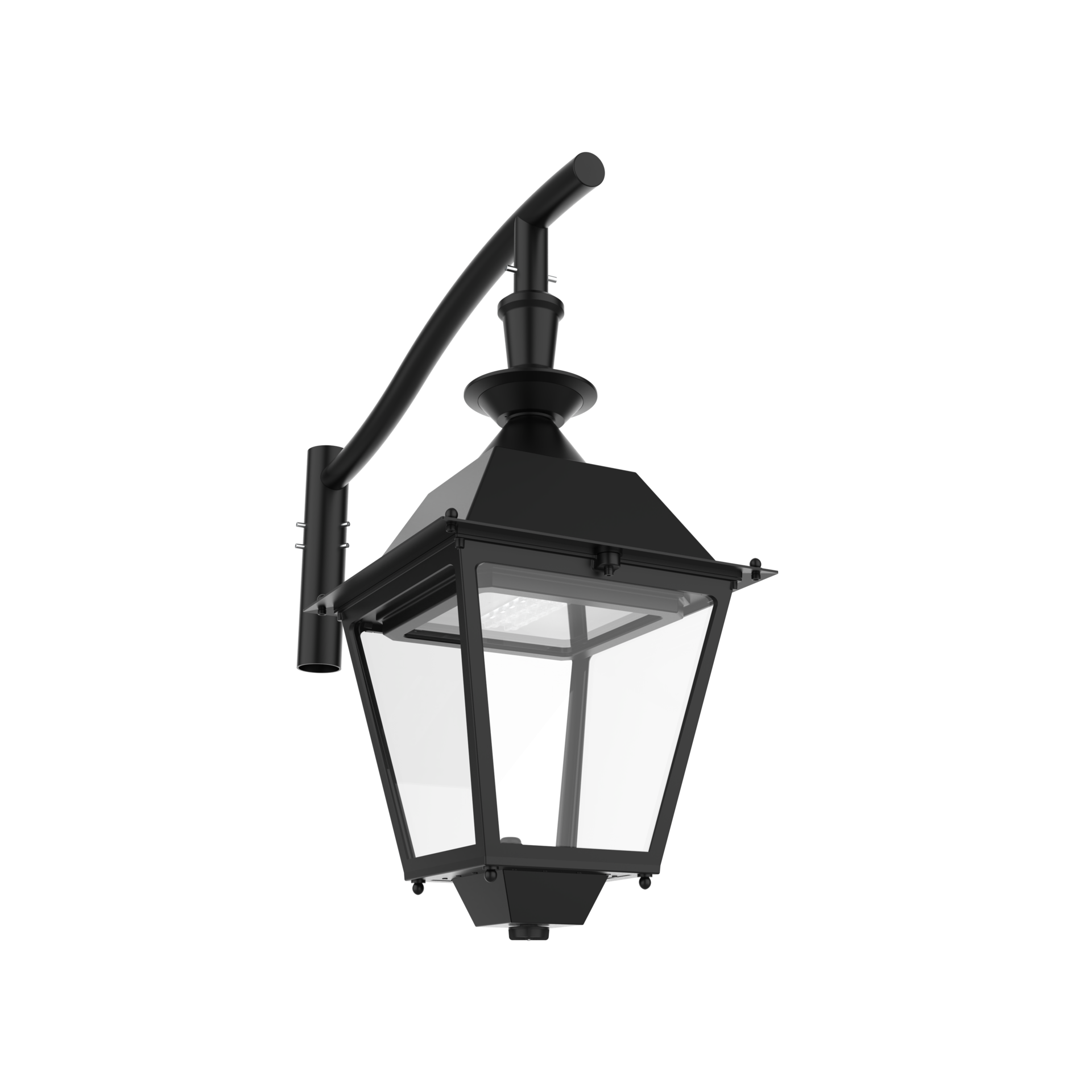

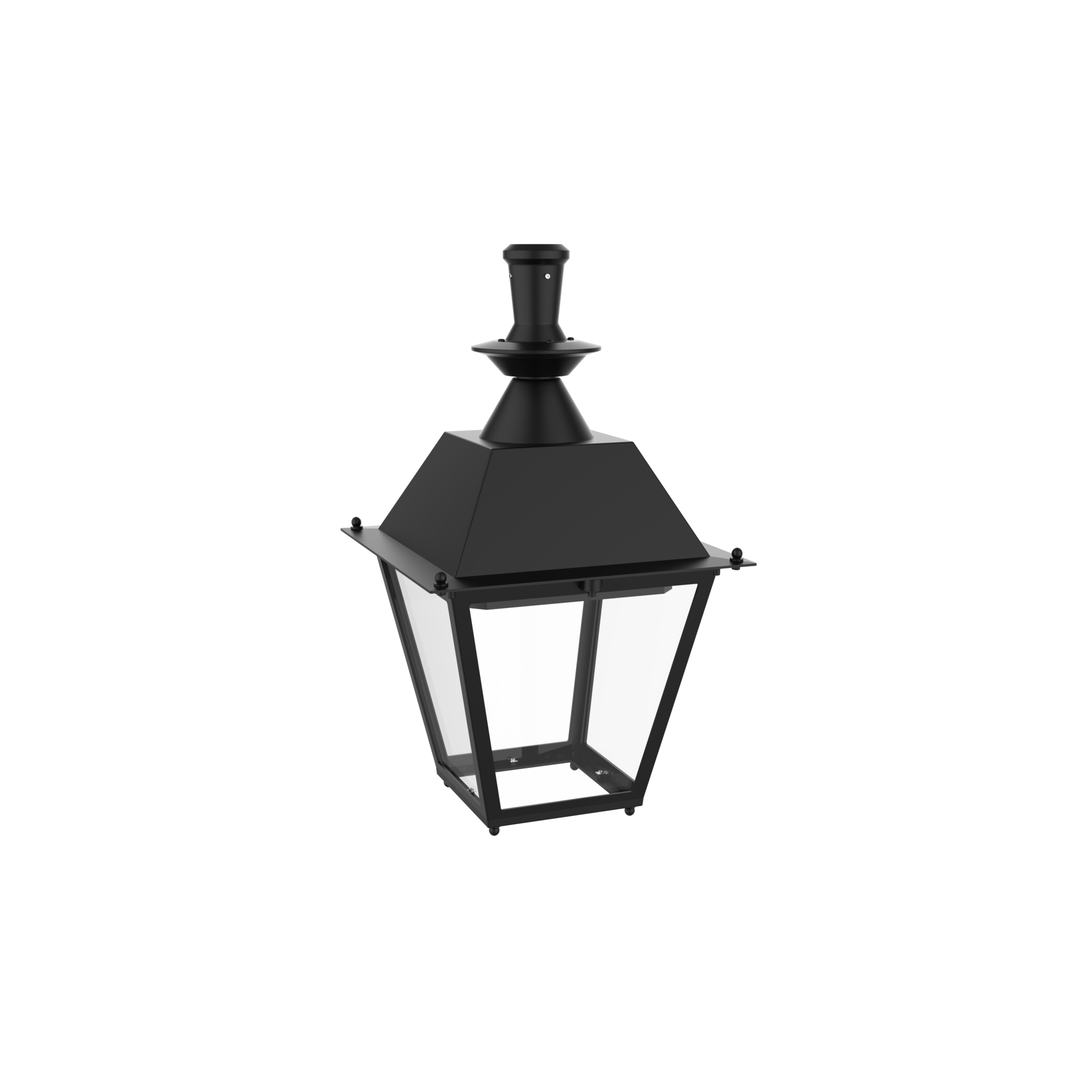

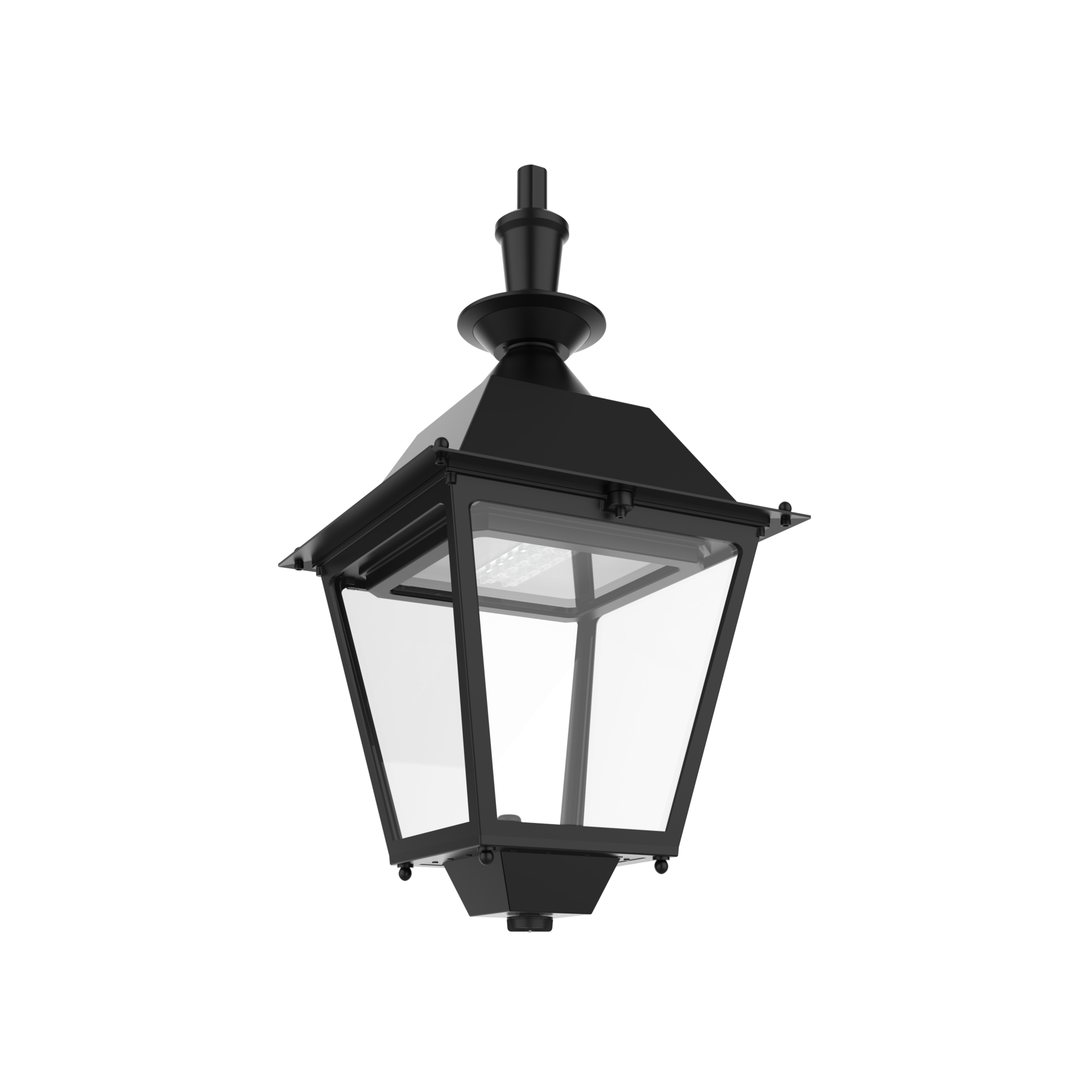

LUG - LUCERA LED - Luminaires de parc

LUCERA LED
Version S

Une lanterne urbaine classique avec source lumineuse LED. Le style intemporel, la gamme de variantes d'abat-jour accessoires et la qualité supérieure de la finition permettent d'intégrer le luminaire dans une variété d'espaces urbains. Dans une version dédiée, également pour une utilisation dans des environnements avec une exposition corrosive accrue dans la classe la plus élevée C5-M.

Haute efficacité jusqu'à 138 lm/W

Élégance classique

Synergie de la conception et technologie

Application

boulevards, façades, gares, les cités résidentielles, les routes urbaines, les voies communales, les zones résidentielles, parcs, parkings, promenades, routes, terrains de jeux

Disponible sur demande

2x connecteur ZHAGA, CLO, connecteur NEMA, connecteur de gaz filetage 3/4, diffuseur en verre (opale, transparent, structuré), extension de la garantie à 10 ans, version avec une résistance accrue à la corrosion selon la classe C5

Plage de flux lumineux

1950 - 10450 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage

suspendu, avec accessoires (à commander séparément)

Couleur du luminaire

noir

Température de fonctionnement

'-40˚C ... +50˚C

RAL

9005

Corps

aluminium injecté à haute pression

Surface latérale exposée au vent

0,085 m²; 0,090 m² (ZHAGA D4i)

Données électriques

Efficacité d'alimentation

≤93%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

22 - 76

Le courant de sortie [mA]

500, 550, 700

Type d'équipement

DALI, ED, ZHAGA D4i

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

8 - 17

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

12 - 28

Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)

20 - 44

Données optiques

Façon d'éclairage

direct

Type d'optique

O1, O2, O3, O4, O5, O6

Température de couleur [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

Les démarches de MacAdam

ULOR / DLOR

0% / 100%

Lumen OUT [lm]

1950 - 10450

Efficacité [lm/W]

89 - 138

Groupe de risque photobiologique

RG1

Nombre de LED

12, 24, 36

Données générales

Informations supplémentaires

Alimentation sûre avec basse tension SELV; la version standard du luminaire est résistante à la corrosion selon la classe C3

Autres remarques

le poteau et la perche ne font pas partie du luminaire, 3 code CIE> 95%

Durée L90B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxHxD	Marquage	Quantité par palette	Quantité dans l'emballage	Poids net [kg]
400x760x700	DALI, ED	8	1	9.1
400x807x747	ZHAGA D4i	8	1	9.4

Code	Type d'optique	Type d'équipement	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de couleur [K]	CRI/Ra	Température de fonctionnement
130863.3L012.010	O1	DALI	22	2200	100	2200	>70	'-40˚C ... +50˚C
130863.3L012.020	O2	DALI	22	2350	107	2200	>70	'-40˚C ... +50˚C
130863.3L012.030	O3	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.040	O4	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.050	O5	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.060	O6	DALI	22	2250	102	2200	>70	'-40˚C ... +50˚C
130863.3L022.010	O1	DALI	22	2500	114	2700	>70	'-40˚C ... +50˚C
130863.3L022.020	O2	DALI	22	2650	120	2700	>70	'-40˚C ... +50˚C
130863.3L022.030	O3	DALI	22	2600	118	2700	>70	'-40˚C ... +50˚C
130863.3L022.040	O4	DALI	22	2550	116	2700	>70	'-40˚C ... +50˚C

Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Veuillez noter que le luminaire standard n'est pas conçu pour être utilisé dans un environnement présentant un degré élevé de salinité. S'il est nécessaire d'adapter le luminaire pour travailler dans un tel environnement, veuillez contacter notre service commercial pour confirmer la possibilité d'utiliser un revêtement de protection supplémentaire.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.

Téléchargez les documents

Sélectionnez et téléchargez les documents qui vous intéressent

Fiche technique

PDF (1.0MB)

Déclarations et certificats

ZIP (1.4MB)

Courbes de faisceaux lumineux

ZIP (1.4MB)

Instructions d'installation

PDF (5.4MB)

Téléchargez les éléments sélectionnés

PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON

Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.

custom

Personnalisation

Bespoke - Développons ensemble un projet

bespoke

Bespoke

Accessoires

150170.01410

150170.01414

150170.01418

150170.01422

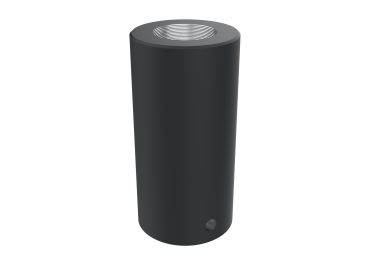

Filet ADAPTATEUR 1 pouce intérieur / 1 pouce intérieur

150170.01411

150170.01415

150170.01419

150170.01423

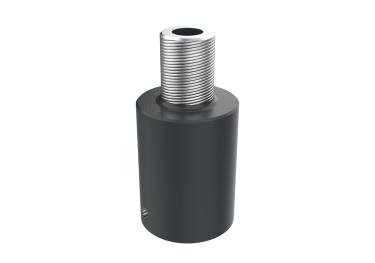

Filet ADAPTATEUR 1 pouce intérieur / 3/4 pouce extérieur

150170.01412

150170.01416

150170.01420

150170.01424

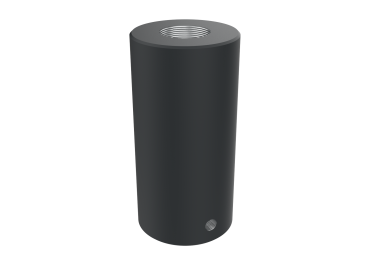

Filet ADAPTATEUR 1 pouce intérieur / 3/4 pouce intérieur

150170.01413

150170.01417

150170.01421

150170.01425

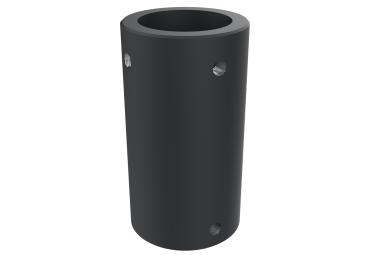

Filetage ADAPTATEUR 1 pouce intérieur / tube ø42mm

150170.01135

Jauge de raccord fileté ø42mm

150170.01283

LUCERA LED verre transparent (4 pièces)

150170.01284

LUCERA LED verre opale (4 pièces)

150170.01285

LUCERA LED verre structuré (4 pièces)

150170.01356

LUCERA LED abat-jour en verre noir Backshield (1 pièces)

770030.001

Contrôleur eBLOC-Z - communication THREAD

770030.002

Contrôleur eBLOC-Z - communication THREAD + localisation GNSS

770030.004

Contrôleur eBLOC-Z - communication LTE Cat M1/2G + localisation GNSS

790013.101

HUBIoT-1 Global montage sur poteau

790013.102

HUBIoT-1 Global montage en surface

790013.103

HUBIoT-1 Global Ethernet en montage sur poteau

790013.104

HUBIoT-1 Global Ethernet en montage en surface
