ATLANTYK 2.0 OPTI LED

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact

Autres paramètres disponibles Voir les variantes

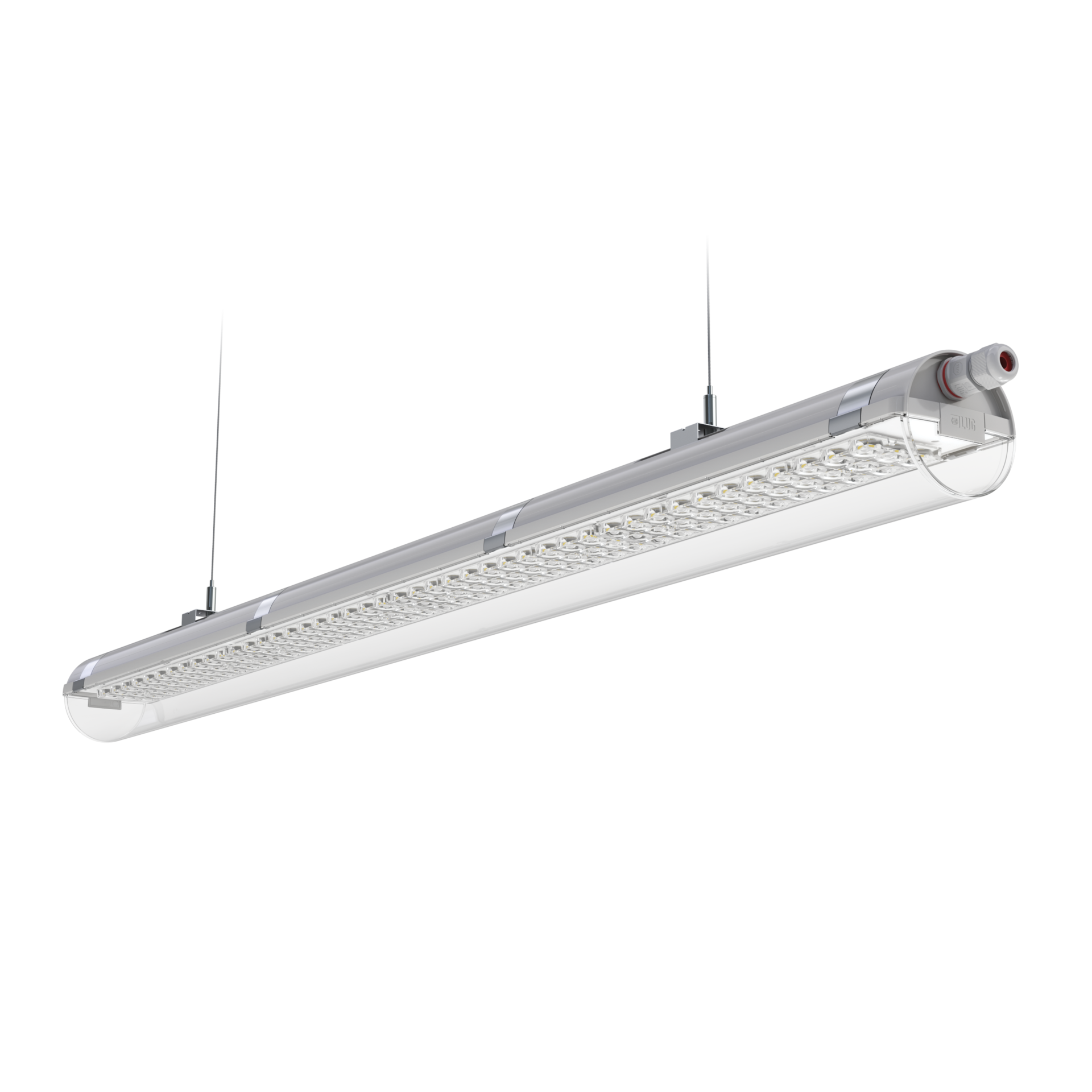

ATLANTYK 2.0 OPTI LED

Luminaire hermétique à LED, étanche au jet d'eau, destiné au montage à l'intérieur d'objets industriels et architecturaux.

Haute efficacité jusqu'à 138 lm/W

Fonctionnement sans entretien

Combinaison parfaite de l'ésthétique et de l'ergonomie

Le luminaire idéal pour les conditions de travail difficiles

Contrôle éclairement

Disponible dans une variété d'option

Montage rapide et facile

Design moderne

fiabilité

Système de refroidissement passif

Installation simple par une seule personne

Application

ateliers, centrales électriques, entrepôts, entrepôts, halles de production, l'industrie du bois et du papier, moulins, parkings, salles de réunion

Disponible sur demande

capteur crépusculaire, disponible avec une connexion à une alimentation électrique de la batterie centrale, détecteur de mouvement radar

Plage de flux lumineux

4500 - 6200 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage

suspendu, sur les chaînes, sur la suspension de fil (sur demande), directement sur le plafond, à l'aide des crochets (inclus), sur le mur verticalement (connecteur vers le bas) à l'aide des crochets (inclus), sur le mur horizontalement à l'aide des crochets (sur demande)

Couleur du luminaire

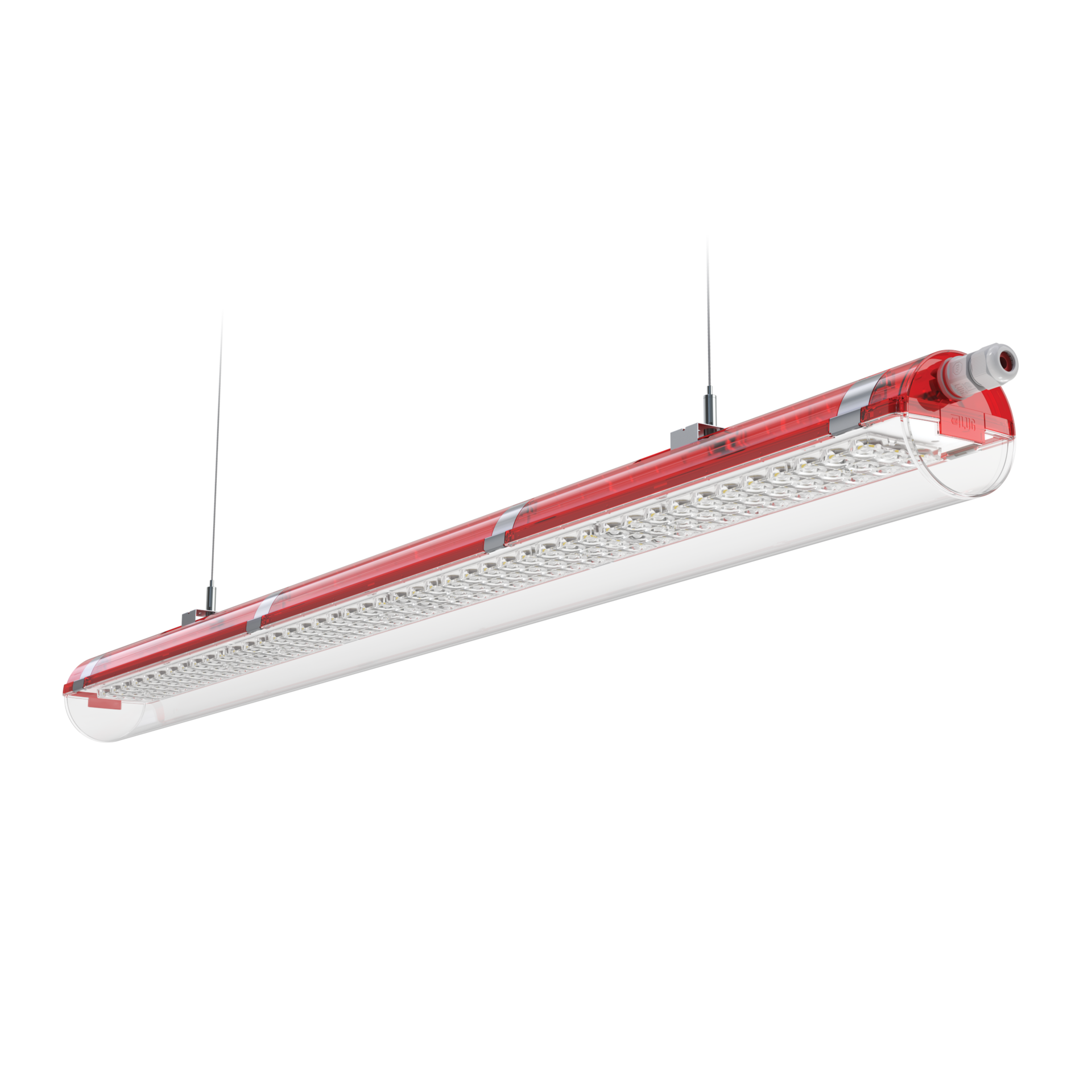

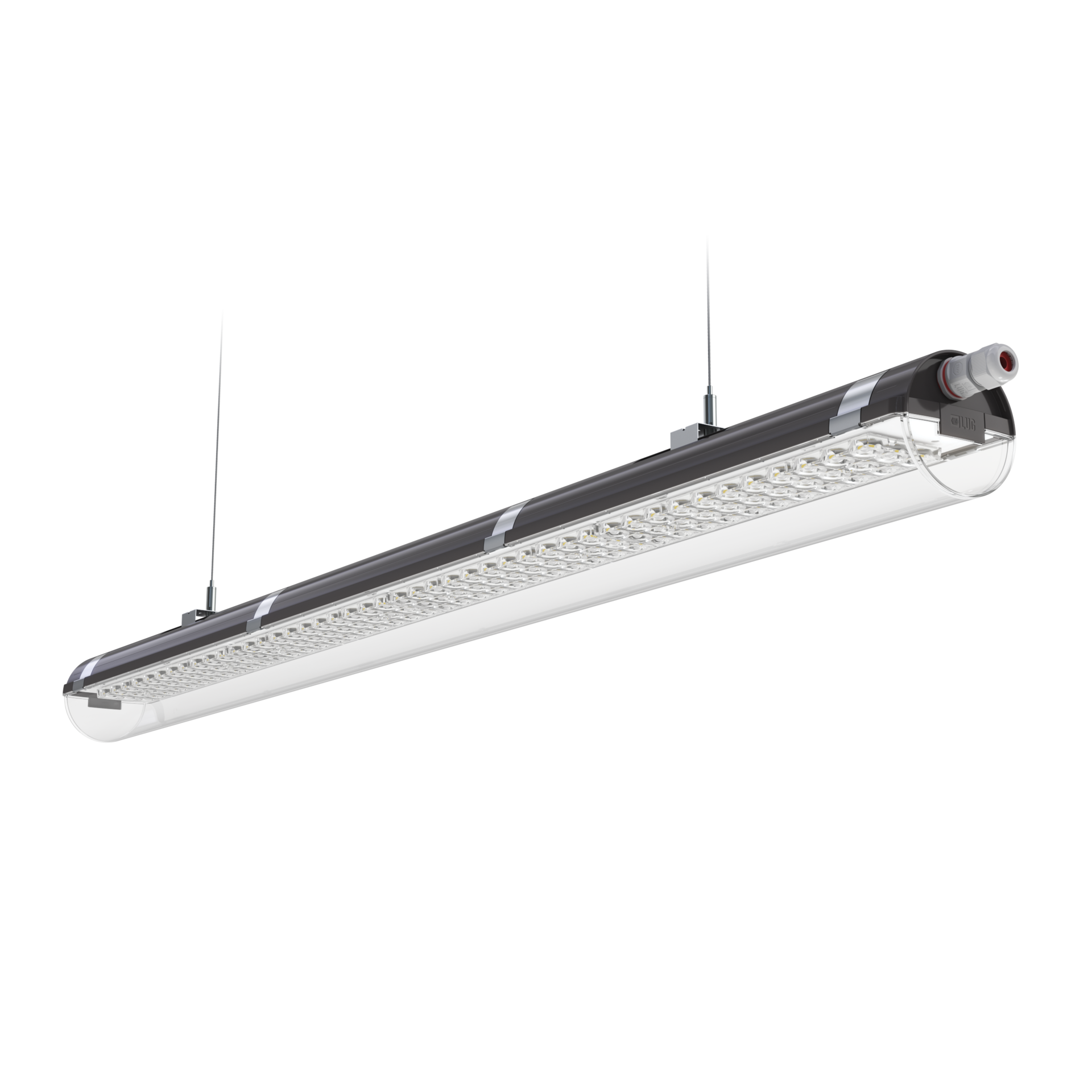

graphite, gris clair, noir transparent, rouge, rouge transparent

Température de fonctionnement

-25 ... +35, 0 ... +30, 0 ... +35

RAL

3020, 7024, 7035

Corps

polycarbonate

Type

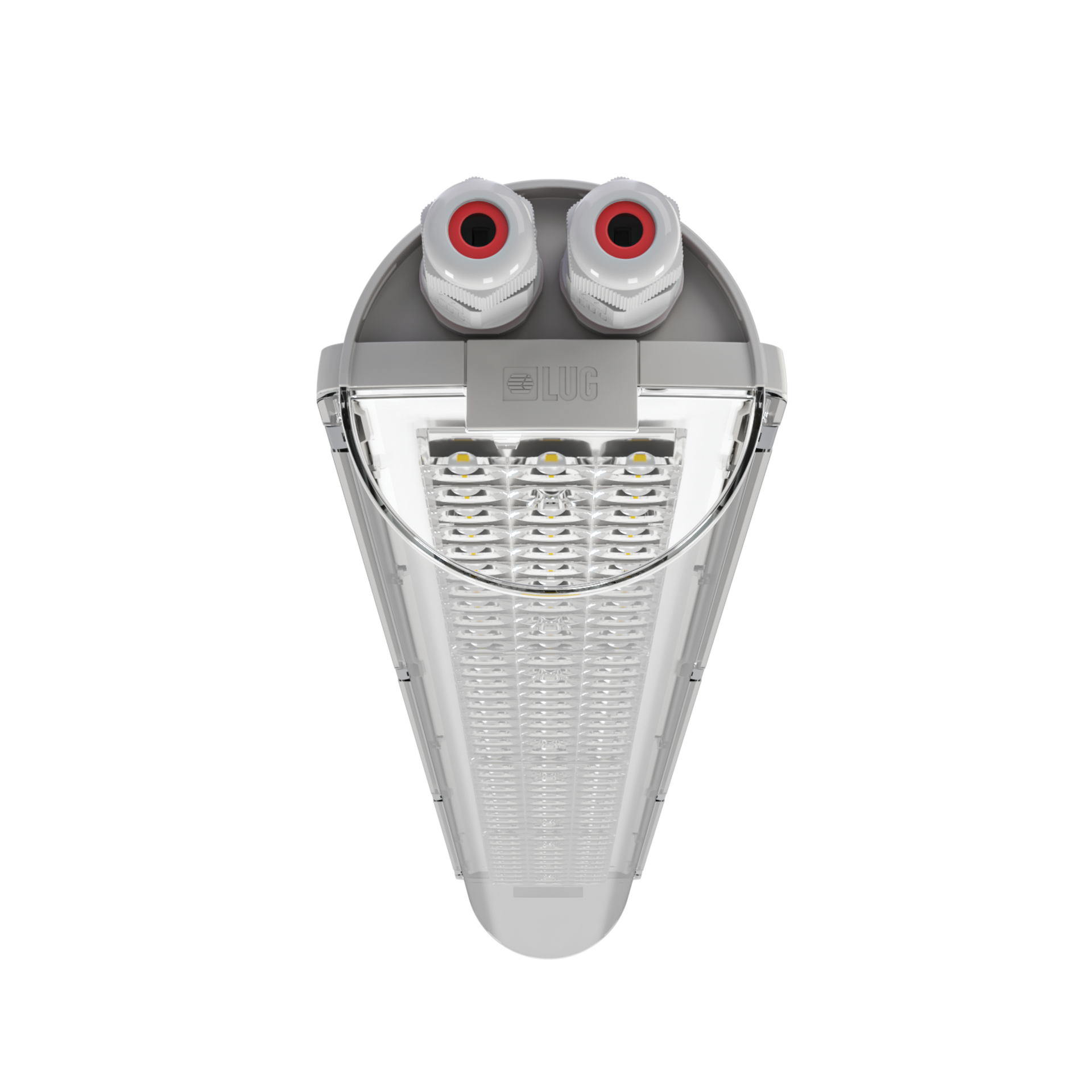

EASY CONNECT, EASY CONNECT + câblage traversant 5 pôles

Données électriques

Efficacité d'alimentation

≤90%

Puissance

220-240V 50/60Hz

Y compris la source de lumière

oui

Puissance luminaire [W]

34 - 50

Le courant de sortie [mA]

250, 350

Type d'équipement

DALI, DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT, EM 3h ELIPTICAL, EM 3h EXTRA WIDE, EM 3h WIDE, STANDARD, STANDARD + par le câblage (TW) 5x1,5 mm²

Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)

13 - 35

Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)

24 - 56

Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)

Données optiques

Façon d'éclairage

direct

Diffuseur

polycarbonate

Température de couleur [K]

4000

Angle de faisceau

2xAS, 30°, 60°

CRI/Ra

≥80

UGR

<22

Lumen OUT [lm]

4500 - 6200

Efficacité [lm/W]

120 - 138

Données générales

Informations supplémentaires

diffuseur transparent, IRC/Ra ≥80

Autres remarques

pour pouvoir utiliser le luminaire dans un environnement agressif, il est nécessaire de consulter le service de préparation technique de la production de LUG

Durée L80B10

100 000 h

Garantie

5 ans

Dimensions

Dimensions [mm] LxWxH	Dimensions de découpe [mm] D	Quantité par palette
1245x100x90	766	105	1.7
1245x100x90	766	105	1.8
1245x100x90	766	105	2.8

Variantes disponibles

Code

Utilisation

Externe

Interne

Lumen OUT [lm]

Puissance luminaire [W]

Efficacité [lm/W]

Type d'équipement

DALI

DALI + par le câblage (TW) 5x1,5 mm²

EASY CONNECT

EM 3h ELIPTICAL

EM 3h EXTRA WIDE

EM 3h WIDE

STANDARD

STANDARD + par le câblage (TW) 5x1,5 mm²

Angle de faisceau

2xAS

30°

60°

Couleur du luminaire

graphite

gris clair

noir transparent

rouge

rouge transparent

Temps de fonctionnement d'urgence

Répartition de la lumière

double asymétrique

symétrique-ample

symétrique-moyen

Effacer les filtres

Code	Type d'équipement	Angle de faisceau	Couleur du luminaire	Puissance luminaire [W]	Lumen OUT [lm]	Efficacité [lm/W]	Température de fonctionnement	Temps de fonctionnement d'urgence
090400.3L08.113	DALI, EASY CONNECT	30°	gris clair	34	4600	135	-25 ... +35	-
090400.3L08.113.938	DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT	30°	gris clair	34	4600	135	-25 ... +35	-
090400.3L08.114	DALI, EASY CONNECT	60°	gris clair	34	4500	132	-25 ... +35	-
090400.3L08.114.938	DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT	60°	gris clair	34	4500	132	-25 ... +35	-
090400.3L08.115	DALI, EASY CONNECT	2xAS	gris clair	34	4700	138	-25 ... +35	-
090400.3L08.115.938	DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT	2xAS	gris clair	34	4700	138	-25 ... +35	-
090400.3L08.123	DALI, EASY CONNECT	30°	graphite	34	4600	135	-25 ... +35	-
090400.3L08.123.938	DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT	30°	graphite	34	4600	135	-25 ... +35	-
090400.3L08.124	DALI, EASY CONNECT	60°	graphite	34	4500	132	-25 ... +35	-
090400.3L08.124.938	DALI + par le câblage (TW) 5x1,5 mm², EASY CONNECT	60°	graphite	34	4500	132	-25 ... +35	-

Comparer avec les éléments sélectionnés

Affiché 10 / 210

Afficher tout

Les luminaires ne sont pas conçus pour être montés dans des endroits exposés aux conditions atmosphériques, dans les lave-autos, dans les pièces où sont utilisés des laveurs à pression, dans les locaux d'élevage, dans les environnements agressifs, etc.
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
