PUMA
LONG CABLE version

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact
Autres paramètres disponibles Voir les variantes

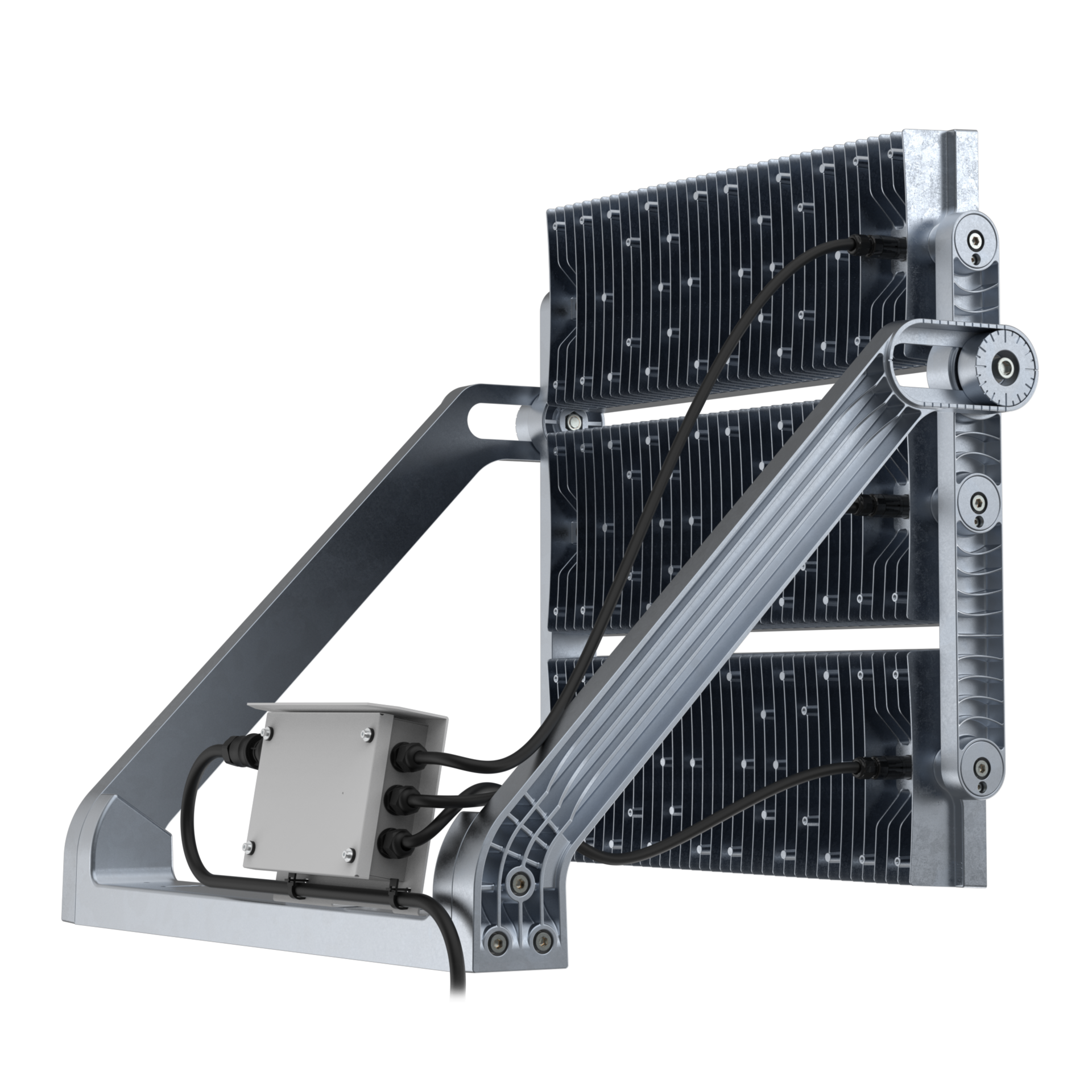

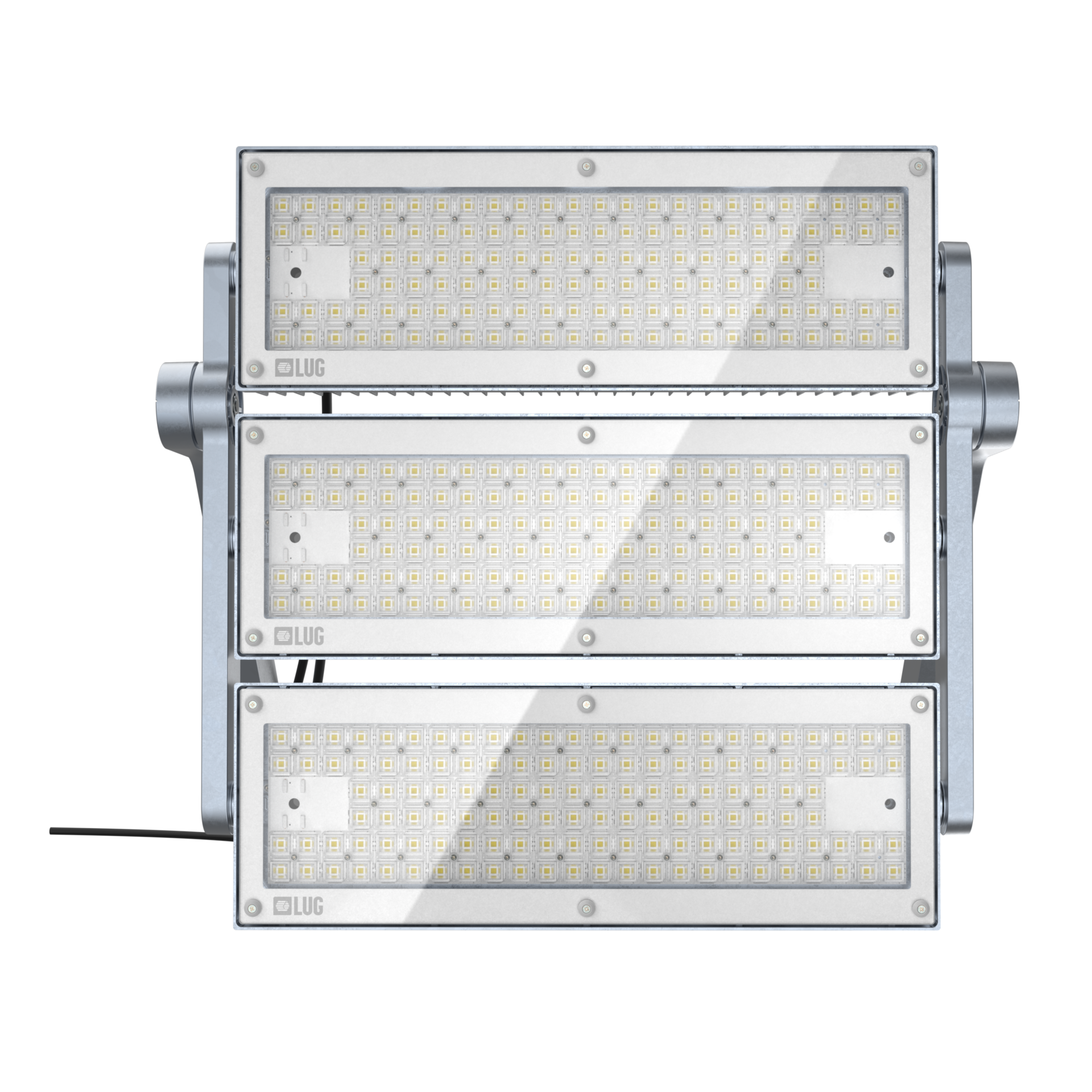

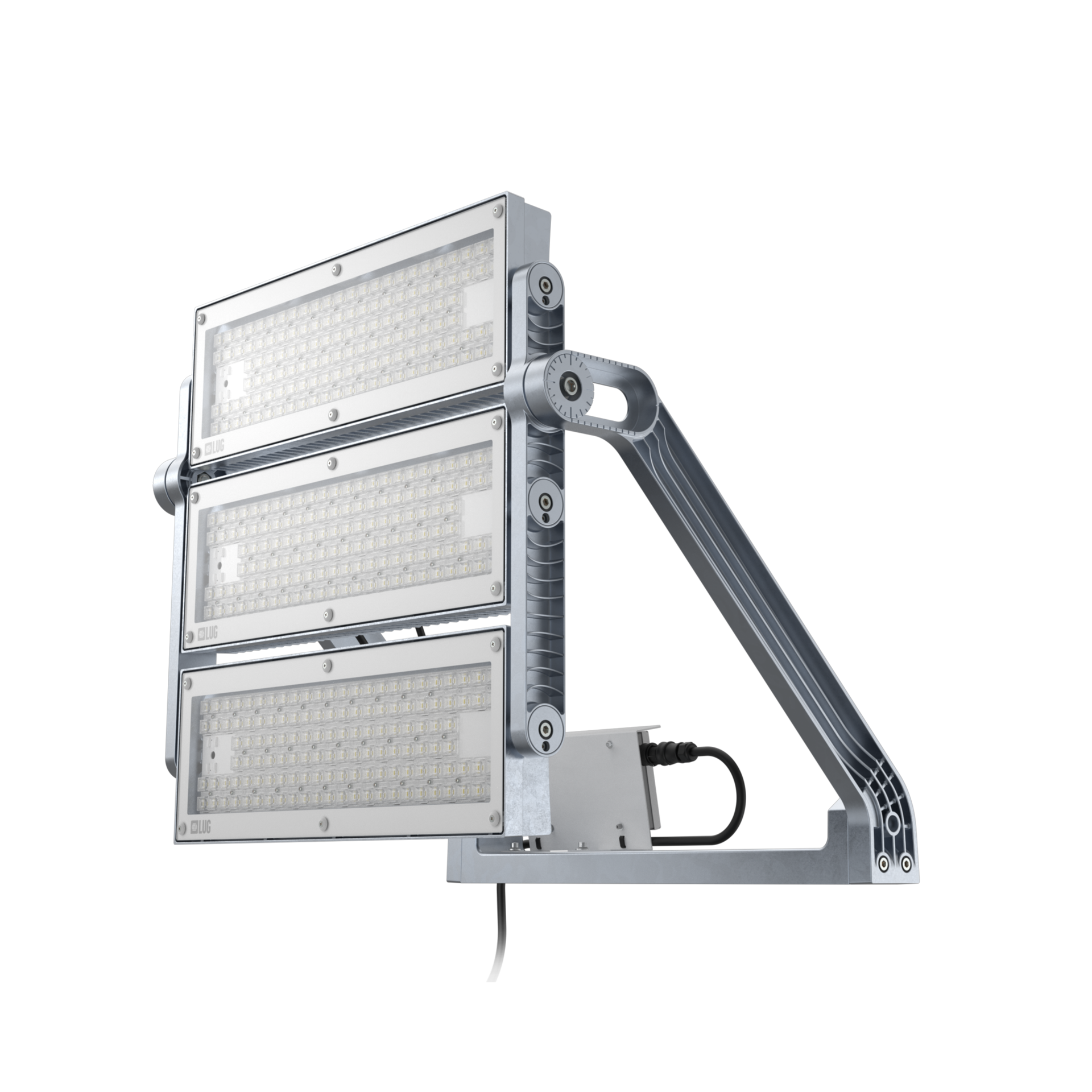

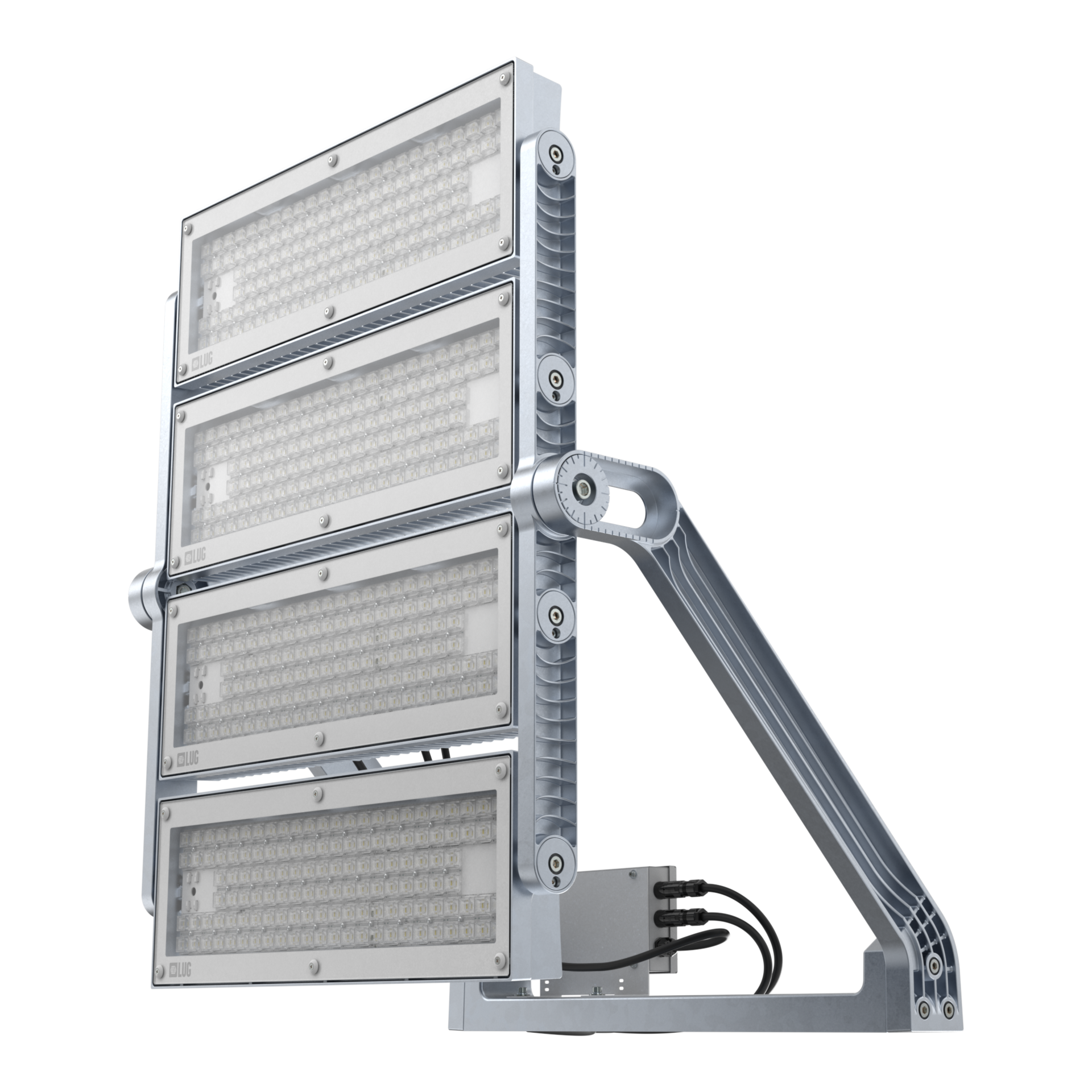

PUMA
LONG CABLE version
PUMA - un projecteur professionnel et très efficace. Conçu pour répondre aux exigences les plus strictes en matière d'éclairage des sites sportifs, il garantit la meilleure perception de l'événement par les spectateurs sur place et les téléspectateurs. Un support de montage fonctionnel, un large choix de flux lumineux et des optiques dédiées élargissent les possibilités d'utilisation dans les aéroports, les ports maritimes et les zones industrielles lourdes.



Haute efficacité
Angle d'inclinaison réglable en continu
Pivotement des modules sur 3 axes
Large gamme d'angles d'éclairage
Large gamme d'indices de rendu des couleurs

Application

aéroports, des établissements sportifs, l'eclairage des zones, parkings

Plage de flux lumineux

85400 - 258800 [lm]

Température de couleur variable

4000 - 5700 [K]

Données mécaniques

Montage
sur le support réglable, sur le substrat, à l'aide des crochets (inclus)
Couleur du luminaire
aluminium
Température de fonctionnement
'-40˚C ... +50˚C
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.3700 m²; 0.6000 m²; 0.7500 m²
Type
2 modules, 3 modules, 4 modules

Données électriques

Efficacité d'alimentation
≤95%
Raccordement électrique
conformément aux instructions de montage
Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
918 - 1844
Le courant de sortie [mA]
1704
Facteur de puissance de l'alimentation [λ]
0,9
Type d'équipement
DALI, DMX-RDM
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
1
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
1 - 2

Données optiques

Façon d'éclairage
direct
Type d'optique
lentille
Diffuseur
verre trempé
Température de couleur [K]
4000, 5700
Angle de faisceau
15°, 25°, 35°, 55°, AS NF1, AS NF2, AS large, AS étroit
CRI/Ra
70, 80, 90
Les démarches de MacAdam
5
ULOR / DLOR
0/100%
Lumen OUT [lm]
85400 - 258800
Efficacité [lm/W]
91 - 141
Groupe de risque photobiologique
RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
264, 396, 528

Données générales

Informations supplémentaires
possibilité de brancher l'alimentation jusqu'à 200 m de l'appareil en utilisant l'accessoire disponible 150160.01394 pour la version à 3 modules et 150160.01395 pour les versions à 2 et 4 modules (en option) ; l'accessoire 150160.01388 est toujours inclus pour la version à 4 modules
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxHxD Marquage Quantité par palette Quantité dans l'emballage Poids net [kg]

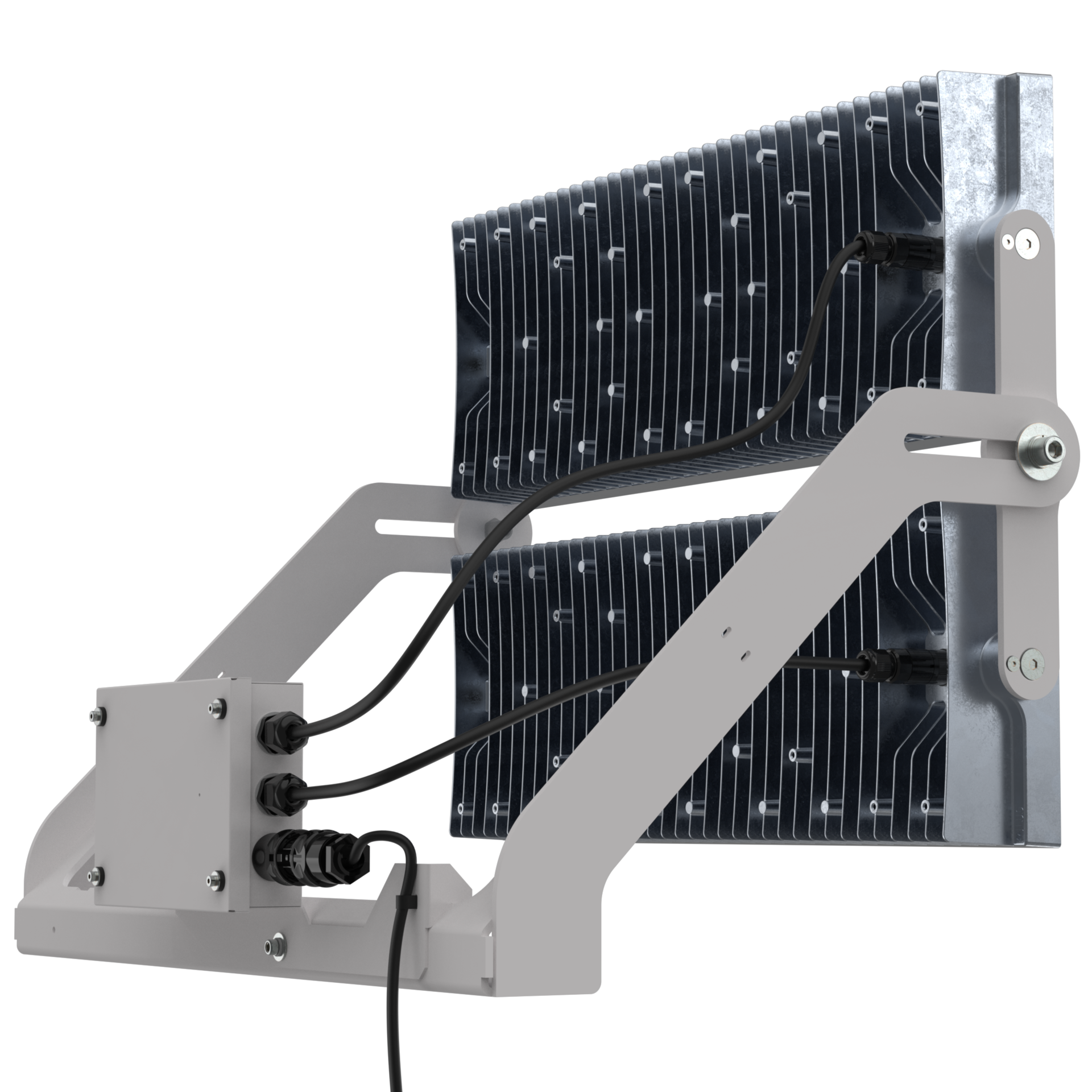

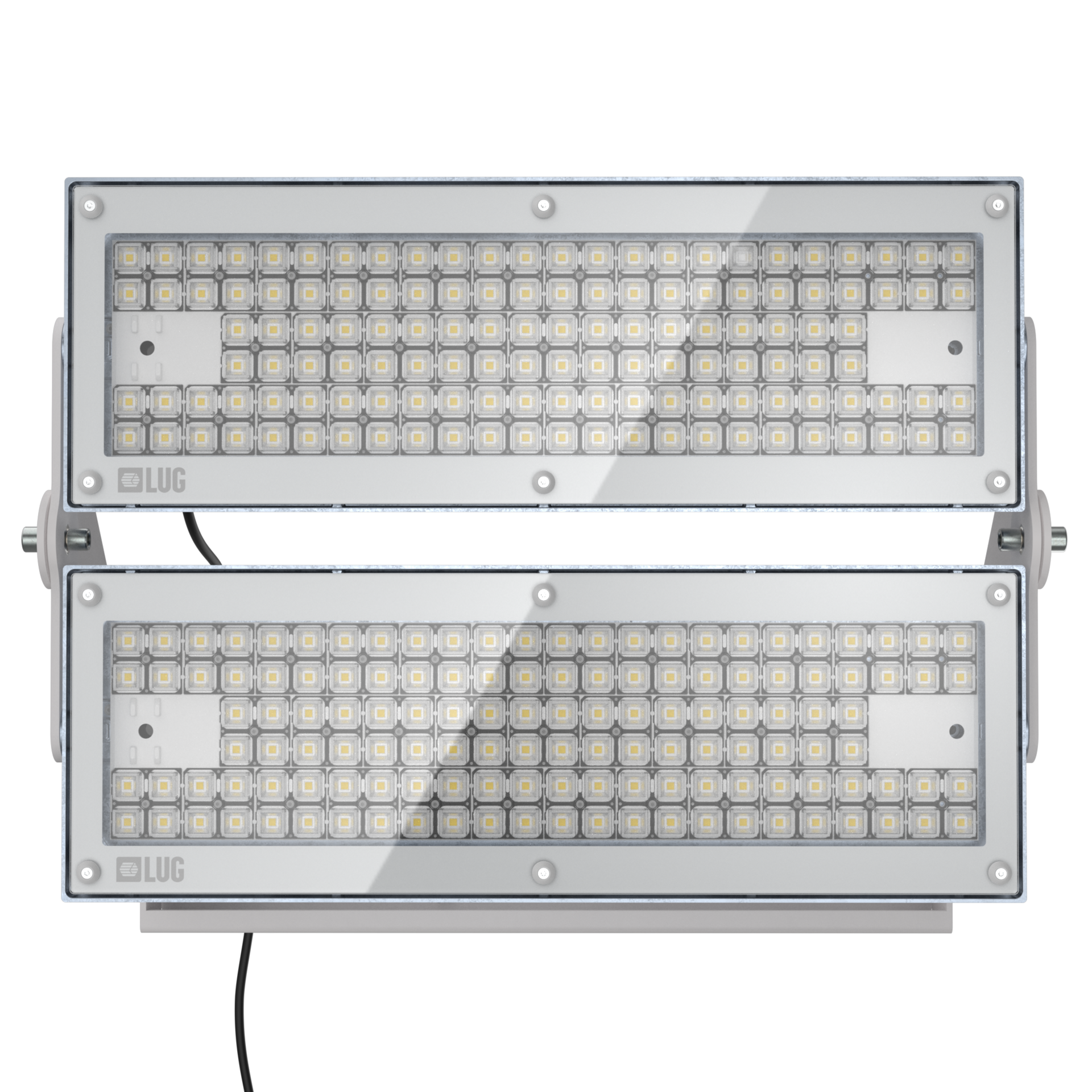

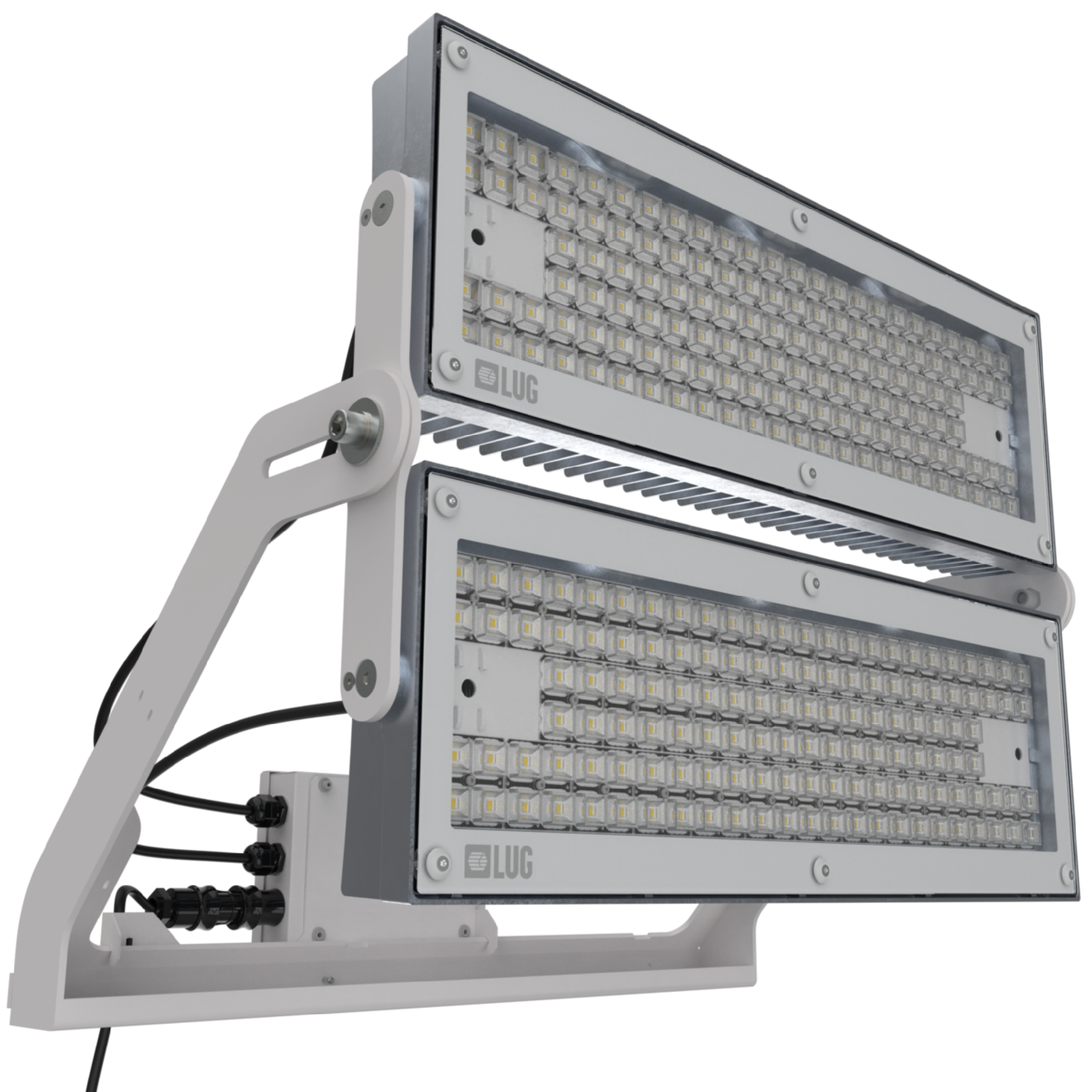

700x505x85x585 2 moduły 8 1 30
820x745x85x795 3 modules, 3 moduły 10 1 42

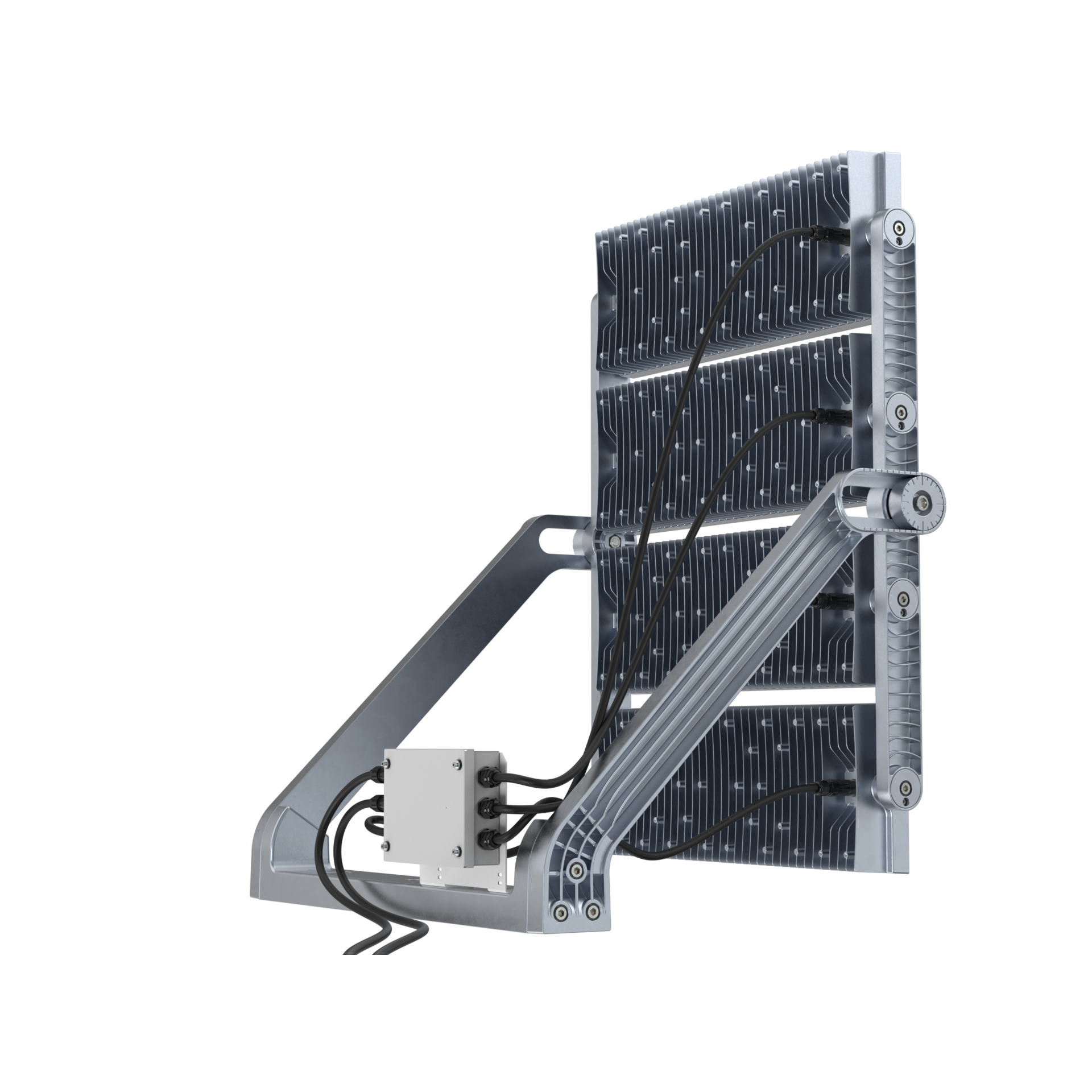

820x1000x85x1050 4 modules, 4 moduły 8 1 56.4
X

Variantes disponibles

Code
Température de couleur [K]
4000
5700
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
DMX-RDM
CRI
70
80
90
Angle de faisceau
15°
25°
35°
55°
AS NF1
AS NF2
AS large
AS étroit
Type
2 moduły
3 moduły
4 moduły
Répartition de la lumière
asymétrique-ample
asymétrique-étroit
asymétrique-étroit loin
symétrique
Effacer les filtres
Comparer Code Type Angle de faisceau Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement
120250.3L010.001 2 modules 15° DALI 918 129600 141 4000 70 '-40˚C ... +50˚C
120250.3L010.002 2 modules 25° DALI 918 122300 133 4000 70 '-40˚C ... +50˚C
120250.3L010.003 2 modules 35° DALI 918 123200 134 4000 70 '-40˚C ... +50˚C
120250.3L010.004 2 modules 55° DALI 918 126400 138 4000 70 '-40˚C ... +50˚C
120250.3L010.005 2 modules AS étroit DALI 918 111200 121 4000 70 '-40˚C ... +50˚C
120250.3L010.006 2 modules AS large DALI 918 111600 122 4000 70 '-40˚C ... +50˚C
120250.3L010.007 2 modules AS NF1 DALI 918 109800 120 4000 70 '-40˚C ... +50˚C
120250.3L010.008 2 modules AS NF2 DALI 918 119200 130 4000 70 '-40˚C ... +50˚C
120250.3L020.001 2 modules 15° DALI 918 120000 131 4000 80 '-40˚C ... +50˚C
120250.3L020.002 2 modules 25° DALI 918 113200 123 4000 80 '-40˚C ... +50˚C
Comparer avec les éléments sélectionnés
Affiché 10 / 288
Afficher tout
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
150160.01394
Câble de sortie LED - 5x1,5mm2 H07RN-F bobine 100 mètres
150160.01395
Câble de sortie LED - 4x1,5mm2 H07RN-F bobine 100 mètres

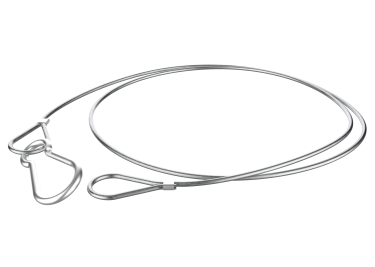

150160.01388
Corde de sécurité
150160.01389
Dispositif de visée laser. Couleur du faisceau : rouge.
